笔式数控二维绘图执行机构设计

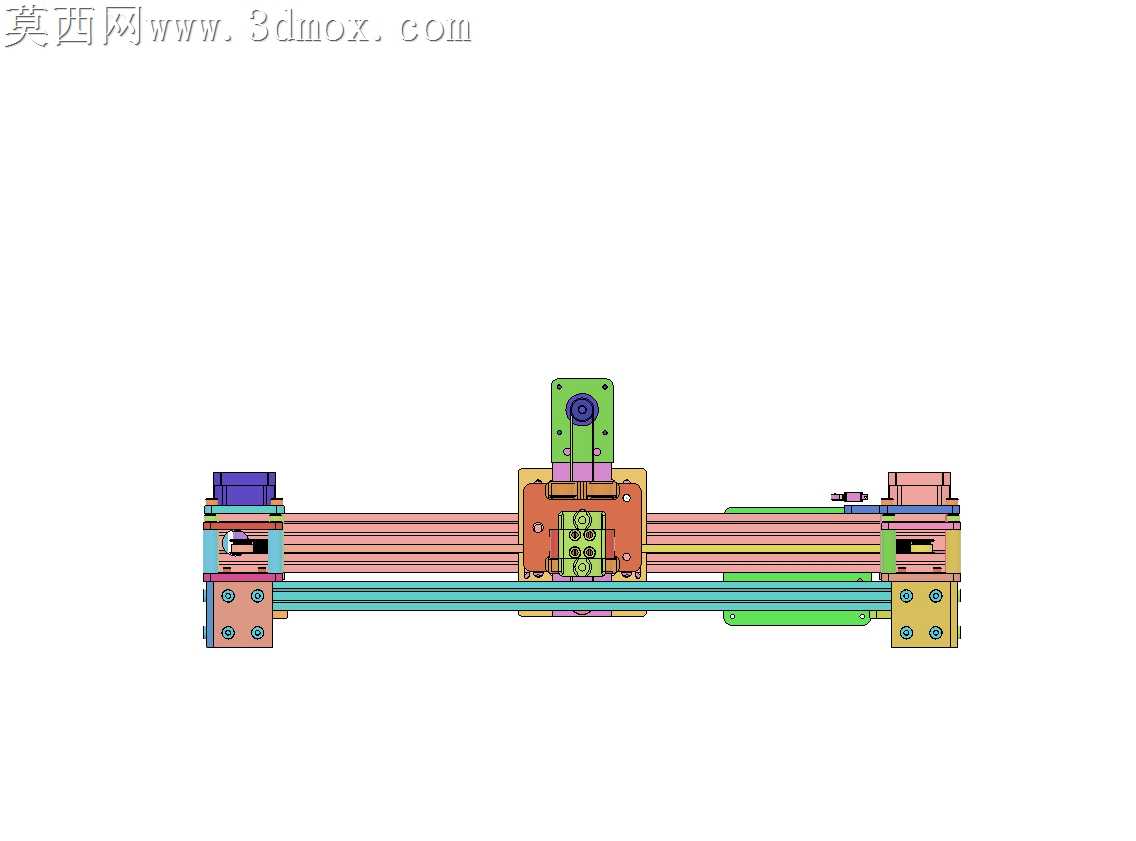

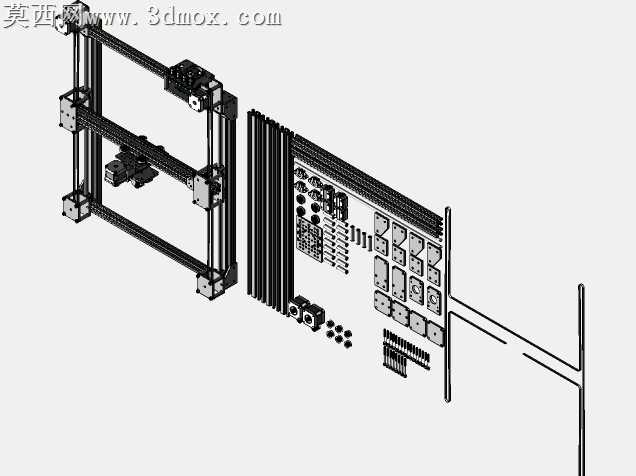

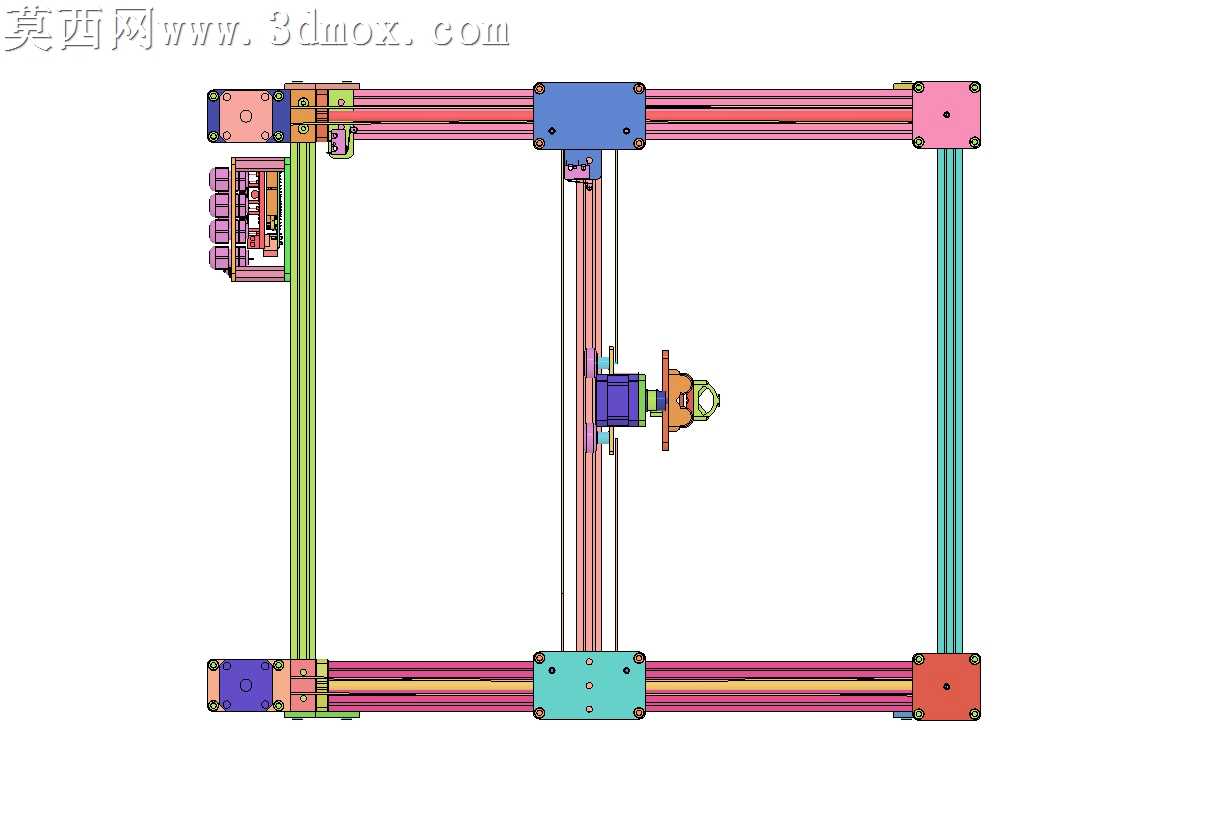

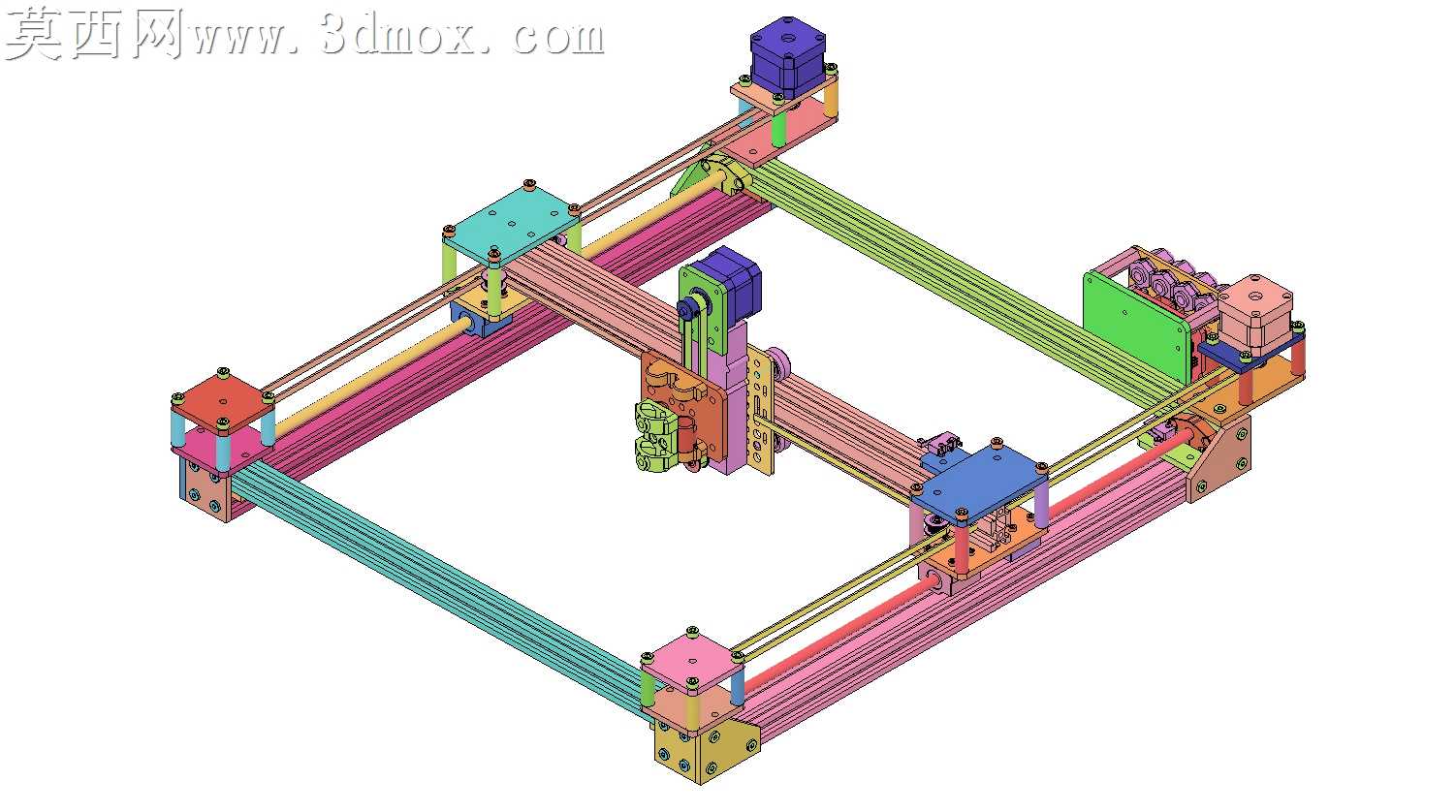

本作品为笔式数控二维绘图机构的三维建模成果，建模过程中严格遵循机械设计规范，对每一处装配结构都做了干涉检查与运动仿真验证，确保机构实际运行时无卡滞、无碰撞问题。整体采用经典的十字滑台龙门式布局，X轴方向设置两根平行的长行程线性导轨作为主运动支撑，搭配同步带传动结构实现绘图头的横向快速移动，Y轴方向采用双滑块支撑的短行程滑台结构，搭载绘图执行组件实现纵向进给，两个运动轴均预留了标准伺服电机的安装位，可适配42/57系列步进伺服电机，满足不同绘图速度与精度的使用需求。绘图执行端设计了可快换的笔夹结构，能够兼容普通签字笔、马克笔、标记器等多种绘图工具，笔夹处设置了弹性缓冲结构，可自动适应不同厚度的绘图纸面，避免笔尖压损纸张或者出现笔迹断墨的问题。建模时对所有铝型材框架的连接角件、导轨安装座、电机固定座、同步带张紧结构都做了精细化的特征还原，每一处螺丝孔位、定位销孔都按照实际加工标准预留了公差，框架部分采用标准工业铝型材搭建，既保证了整体结构的刚性，又降低了加工与装配的难度。材质渲染阶段，对铝型材部分赋予了磨砂阳极氧化的金属材质，导轨部分赋予了高抛光轴承钢材质，同步带赋予了黑色橡胶加纤维编织的复合材质，3D打印结构件赋予了彩色光敏树脂质感，不同功能的零件采用差异化的配色区分，让整体结构的层级关系清晰直观，方便装配人员快速识别各个组件。设计思路上优先考虑了机构的易用性与可维护性，同步带处设计了独立的张紧调节块，无需拆解整体框架即可调整传动带的张紧度，所有电气元件的走线都预留了专用的走线槽位，避免运动过程中线缆与传动结构发生剐蹭。整体结构的运动行程可根据使用需求灵活调整铝型材长度进行拓展，既可以制作小型桌面级绘图设备用于教学演示、手绘作品创作，也可以放大尺寸制作大幅面绘图设备用于工程图纸绘制、广告喷绘前置打样等场景，所有传动部件都做了轻量化设计，运动惯量低，高速运行时震动小，能够保证绘图笔迹平滑无抖动。
