铝型材框架桌面三轴数控雕刻机结构设计

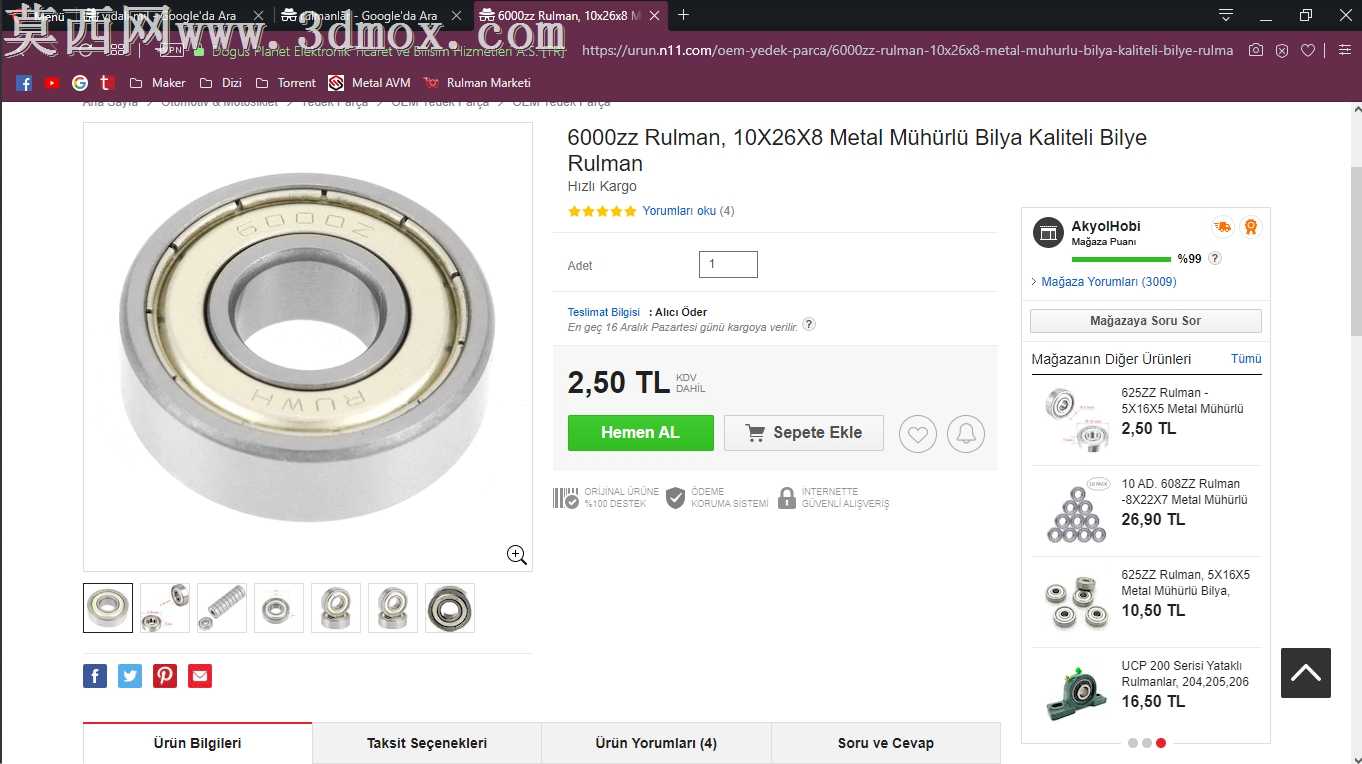

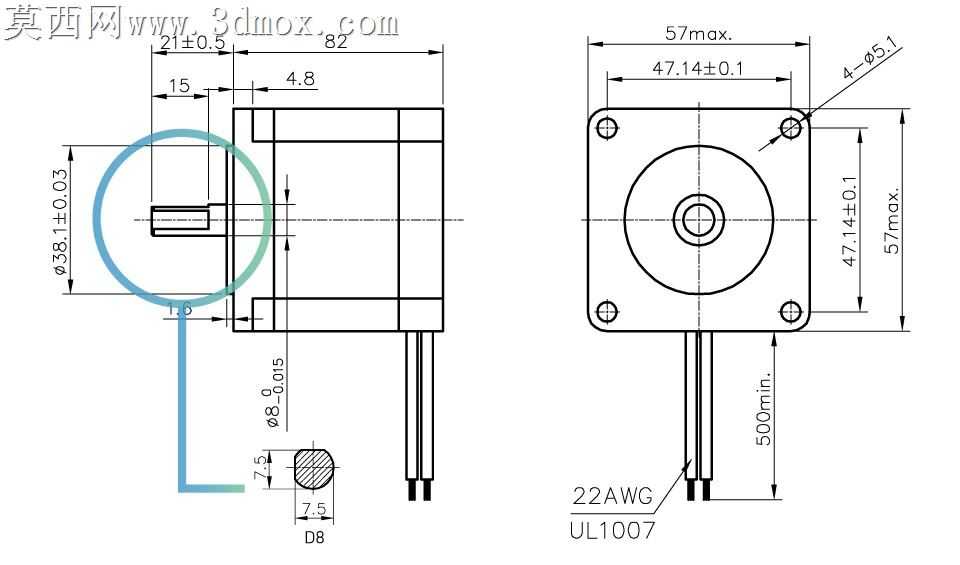

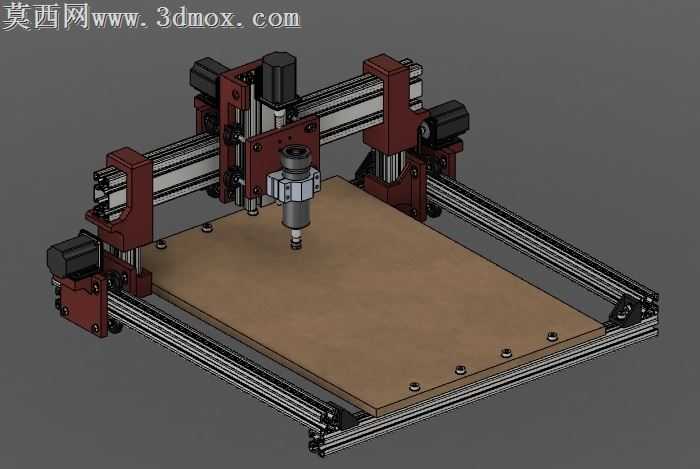

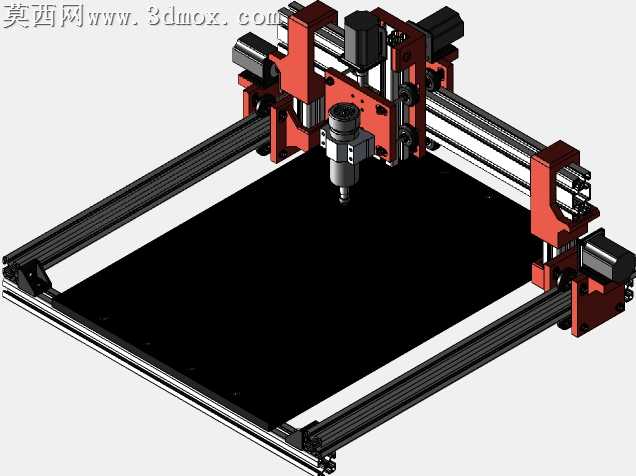

本作品为桌面级三轴数控雕刻机的完整三维设计方案，整体建模过程严格遵循机械设计装配逻辑，在三维建模环境中完成了所有零部件的参数化绘制与全局干涉校验，确保各运动轴在全行程范围内无结构碰撞，装配公差匹配实际加工装配的工艺要求。渲染阶段采用写实工业渲染流程，为不同材质部件赋予了贴合实物的物理属性：铝型材导轨框架设置了金属阳极氧化的哑光银灰质感，还原工业铝型材表面细腻的磨砂纹理；3D打印结构件采用红棕色哑光工程塑料材质，表现PLA或PETG打印件的表面质感；加工主轴设置了金属机身高光与散热槽的细节质感，加工平台赋予密度板的哑光棕木质感，传动丝杆、光轴、紧固件等金属零件分别设置了抛光钢、发黑处理的不同金属材质表现，同步带、拖链等橡塑部件还原了橡胶的哑光黑弹性材质质感，最终渲染图清晰呈现各部件的结构层次与材质差异，直观展示设备的整体外观效果。结构设计上，设备采用标准2020/2040工业铝型材搭建整体框架，兼顾结构刚性与组装便捷性，X、Y、Z三轴均采用光轴直线导轨搭配丝杆传动的结构，保证运动精度与运行平稳性；Y轴采用双导轨双侧驱动布局，大幅提升龙门移动的稳定性，减少加工过程中的结构抖动；Z轴搭载高速电主轴作为加工执行部件，可适配不同刀具完成板材铣削、雕刻、钻孔等加工工序；加工平台采用平整密度板作为加工承载面，通过紧固件固定在铝型材框架上，可根据加工需求更换不同的工装夹具；各轴驱动电机通过安装座精准固定在框架对应位置，传动部件均设置了合理的预紧调节结构，方便后期使用过程中的精度校准。整体设计思路围绕桌面级小型数控设备的定位展开，在保证加工行程与结构刚性的前提下尽可能压缩设备整体体积，兼顾DIY组装的可行性与实际加工的实用性，所有零部件的选型均采用市面通用标准件，降低设备的制作与维护成本，结构布局充分考虑走线、散热、日常维护的操作空间，各运动部件的行程限位位置均做了结构避让设计，避免超程运行造成的部件损坏，整体结构紧凑合理，可直接用于小型数控雕刻机的DIY制作参考。
