可移动倾斜式螺旋上料输送设备

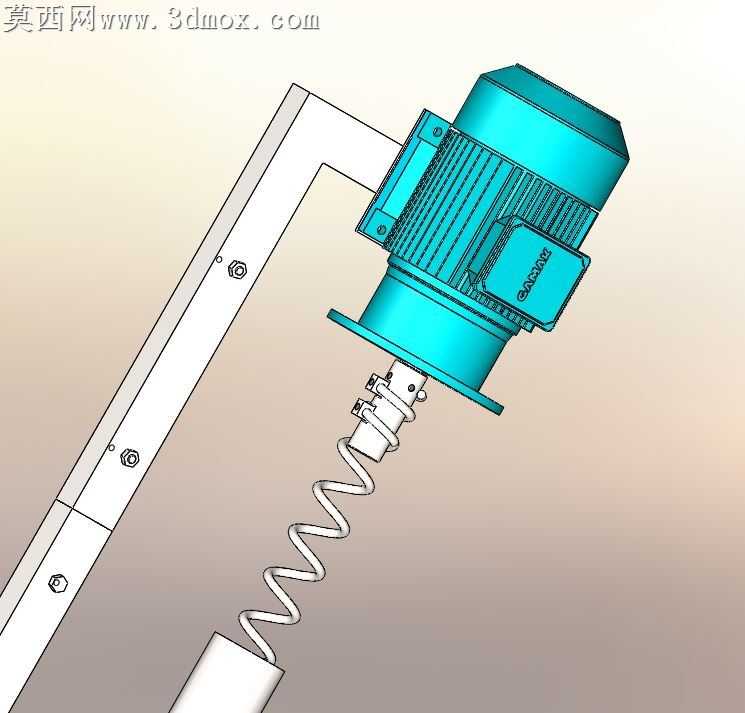

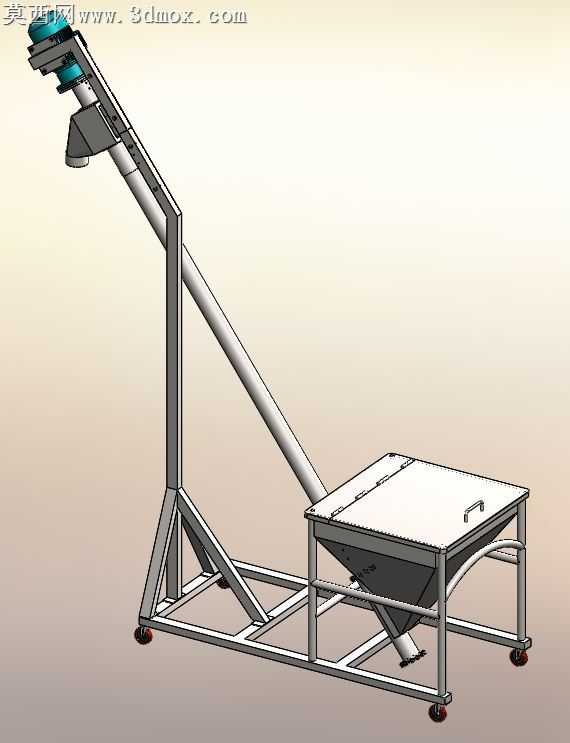

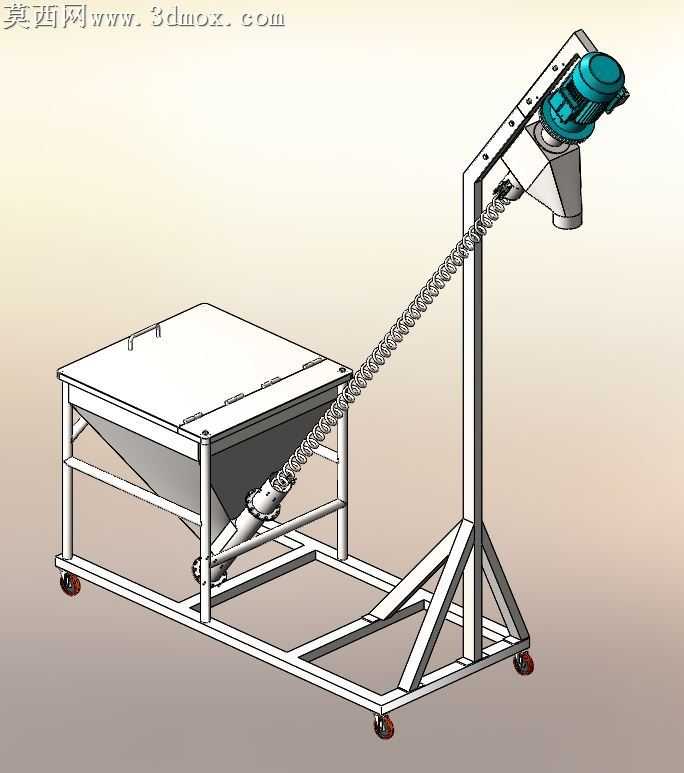

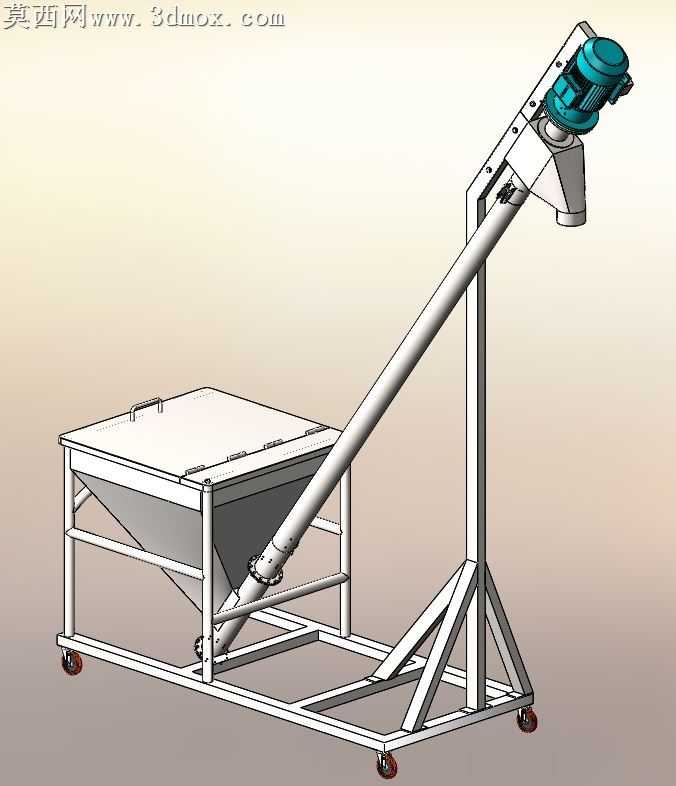

本模型为可移动倾斜式螺旋上料输送设备，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械设计装配逻辑，对各部件的配合公差、安装位置进行了精准还原，确保模型可直接用于结构验证、方案展示与工程参考。模型整体由储料料斗组件、倾斜螺旋输送管、驱动电机单元、支撑机架、移动脚轮五大模块构成，建模时对料斗的锥面导流结构做了曲面优化，保证料斗下部收口角度匹配螺旋进料口的进料效率，避免颗粒物料在料斗内出现架桥、积料问题；料斗顶部设置可开合盖板，建模时还原了盖板的铰接结构与侧边提手，兼顾防尘防护与加料操作的便利性。螺旋输送管采用分段式法兰连接结构建模，管内螺旋叶片的螺距、轴径参数按照颗粒物料输送的常规工况设定，保证输送过程中物料推送平稳无卡滞；输送管上端设置出料溜槽，溜槽的倾斜角度经过结构校验，可保证物料顺利排出至下一工序设备。驱动单元采用立式减速电机直连螺旋轴的结构，建模时还原了电机的安装法兰、接线盒、散热筋等细节结构，电机安装座设置加强筋结构，保证设备运行时的结构稳定性。支撑机架采用方管焊接框架结构建模，底部设置横向与斜向加强梁，提升机架整体承重能力与抗扭性能；机架底部配置四个带刹车的万向脚轮，还原了脚轮的转动结构与刹车拨片，可实现设备的灵活转场与作业位置固定。渲染阶段采用工业级材质赋予，金属机架赋予哑光喷塑白钢材质，螺旋管与料斗赋予磨砂不锈钢材质，电机部分赋予铸铁哑光漆与散热筋金属质感，脚轮赋予硬质橡胶与镀锌支架材质，整体渲染光影柔和，清晰展现各部件的结构层次与装配关系。设计过程中重点考量了设备的移动便利性、进料顺畅性与输送稳定性，整体结构紧凑，适用于食品、化工、农资等行业的颗粒状物料垂直倾斜上料作业，可有效降低人工上料的劳动强度，提升产线自动化输送效率。
