快装式侧铰链锁紧连接结构三维设计

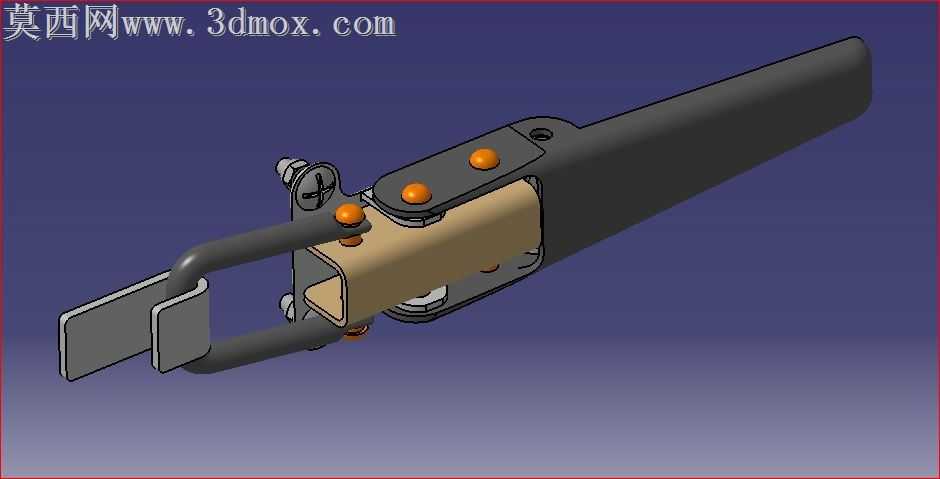

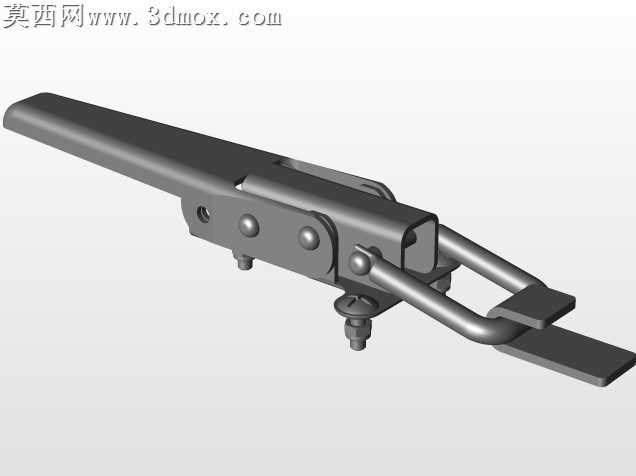

本作品为侧铰链锁紧连接结构的三维建模设计，建模过程遵循机械结构设计的装配逻辑，先完成各独立零件的参数化建模，再按照实际装配约束完成整体组装，确保各活动部件的运动自由度符合真实使用场景。建模阶段对不同零件做了明确的结构区分：长条形握持手柄采用符合人体工学的弧面过渡设计，表面做哑光防滑的质感处理，材质设定为高强度工程塑料，兼顾握持舒适度与结构强度；中部的连接基座采用矩形空心型材结构，建模时还原了型材的壁厚、安装孔位细节，材质设定为阳极氧化铝合金，在保证结构刚性的同时控制整体重量；铰接锁紧部分包含U型挂钩、铰接销轴、橙色锁紧顶钮、侧边锁止片等多个零件，每个零件都还原了真实的倒角、螺纹、配合间隙细节，其中锁紧顶钮采用醒目的橙色工程塑料材质，与主体的黑、金属色形成视觉区分，便于快速识别操作点位。渲染阶段采用渐变深蓝背景突出主体结构，打光采用多光源组合方案，主光源从侧上方投射，清晰展现各零件的轮廓与装配关系，辅助补光消除结构暗部的死黑区域，同时添加柔和的环境反射效果，让金属零件的质感、塑料零件的哑光质感都得到准确呈现。设计思路上，该侧铰链集成了铰接转动与快速锁紧功能，无需额外工具即可完成对接与锁止操作，U型挂钩结构可快速卡入对应安装位，通过扳动手柄带动内部锁紧机构实现张紧锁止，侧边的锁止片可防止锁紧状态意外松脱，整体结构紧凑，操作力矩符合人体施力习惯，可应用于需要快速开合锁紧的舱门、设备护罩、工装夹具等场景，建模时严格控制各配合面的公差设定，确保活动部件转动顺畅无卡滞，锁紧状态下无多余旷量，完整还原了该类五金铰链的实际功能特性与结构细节。
