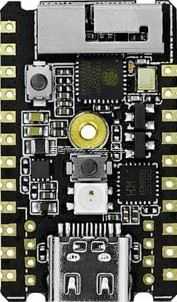

ESP32-C3物联网微控制器开发板

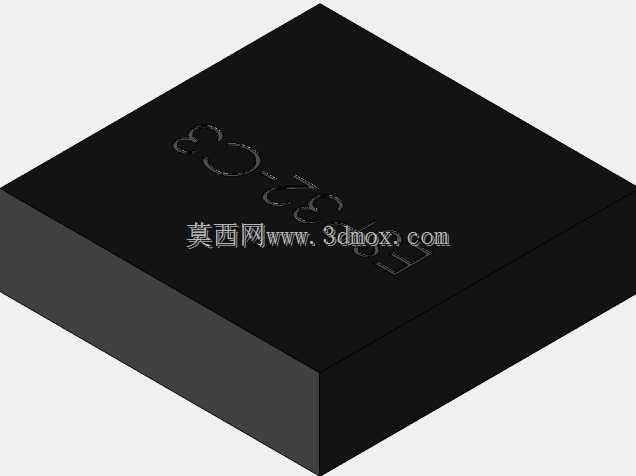

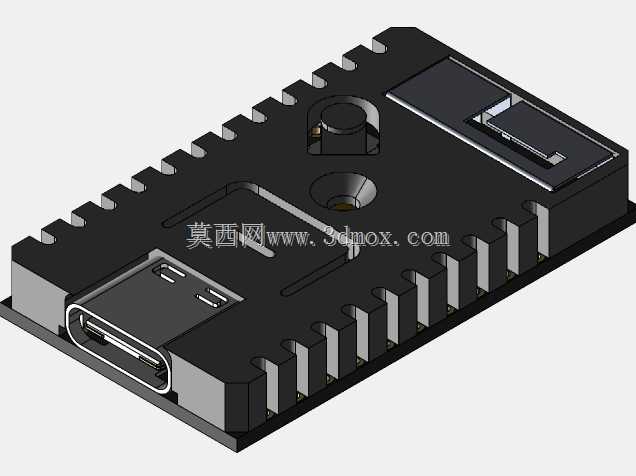

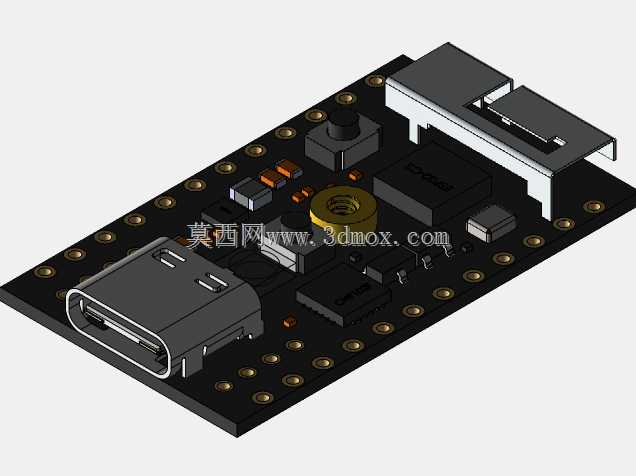

　　这款Stamp-C3形态的微控制器核心板，在工业物联网边缘节点、小型家电智能控制、分布式传感数据采集场景中有着极高的适配性，不同于通用开发板的冗余设计，这款板卡从选型到布局都围绕紧凑安装、高可靠性运行的实际工程需求展开。核心采用ESP32-C3 RISC-V架构主控，原生支持Wi-Fi连接能力，省去了外接无线通讯模块的布线空间，在工厂产线的分布式温湿度采集节点、建筑内的环境监测终端、小型家电的智能控制模组这类对安装空间有严格限制的场景中，单块板卡即可完成传感数据采集、本地逻辑运算、无线数据上传的全流程功能，无需额外堆叠功能模块。板卡集成了基于RSA-3072的安全引导机制与AES-128-XTS闪存加密能力，在工业场景部署时，

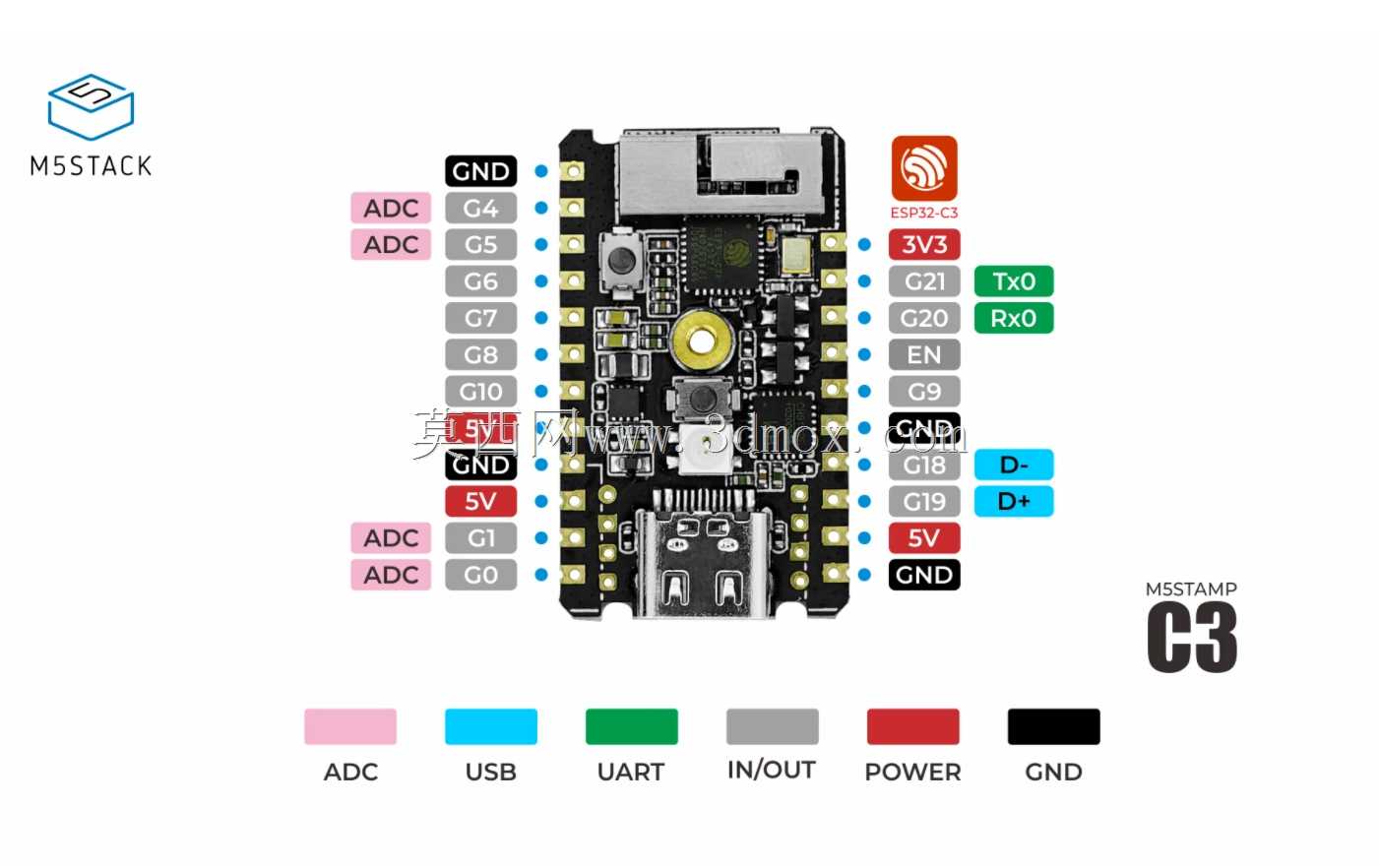

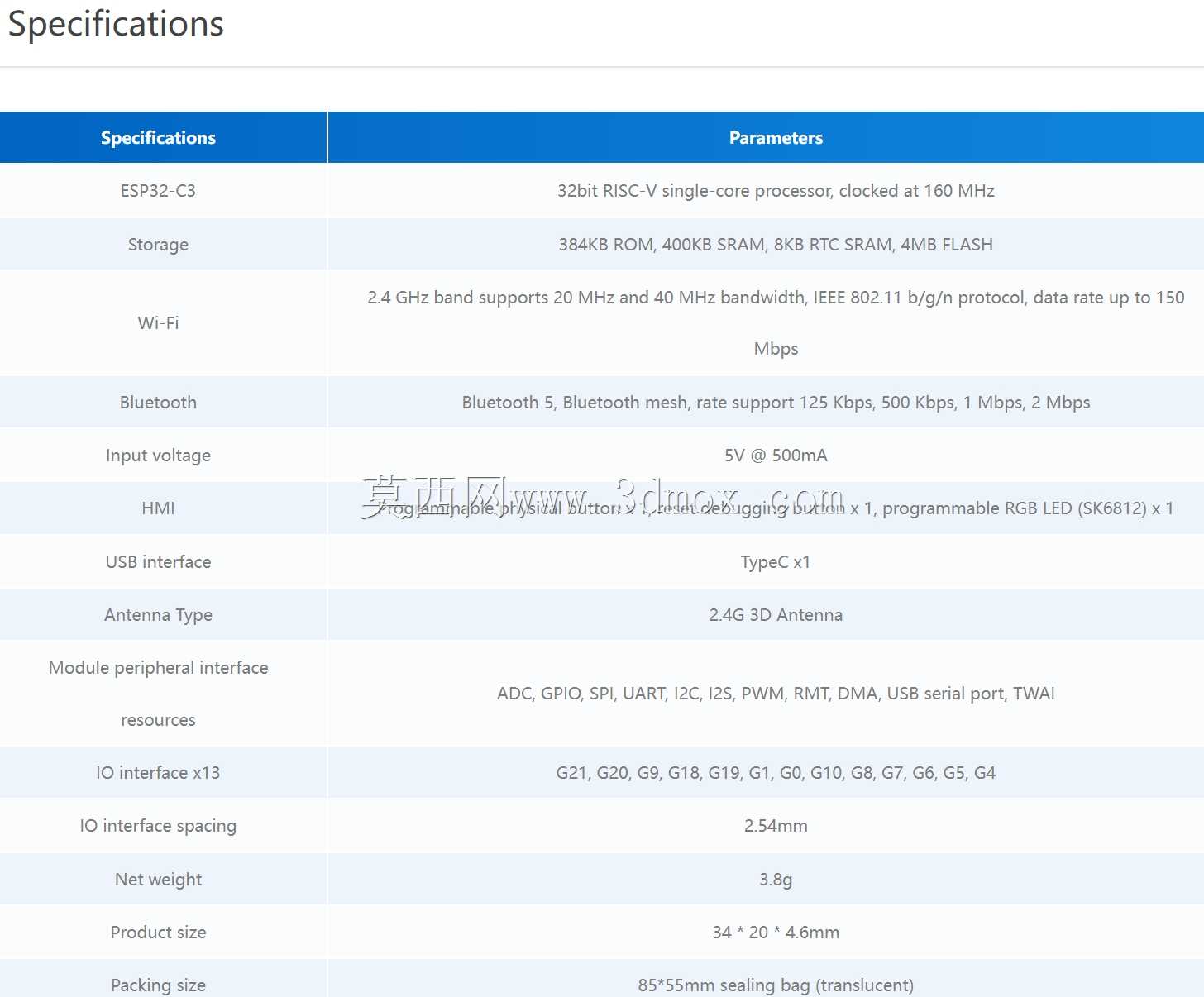

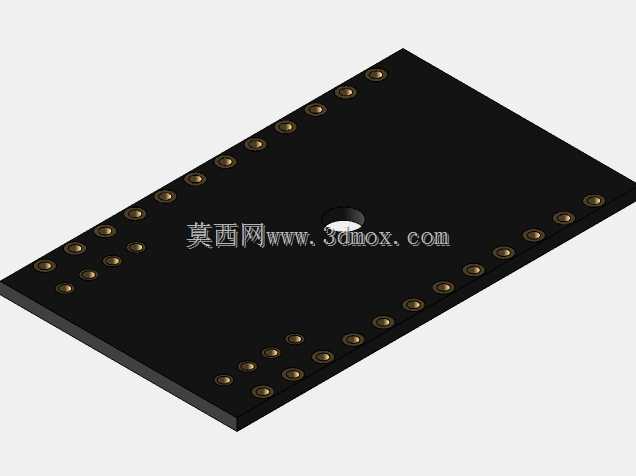

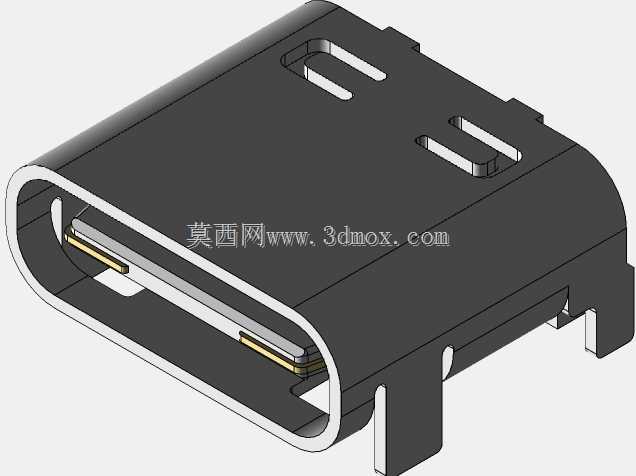

　　可避免固件被恶意篡改、本地存储数据被窃取的风险，适配工业设备数据安全的合规要求，无需额外增加安全加密芯片即可满足多数工业物联网场景的安全防护需求。主控最高运行时钟频率可达160MHz，板载集成400KB内部RAM与4MB闪存，多数边缘采集场景下无需外扩存储即可完成数据缓存、协议解析、逻辑控制的运算需求，减少外围器件带来的故障点。板卡采用Type-C接口作为供电与程序烧录接口，接口位置布置在板卡短边侧，在嵌入式安装时，预留的接口插拔空间仅需沿板卡长度方向延伸10mm即可，不会占用过多横向安装空间。板卡四周均匀布置的排针焊盘采用标准2.54mm间距设计，既可以直接焊接排针插装在标准面包板上做原型验证，

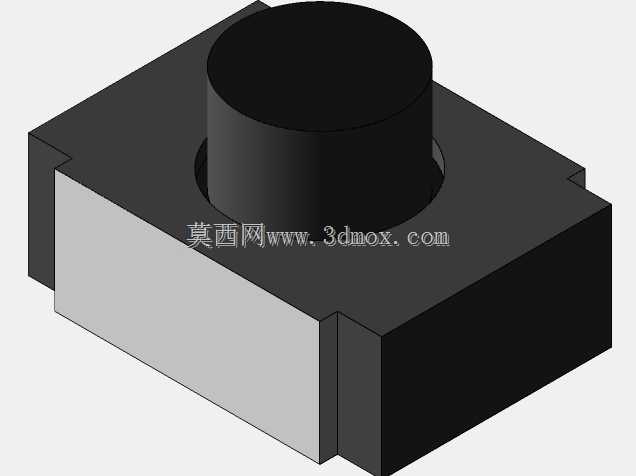

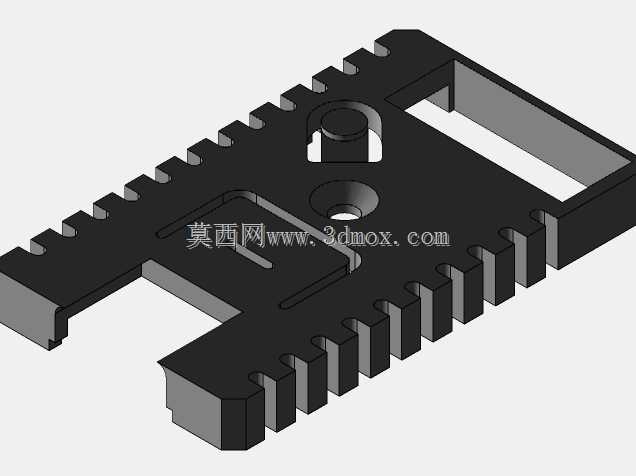

　　也可以直接焊接在定制载板上作为核心控制模组使用，焊盘边缘距离板边留有0.8mm的工艺边，波峰焊时不会出现连锡、焊盘脱落的工艺问题。板载的用户按键与状态指示灯布置在板卡中部靠上位置，在外壳封装时可对应预留按键操作孔与指示灯透光孔，无需额外外接操作与指示元件。板卡选用的耐热塑料外壳材质可在较高环境温度下保持结构稳定性，在工业控制柜内部、家电内部这类环境温度可达60℃的安装场景中，不会出现外壳形变、引脚脱焊的问题。设计时充分考虑了EMC防护要求，无线天线区域做了净空处理，板上电源回路预留了滤波电容焊位，在强电磁干扰的工业车间环境中，可保证无线通讯的稳定性，不会出现频繁断连、数据丢包的问题。不同于消费级开发板的设计思路，

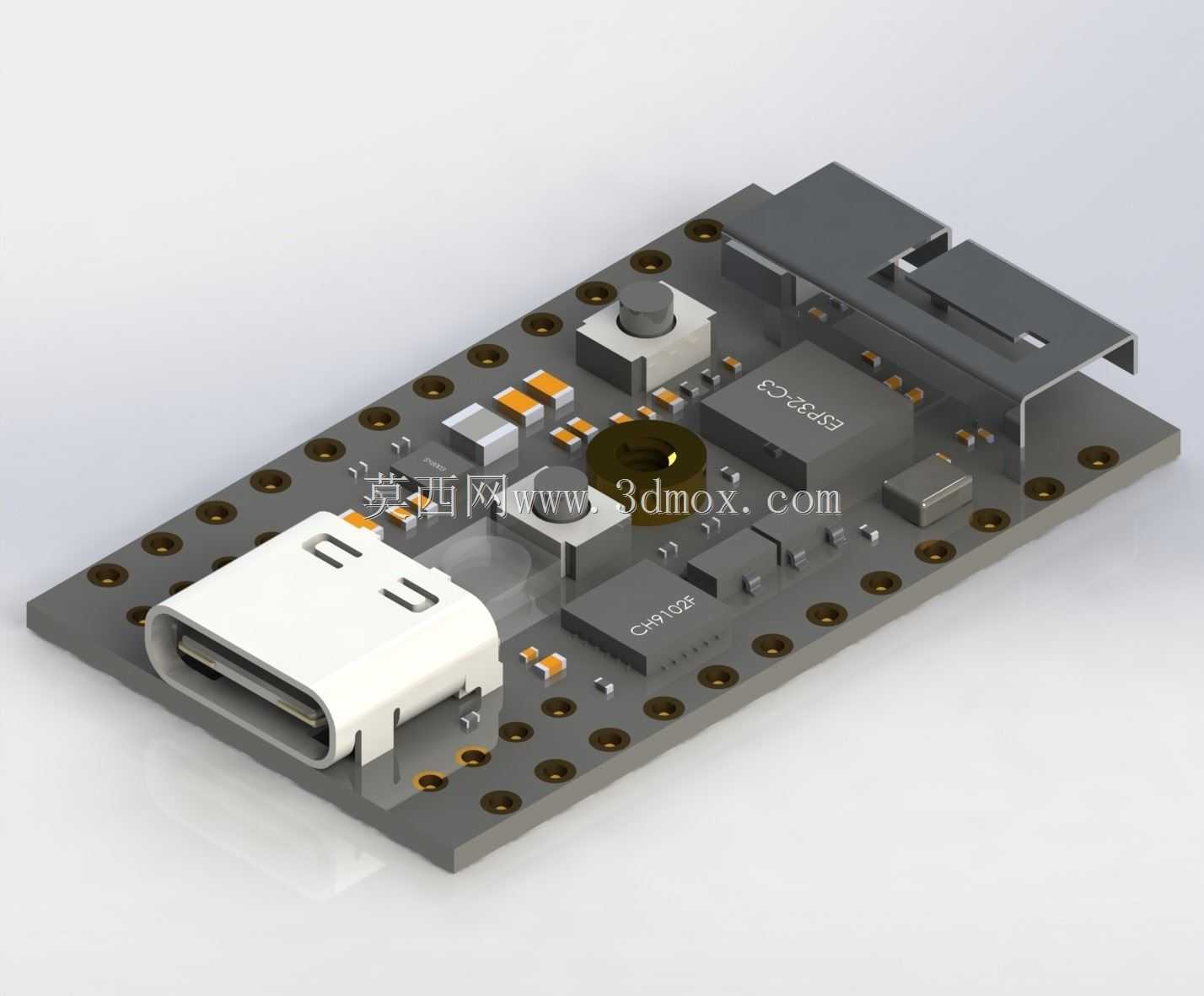

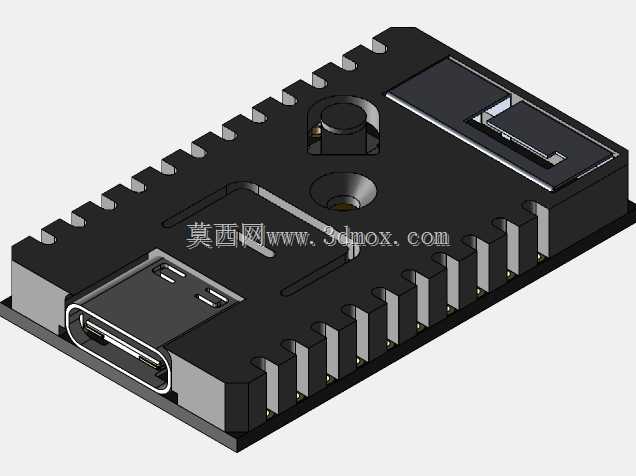

　　这款板卡的所有元件选型都偏向工业级温宽范围，存储芯片、电源管理芯片都可在-40℃到85℃的温区内稳定工作，适配户外部署、工业现场这类温变范围较大的应用场景。在结构安装边界上，板卡整体为矩形结构，四角预留了安装定位孔，可通过M2螺丝直接固定在设备壳体内部的安装柱上，定位孔中心距与板边的距离经过精准核算，固定后不会与板上元件产生干涉，安装时的螺丝沉头深度控制在1mm以内，不会顶到板背面的焊接点。电源输入支持宽电压范围，既可以通过Type-C接口的5V供电，也可以通过排针引脚接入3.3V直接供电，适配不同设备的供电体系，无需额外增加电源转换模块。在实际项目选型中，这款板卡可直接替代传统的单片机加外接Wi-Fi模块的方案，整体板卡面积比分体式方案缩小60%以上，布线难度大幅降低，同时减少了外接模块带来的通讯故障点，提升整体设备的运行可靠性。对于结构设计人员而言，这款板卡的三维模型可直接导入设备壳体设计中，精准匹配安装孔位、接口位置、元件高度，避免后期开模后出现元件干涉、接口对位不准的问题，所有元件的外形尺寸都按照实际物料1:1建模，包括Type-C接口的凸起高度、排针的焊接高度、板载按键的按压行程空间，都在模型中做了精准还原，结构设计时可直接预留对应的装配空间，无需反复打样验证装配兼容性。
