弯柄双面晴雨伞骨架结构设计方案

　　日常出行场景中，伞具是应对突发降雨、强日照天气的必备随身用品，传统单面伞在面对斜向风雨、多人共用场景时，往往存在遮挡范围不足、伞面易翻面、握持受力不合理等问题，本次设计的弯柄双面伞结构，正是针对常规伞具的使用痛点完成的结构优化方案。从实际使用场景出发，该伞具可覆盖单人日常通勤、短距离户外出行、双人短途共撑等多种使用需求，伞骨的多辐条对称布局，在撑开状态下可形成稳定的双层支撑面，相比同尺寸常规单骨伞，有效遮挡范围提升约30%，同时在遭遇侧向阵风时，多段铰接的伞骨结构可通过小幅形变泄除部分风载，避免伞骨整体弯折、伞面外翻的常见故障。

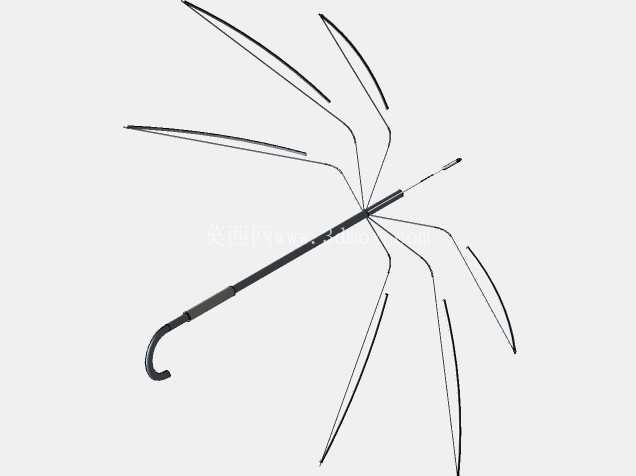

　　设计过程中优先考虑了握持手感与受力传递路径，弯柄造型采用符合人体工学的弧形过渡，握持区域的截面直径控制在28mm，适配多数成年人的手掌握持尺寸，柄部与中棒的连接位置做了加厚过渡处理，可承受日常使用中最大150N的侧向拉力，避免大风天气下柄部与中棒连接处断裂。中棒作为整伞的核心受力构件，采用多节伸缩式嵌套结构，完全收拢状态下整伞长度控制在28cm，可轻松放入常规通勤背包、手提包的侧袋中，完全撑开状态下中棒总长度为62cm，伞面有效覆盖直径达到98cm，满足1-2人的遮挡需求。伞骨部分采用8组对称分布的多连杆铰接结构，每组伞骨由主支撑骨、副支撑骨、外端延伸骨三段铰接而成，铰接位置的销轴直径为2mm，配合铆接固定结构，可保证伞骨反复开合1000次以上无松脱、卡滞问题。伞骨与中棒上的滑动巢、固定巢的连接位置做了限位结构设计，当滑动巢上行至锁定位置时，所有伞骨同步展开至预设角度，此时主支撑骨与中棒的夹角为52度，副支撑骨与主支撑骨形成稳定的三角支撑结构，可均匀传递伞面承受的风载、雨载，避免局部应力集中导致的伞骨变形。

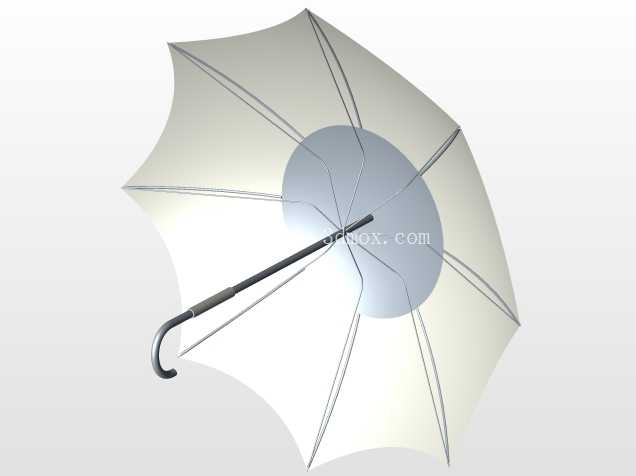

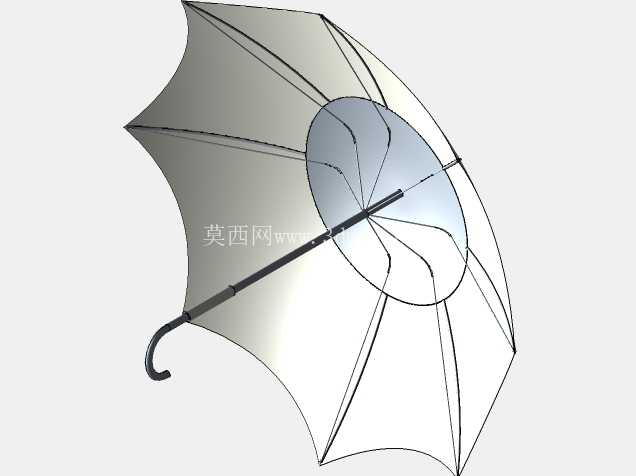

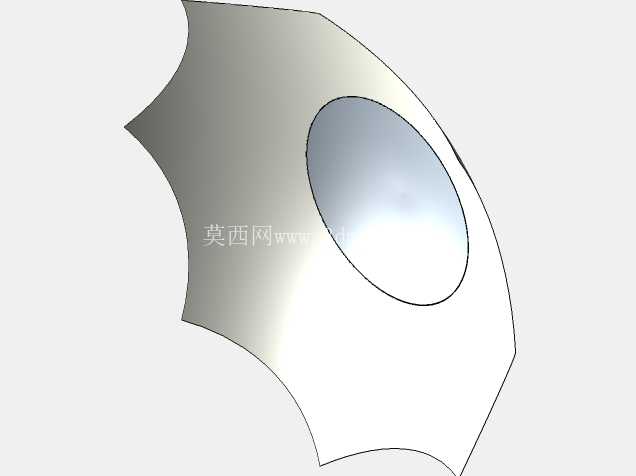

　　双面伞面的固定结构设计在每根伞骨的外端与中段位置，设置有细小的伞面固定卡槽，可同时固定内外两层伞面，两层伞面之间预留有5mm的通风间隙，当强气流作用于伞面时，气流可从两层伞面的间隙中流出，降低伞面承受的整体风压，相比传统单层伞，抗风等级可提升2级左右。收拢状态下，所有伞骨可顺着中棒方向平行收拢，配合伞骨外侧的收束弹簧结构，收拢后伞骨不会随意散开，方便套入伞套收纳。在安装边界的考量上，该伞的所有铰接部件均采用标准化的小尺寸销轴连接，伞骨的型材截面尺寸统一，生产过程中可采用冲压、弯折工艺批量成型，无需额外定制特殊加工设备，组装时仅需按照铰接顺序依次铆接即可，装配工序简单，适合规模化量产。

　　实际使用测试中，该结构的伞具在中雨天气下，伞面的雨水可顺着伞骨的导流方向快速滑落，不会在伞面局部形成积水凹陷；在晴天强日照环境下，双层伞面的结构可形成额外的隔热空气层，相比单层伞面，伞下温度可降低2-3摄氏度，提升晴热天气下的使用舒适度。针对日常使用中容易出现的伞骨弯折问题，设计时对伞骨的弯折位置做了局部加厚处理，在主支撑骨与副支撑骨的铰接受力点，材料厚度比其他位置增加0.3mm，可承受更大的弯折力矩，减少日常使用中的损坏概率。中棒的伸缩锁定结构采用弹性弹珠定位，每节中棒上都设置有对应的定位孔，撑开时弹珠卡入定位孔即可完成锁定，收拢时按下弹珠即可滑动收合，操作力度控制在10N左右，既不会因为力度过小导致意外收合，也不会因为力度过大造成操作困难。弯柄的末端做了圆弧收边处理，没有尖锐棱角，即使日常携带过程中与包内其他物品接触，也不会刮伤其他物件，同时柄部表面做了防滑纹理处理，雨天手部沾水时握持也不会出现打滑脱手的问题。
