乘用车流线型辐条轮毂结构设计

　　这款轮毂结构面向乘用车辆的行走系统设计，核心作用是连接轮胎与车轴，承担车辆静态载荷、行驶冲击以及转向、制动过程中的力矩传递。轮毂外侧为轮辋区域，用于匹配轮胎胎圈，内侧通过中心孔和螺栓分布圆与转向节或后桥法兰对接，是底盘中兼顾承载、安全和外观造型的关键零件。

　　从实际装车场景看，轮毂需要在城市道路、高速行驶以及轻微颠簸路面下保持稳定。轮辋部分决定轮胎的安装边界，胎圈座宽度、轮缘高度和唇边过渡都会影响轮胎装配后的贴合状态；若轮辋轮廓过窄或过渡不顺，轮胎在充气和承载时容易出现应力集中。模型中轮辋采用连续回转结构，外缘保留轮胎支撑面，内侧通过轮辐形成承载骨架，使轮胎气压、车辆重量和路面反力能够沿轮辋传递到中心安装区。

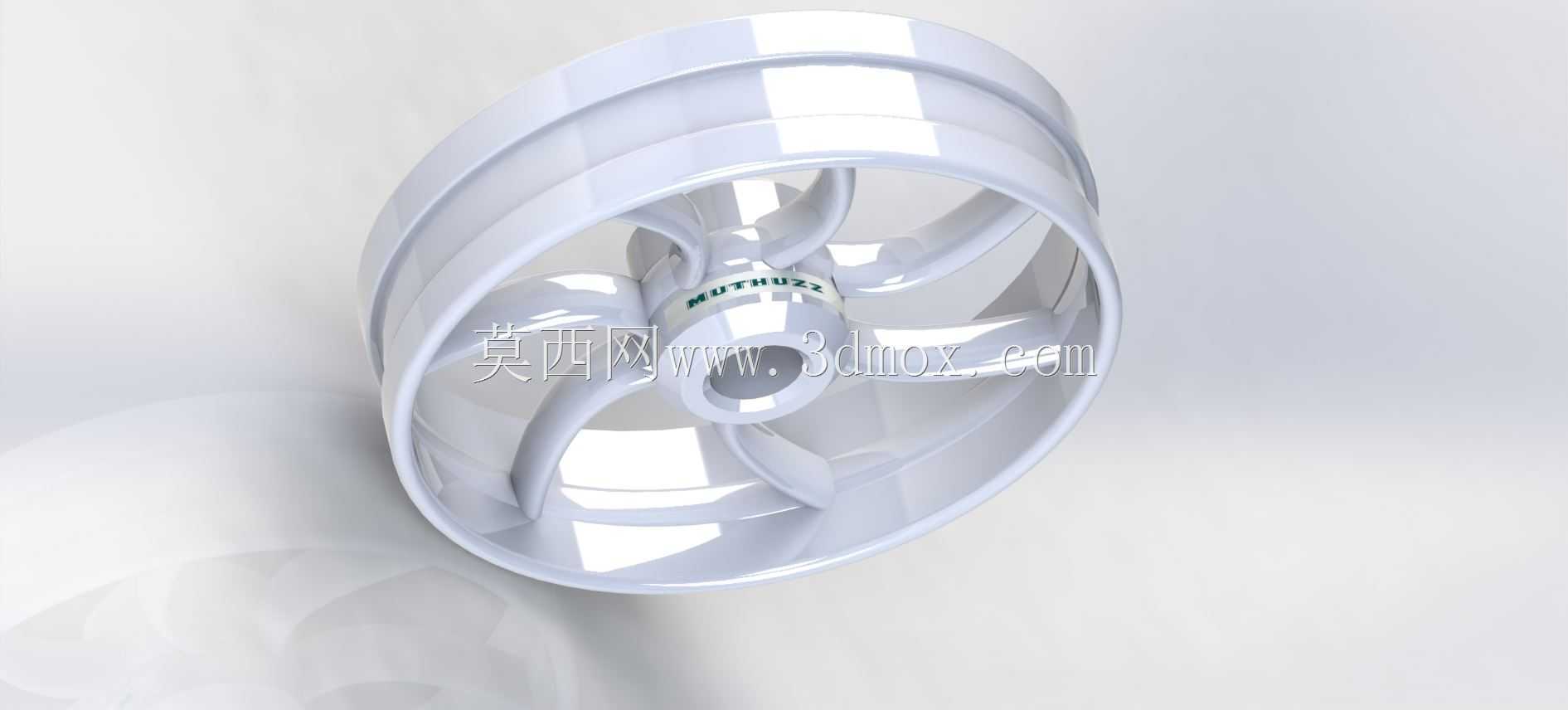

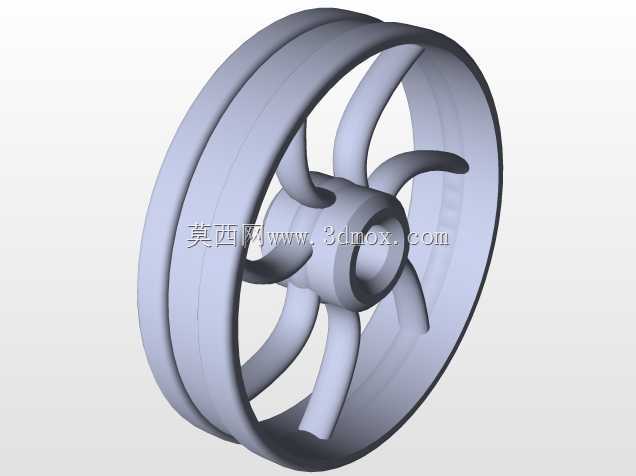

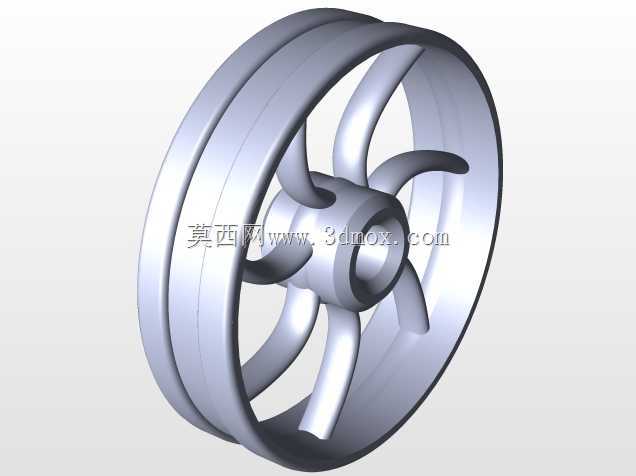

　　轮辐是该设计的视觉重点，也是结构受力的主要路径。模型采用多片弯曲辐条，从中心轮毂座向外缘轮辋呈放射状展开，辐条截面带有明显的扭转和曲面过渡。这种布置不是单纯追求造型，弯曲辐条可以在径向承载和侧向受力之间形成连续传力路径，减少直辐条根部常见的应力突变。车辆直行时，载荷主要沿辐条径向传递；转弯时，侧向力会使轮辐承受弯曲和扭转载荷，曲面形态有助于把局部载荷分散到更大的区域。

　　中心区域设置轮毂安装座，中心孔用于与轴头定位，周围螺栓孔位负责将轮毂固定在车桥法兰上。设计时需要重点控制中心孔与螺栓分布圆的同轴度，因为定位偏差会导致整车行驶时出现跳动或制动抖动。轮辐与中心座交汇处通常是应力较高的位置，模型中该处采用圆滑过渡，避免尖锐转角造成疲劳裂纹。对于量产零件而言，这一区域还需要结合铸造或锻造工艺进行圆角、拔模和壁厚校核。

　　外形尺寸方面，轮毂的主要边界由轮辋直径、轮辋宽度、偏距和螺栓孔分布圆共同决定。轮辋直径影响轮胎选配和整车离地间隙，轮辋宽度影响轮胎断面支撑，偏距则决定轮毂在轮罩内的位置。偏距过大或过小都会改变轮距和轴承受力，也可能造成轮胎与翼子板、悬架摆臂或制动卡钳发生干涉。因此在三维设计中，不能只检查轮毂本体，还需要把轮胎、制动盘、卡钳、转向节和减振器放入同一装配空间进行运动校核。

　　安装边界上，轮毂内侧需要为制动系统留出足够空间。车辆制动时，卡钳和制动盘位于轮毂中心腔附近，若轮辐开窗面积过小或中心腔深度不足，容易在转向和上下跳动过程中与卡钳接触。模型的辐条之间保留了较大的镂空区域，既有利于制动散热，也为卡钳布置提供空间。外侧轮缘则需要与轮胎胎圈可靠贴合，保证充气后轮胎不会滑脱。

　　从设计思路看，该轮毂把外观曲面和承载结构结合在一起。外表面采用高光流线造型，辐条沿旋转方向形成连续弧度，能够降低视觉厚重感；内部结构则通过轮辋筒身、辐条和中心座形成封闭受力框架。进行工程细化时，需要在造型曲面基础上补充壁厚、加强筋、气门嘴孔、螺栓孔沉台以及轮辋槽底等特征。轮辋槽底用于轮胎拆装时容纳胎圈，气门嘴孔则需避开轮辐并保证充气工具操作空间。

　　在强度校核中，应重点关注三类工况：一是垂直冲击工况，模拟车辆通过坑洼或路肩时的瞬时载荷；二是扭转工况，对应急加速和紧急制动时螺栓孔周围的力矩传递；三是侧向弯曲工况，对应转弯时轮辐和轮缘受到的横向力。分析结果通常会指导设计师在辐条根部、螺栓孔周边和轮辋唇边位置增加材料或优化圆角，而不是简单整体加厚，因为轮毂还需要控制非簧载质量。

　　轮毂质量对底盘响应有直接影响。过重的轮毂会增加非簧载质量，使悬架跟随路面的能力下降，并影响加速、制动和转向响应；过薄则可能导致刚度不足，行驶中产生变形或疲劳失效。因此结构设计需要在强度、刚度、重量和造型之间平衡。流线型辐条在保证开窗率的同时，通过较宽的曲面截面提高抗弯能力，使材料更多分布在受力路径上。

　　该三维模型可用于轮毂造型评审、轮胎装配关系检查、制动间隙校核以及底盘概念布置。对于结构设计人员，可在现有回转体和辐条曲面上继续完善工程细节；对于选型人员，可直观判断轮辐开窗、中心腔深度和轮辋轮廓是否满足目标车型的安装要求；对于三维建模学习者，也可参考其从中心安装座到轮辋外缘的连续曲面构建方式，理解汽车行走部件中造型与力学性能的耦合关系。
