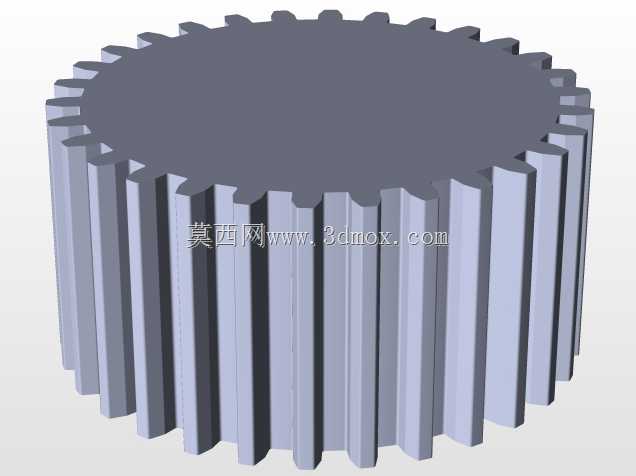

标准直齿圆柱传动齿轮结构设计

　　这款直齿圆柱齿轮是平行轴传动系统中应用最广泛的基础传动元件，在各类需要定传动比动力传递的机械设备中都能见到它的身影，从小型精密仪器的进给机构，到中型输送设备的动力传输单元，再到常规工业减速机的变速级，这类齿轮都承担着核心的扭矩传递作用。不同于斜齿齿轮的轴向分力问题，直齿齿轮在啮合过程中轮齿受力方向完全沿径向与切向分布，不需要额外设置承受轴向载荷的推力轴承，能大幅简化支撑结构的设计复杂度，尤其适合轴向安装空间受限、无法布置复杂止推结构的传动场景。设计这款齿轮时，首先要匹配对应安装轴的轴径公差，轮毂部分的内孔与轴采用过渡配合，通过平键传递扭矩，轮毂的轴向长度要略大于配合轴段的长度，保证装配后齿轮不会出现轴向窜动，

　　同时轮毂外径要大于齿根圆直径，避免键槽开设后削弱轮齿根部的结构强度。轮齿部分采用标准渐开线齿形设计，齿顶高系数取标准值1，顶隙系数取0.25，保证啮合过程中两轮齿顶与对应齿根之间留有足够的储油间隙，避免运转过程中出现齿顶干涉，同时能留存少量润滑脂，降低齿面的磨损速率。齿宽的设计需要结合传递扭矩的大小核算，齿宽过大会导致载荷沿齿向分布不均，容易出现轮齿局部偏磨甚至断齿问题，齿宽过小则会导致单齿承受的接触应力过大，缩短齿轮的使用寿命，常规工况下齿宽与模数的比值控制在6到10的区间内，能兼顾承载能力与载荷分布均匀性。轮缘部分的厚度要保证足够的结构刚度，避免热处理或者重载运转时出现轮缘变形，导致齿形精度丧失，影响传动平稳性。实际装配时，

　　齿轮的端面跳动与径向跳动公差要控制在对应精度等级的允许范围内，避免啮合时出现单侧齿面受力过大的问题，安装完成后要手动盘车检查啮合侧隙，侧隙过小会导致运转卡滞、齿面发热胶合，侧隙过大则会出现传动回程误差，影响需要精准传动的设备定位精度。这类直齿轮的加工工艺性较好，既可以采用滚齿机进行批量滚齿加工，也可以通过插齿工艺加工带台阶的内啮合或者双联齿轮结构，加工完成后根据使用工况选择对应的热处理方式，中低速重载工况可以采用齿面高频淬火提升表面硬度，高速精密工况则可以采用渗碳淬火后磨齿的工艺，提升齿形精度与表面耐磨性。在传感器类精密仪表的传动机构中，这类小模数直齿轮还能用于将检测元件的微小位移通过定比传动放大，提升检测信号的分辨率，此时齿轮的精度等级需要提升至7级以上，降低传动误差对检测精度的影响。
