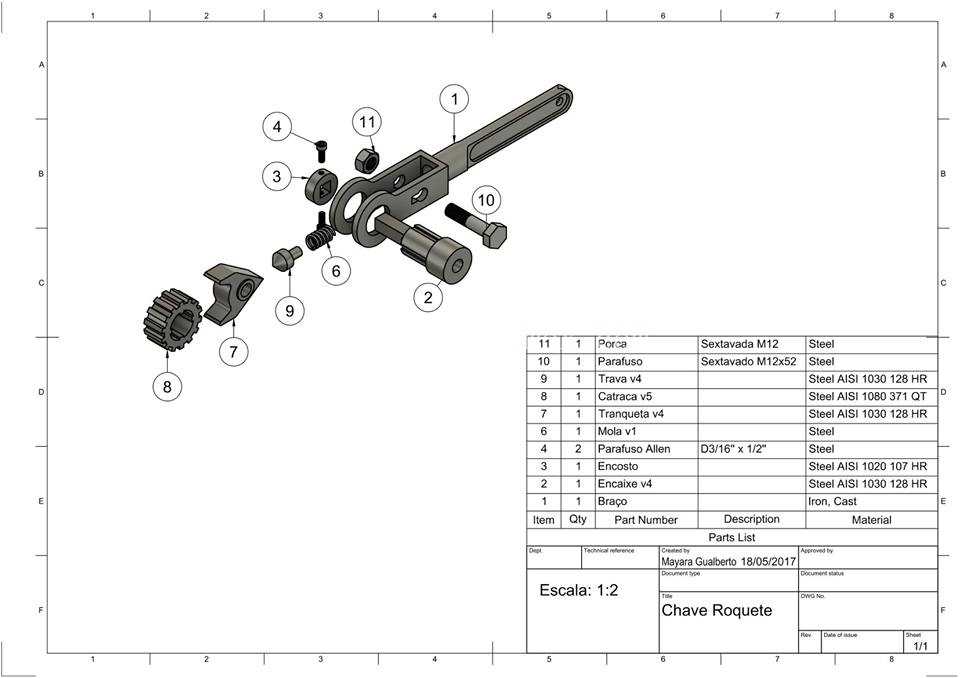

快拆式锁紧调节机构爆炸视图结构设计

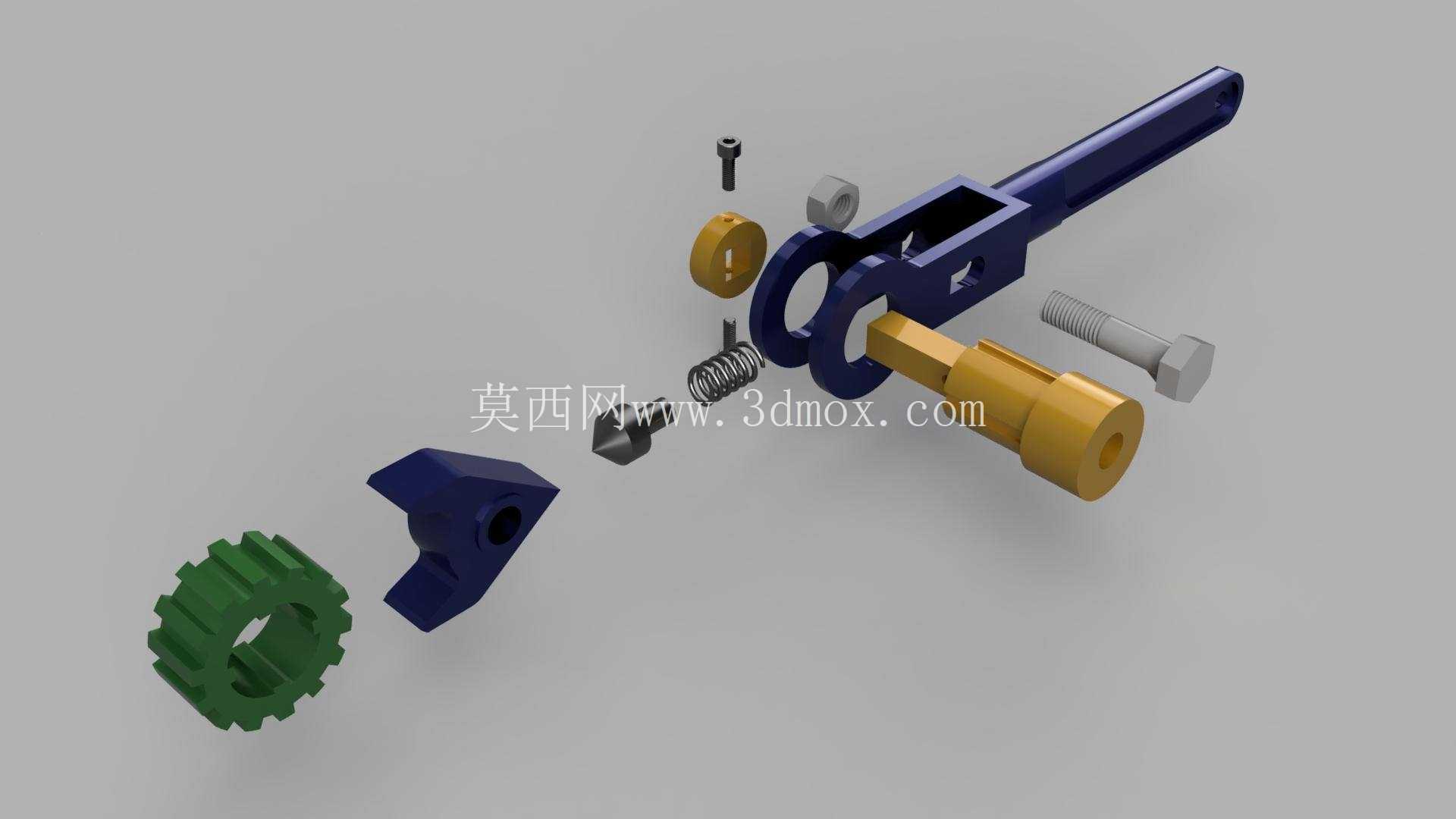

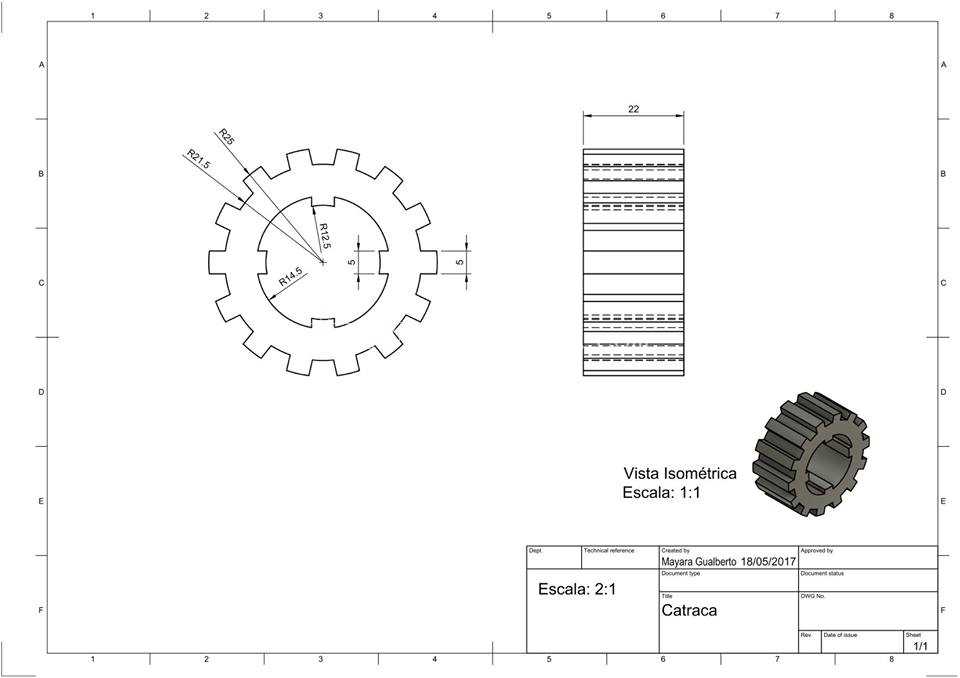

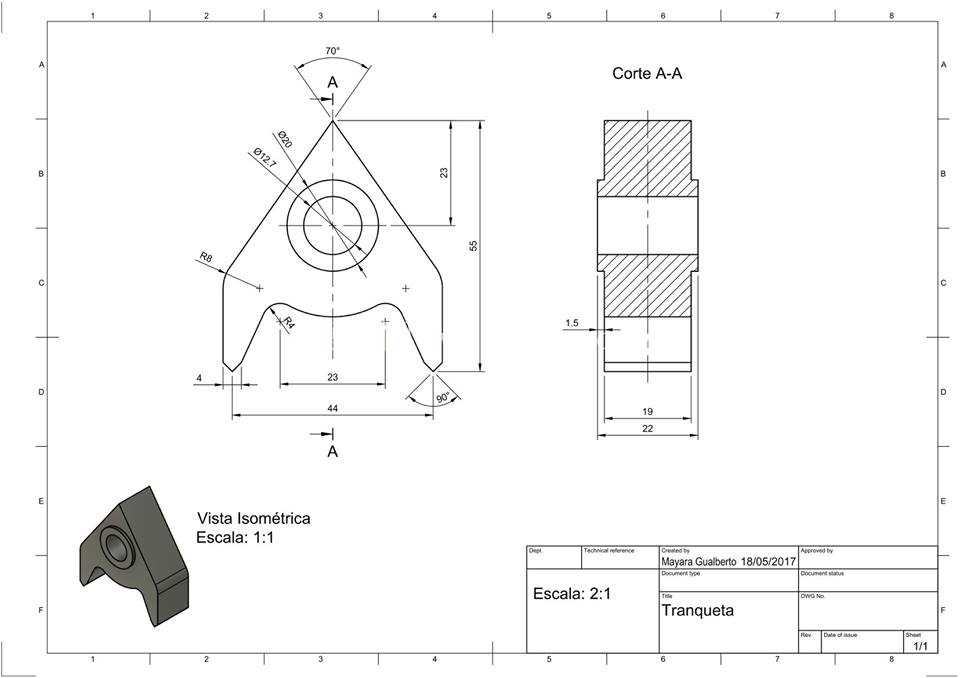

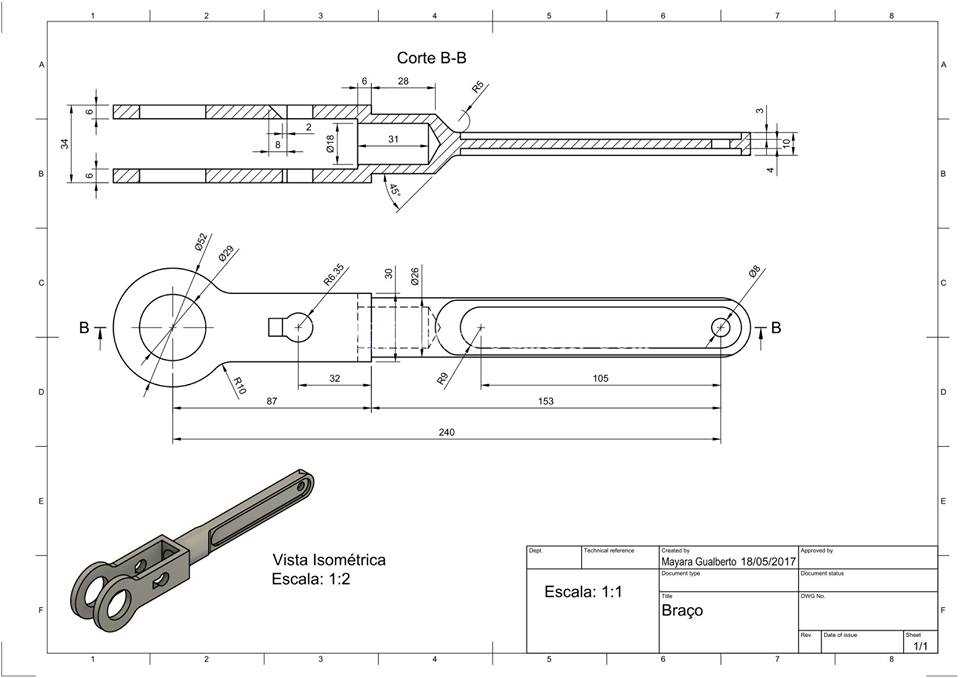

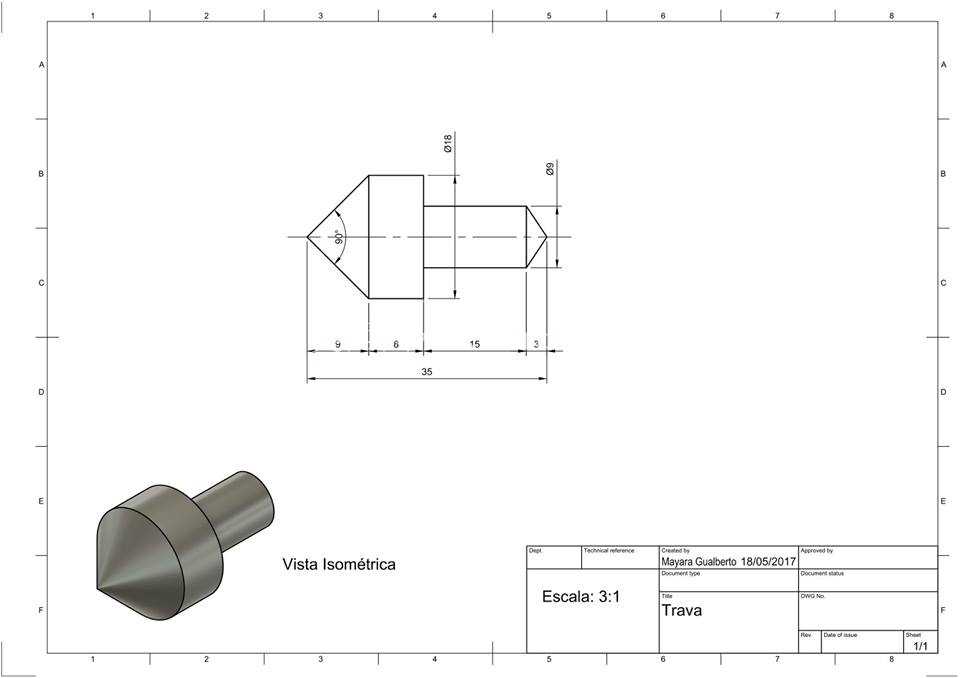

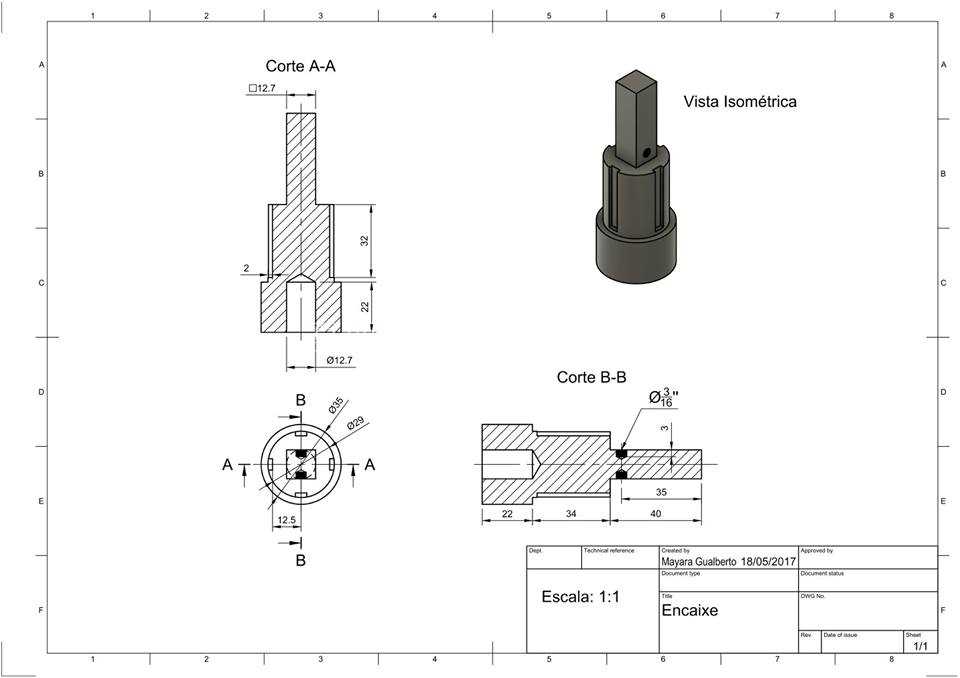

　　锁舌组件采用阶梯轴结构设计，大直径端为受力锁止面，表面做了防滑纹理处理，小直径端用来套设复位弹簧，弹簧的预压行程经过测算，在锁止状态下能提供足够的轴向顶紧力，避免受振动影响出现意外松脱，解锁时只需要按压锁舌端部即可压缩弹簧，让锁止面脱离对接件的卡槽，实现快速解锁。与基座铰接配合的对接端构件，设计了带齿形的啮合面，和绿色齿圈零件配合时，能实现多档位的角度调节，齿形采用渐开线短齿设计，啮合时接触面积大，抗挤压能力强，调节档位间隔为15度，能覆盖绝大多数常用角度的定位需求，齿圈的内孔设计了扁位结构，和对接轴装配时能传递扭矩，避免相对转动。这套快拆式锁紧调节机构的结构设计，核心面向需要频繁拆装、快速锁止定位的工装夹具、便携设备装夹、小型操作台调节等场景，在实际产线换型、户外便携装备搭建、实验室工装快速调整环节中，这类结构能大幅减少拆装耗时，降低对额外工具的依赖。从爆炸视图呈现的装配逻辑来看，长条形主体基座作为核心承载件，一端设计了环形铰接孔位，用来穿装转轴类构件实现与对接端的转动连接，基座中段开设的方形通槽是锁止行程的核心空间，槽体的宽度公差控制在H7级别，保证内部锁舌滑动时无卡滞、无过量旷量。

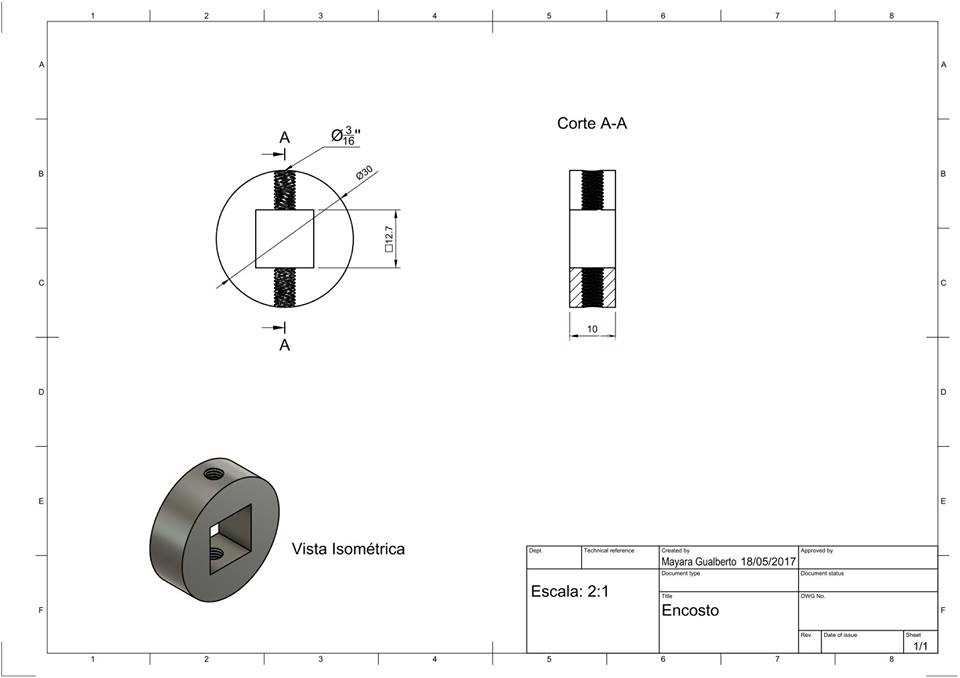

　　整套机构的紧固件全部采用标准内六角圆柱头螺钉和六角头螺栓，螺钉规格统一为M3和M4两种，减少装配时的工具更换频次，铜质衬套嵌装在铰接孔位置，降低转动副的磨损量，延长构件的使用寿命，衬套的壁厚控制在1.5mm，过盈压装到基座孔内后，内孔精度能达到H8，和铰接轴的配合间隙控制在0.02-0.05mm之间，既保证转动灵活，又不会出现径向晃动。从安装边界来看，整套机构收拢状态下的总长度为128mm，主体基座的宽度为22mm，最大安装厚度方向尺寸为32mm，安装孔位分布在基座尾部，两个安装孔的中心距为40mm，孔直径为4.5mm，适配M4规格的安装螺钉，能直接固定在厚度1-5mm的安装板上，不需要额外做沉孔加工。

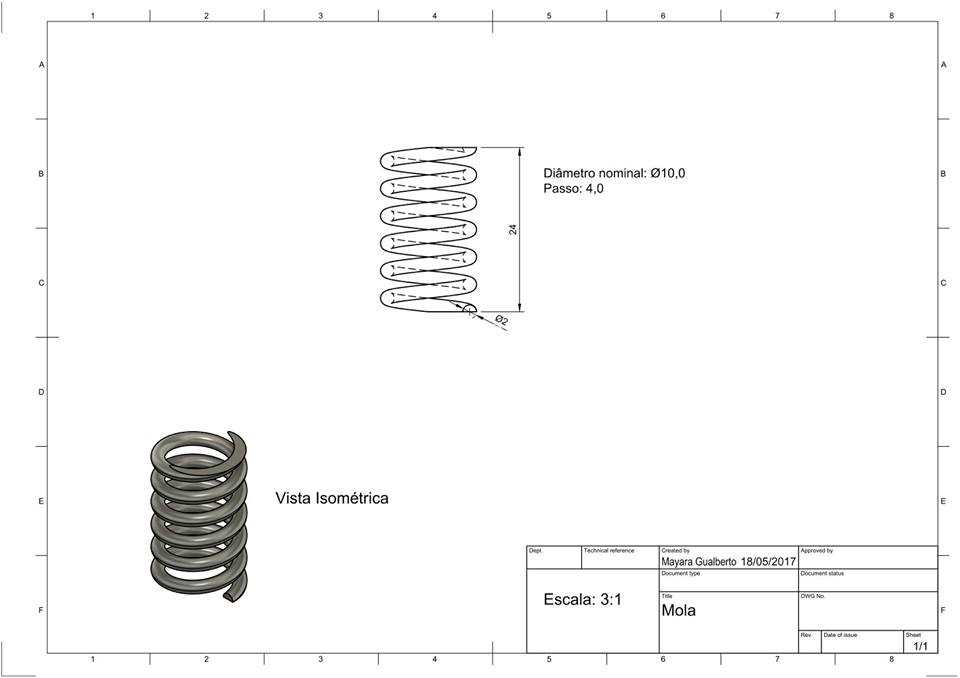

　　设计过程中特意将所有受力构件的棱角做了R1-R2的圆角处理，既避免应力集中导致的构件断裂，也能减少装配和使用过程中锐边划伤的风险，弹簧的选型经过反复验证，钢丝直径为0.8mm，中径为6mm，自由长度为20mm，预压量为5mm时的弹力为12N，刚好能保证锁止可靠，同时按压解锁的力度控制在15N以内，操作手感舒适不会过于费力。齿形啮合部分的齿高设计为2mm，啮合深度达到1.5mm时就能承受15N·m的扭矩，完全满足小型工装、便携设备的锁止受力需求，不会因为受力过大出现跳齿、滑牙的问题。

　　所有塑料材质的构件都采用加纤尼龙材质，兼顾强度和轻量化需求，金属构件除了铜衬套和紧固件之外，主体基座和锁舌都采用6061铝合金硬质阳极氧化处理，表面硬度达到HV400以上，耐磨性能优异，整体重量控制在85g左右，不会给搭载的设备带来过多的重量负担。在实际装配流程中，先将铜衬套压入基座的铰接孔，再把复位弹簧装入基座的槽体内，随后穿入锁舌组件，将齿圈套在对接构件的转轴上，再把对接构件的转轴穿入铜衬套内，最后拧入尾部的紧定螺钉限制转轴的轴向窜动，再装上端部的限位螺钉和调节拨块，整套装配流程不需要专用工装，普通操作人员在2分钟内即可完成整套机构的组装，后期维护时也能快速拆解更换磨损的零件，不需要整体报废，能有效降低使用成本。
