2位间距5mm直插式接线端子结构设计

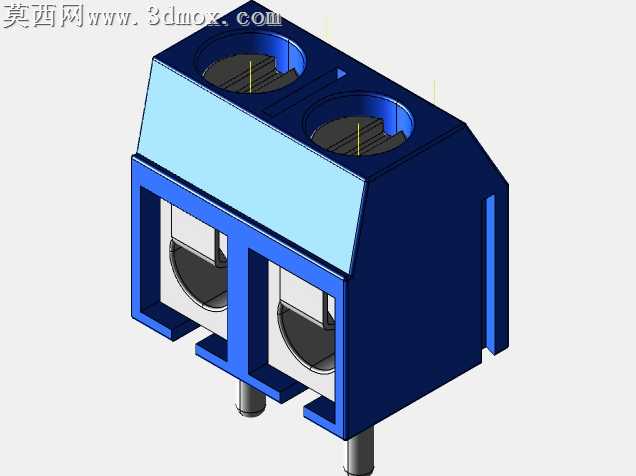

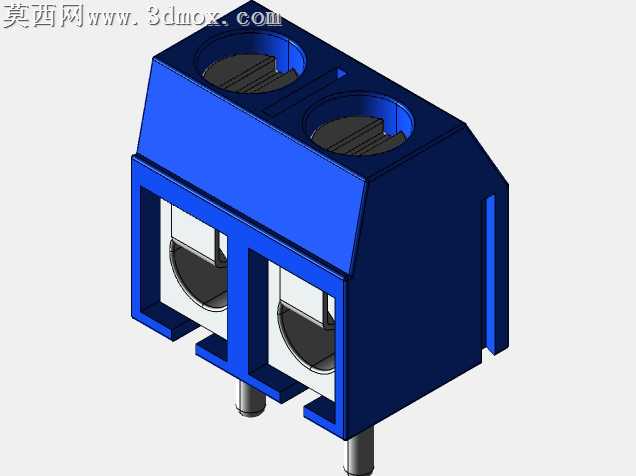

本作品为2位直插式PCB接线端子的三维参数化建模成果，建模过程严格遵循电子连接器行业的尺寸规范，精准还原产品的实际装配结构与外观特征。建模阶段以实际产品测绘尺寸为基准，先完成绝缘基座的主体轮廓构建：基座采用阶梯式外形设计，上部开设两个圆形导线插入孔，孔内壁设计防滑齿纹结构，用于增大与导线外皮的摩擦力，避免导线受外力拉扯出现松脱；基座中部为压线结构的容纳腔，腔体内侧设置导向卡槽，用于限位压线金属件的活动行程，保证压线动作的顺畅性；基座下部伸出两根定位插针，插针位置严格匹配2位5mm的标准间距，适配常规PCB板的焊盘孔位设计，插针根部设置定位凸台，可在焊接时实现端子与PCB板的预固定，避免焊接过程中端子偏移。金属部件建模区分压线弹片与接线插针两部分，压线弹片采用弧形压线面设计，可适配不同线径的单股或多股导线，弹片设置弹性形变让位结构，保证多次拧动压线螺丝后仍能保持足够的压紧力；插针采用圆柱形结构，表面做光滑处理，便于插入PCB焊盘同时保证焊锡的浸润效果。材质渲染阶段，绝缘基座赋予深蓝色阻燃PA66塑料材质，调整材质参数还原工程塑料的哑光磨砂质感，金属部件赋予镀镍金属材质，模拟金属件的轻微反光与金属光泽，不同部件的材质区分清晰，可直观分辨绝缘部分与导电部分的结构边界。结构设计上充分考虑实际使用需求，基座两侧设置拼接卡槽，可根据实际接线需求横向拼接扩展位数，适配不同点位的接线场景；导线插入孔做倒角导向处理，便于导线快速插入接线腔；压线螺丝的容纳孔做沉台设计，保证螺丝拧紧后头部不超出基座上表面，避免相邻端子间出现安全间隙不足的问题。整体建模过程严格控制各部件的装配公差，所有活动部件预留合理的装配间隙，既保证模型可直观展示产品的装配关系，也可用于后续的产品开模验证、装配干涉检查等工程场景，模型结构完整无破面，各特征参数可编辑调整，便于根据不同的间距、位数需求快速衍生出同系列的不同规格接线端子模型。
