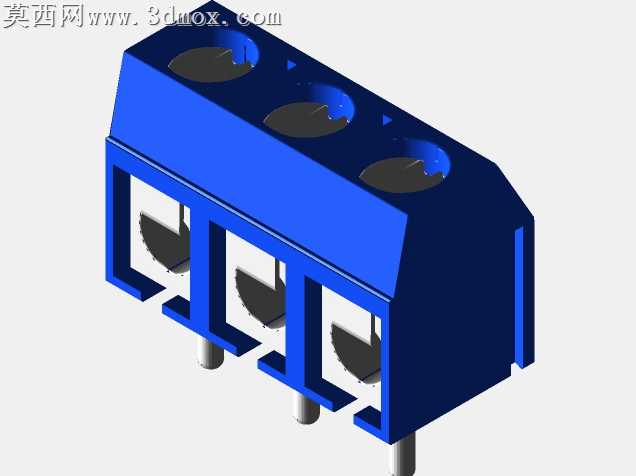

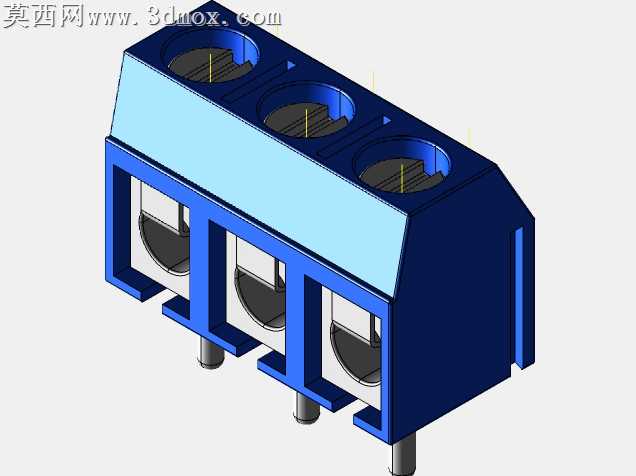

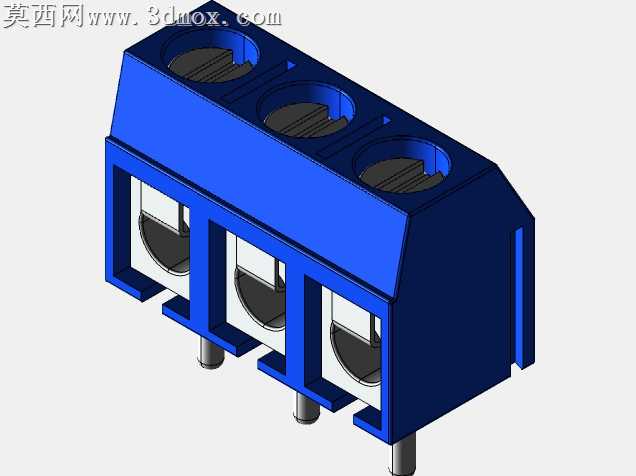

TB5P三芯5mm间距接线端子连接器

本模型为TB5P系列三芯贯通式接线板连接器，采用三维参数化建模方式完成全结构复刻，建模过程严格遵循实物测绘尺寸，精准还原产品15mm总长、7.6mm总宽、10mm总高的外形规格，以及相邻引脚5mm的标准间距参数，适配常规THT通孔焊接工艺的PCB安装需求。建模阶段优先搭建基础定位骨架，先确定底部三根金属插针的中心轴线与安装基准面，再依次构建绝缘基座、压线夹片、顶部锁线孔位的结构特征，所有倒角、拔模斜度均参照工业塑胶件的生产工艺要求设置，避免出现建模结构与实际注塑生产逻辑冲突的问题。材质渲染层面，主体绝缘基座采用深蓝色阻燃PA66工程塑料材质，调整材质参数还原塑胶件半哑光的表面质感，适当添加细微的颗粒纹理模拟真实注塑件的表面肌理；内部导电夹片与底部插针采用镀镍铜合金材质，设置金属特有的弱反射高光与轻微做旧质感，区分金属部件与塑胶基座的视觉差异，同时对压线部位的弧形缺口、插针根部的定位凸台等细节做精细化处理，保证结构特征清晰可辨。结构设计上，该连接器采用三回路并列排布结构，顶部三个圆形进线孔对应下方三个独立的压线腔，每个腔体内部设置弧形压线结构，可适配对应线径的导线压接固定，底部插针带有定位台阶，既可以保证焊接时的插入深度一致，也能在过波峰焊时起到限位阻挡的作用，基座两侧设置的导向凸棱可适配多组端子并排拼接使用的场景，满足不同回路数的接线需求。建模过程中对所有配合间隙做了合理还原，比如夹片与基座腔体的装配间隙、插针与基座安装孔的配合公差都按照实际装配要求设置，既保证模型视觉上的真实感，也能为后续的结构验证、PCB封装设计提供准确的三维参考，模型整体布线规整，特征树逻辑清晰，可根据需求快速修改引脚数量、间距等参数，衍生出同系列不同规格的端子模型。
