手动法兰式球阀三维结构展示模型

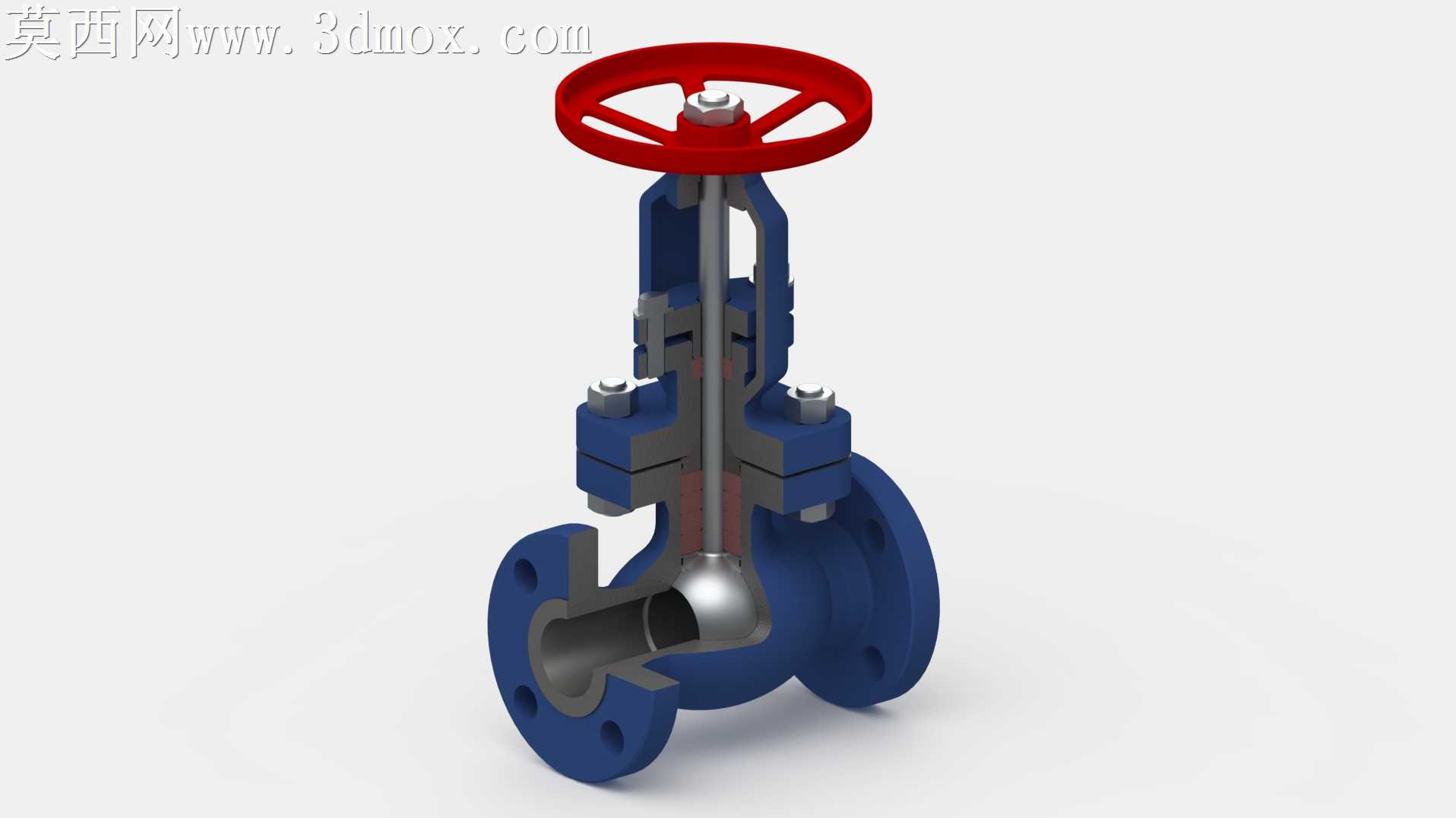

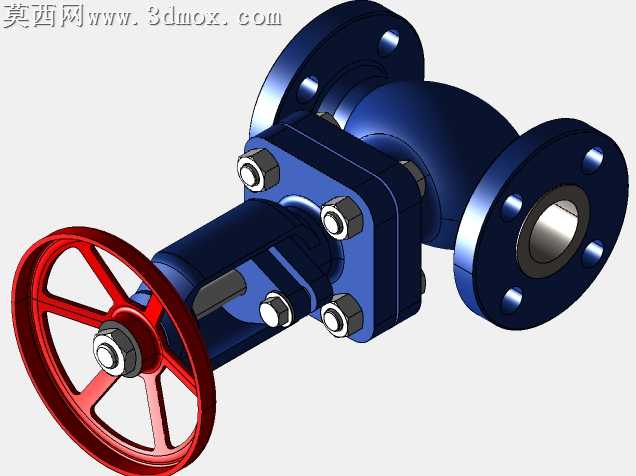

本模型为手动法兰连接式球阀的剖切展示三维模型，建模过程中采用参数化特征建模思路，先以旋转特征构建阀体的整体流道与外部法兰结构，阀体部分采用对称式建模逻辑，先完成单侧法兰与流道腔体的特征绘制，再通过镜像命令快速生成对称侧结构，保证两侧法兰安装孔位、流道口径的尺寸一致性，法兰端的螺栓孔采用圆周阵列方式排布，严格匹配通用法兰的安装尺寸规范，确保模型可直接用于工程装配参考。模型做了半剖切处理，清晰展示内部球体阀芯、阀杆、密封组件的装配关系：球体阀芯采用整球开孔结构，开孔直径与阀体流道口径保持一致，实现全通径的流体通路设计；阀杆部分做了阶梯轴结构设计，下端与球体顶部的卡槽配合传递扭矩，中部设置密封填料腔的安装位，上端预留手轮连接的方轴结构，还原真实阀门的扭矩传递路径。手轮部分采用轮辐式结构，通过圆周阵列生成五根轮辐连接外圈轮缘与中心轮毂，轮毂处设置与阀杆方轴匹配的方孔，顶部添加六角压紧螺母的细节特征，还原手轮的紧固结构。材质渲染阶段，阀体部分赋予深蓝色哑光铸铁材质，还原工业阀门常用的铸钢喷塑外观质感，手轮赋予亮红色烤漆金属材质，与阀体形成鲜明视觉区分便于识别操作部件，内部球体阀芯、阀杆、连接螺栓赋予抛光不锈钢金属材质，通过调整金属材质的粗糙度、反射率参数，还原金属零件的光泽质感，密封件部分赋予黑色橡胶哑光材质，区分不同功能的零件结构。模型整体装配层级清晰，各零件间的配合关系完全符合真实球阀的装配逻辑，剖切视角的设计可以让使用者直观理解阀门的内部构造、流体通路走向以及手动操作的动力传递路径，可用于阀门结构教学、工业管道系统装配示意、产品宣传展示等场景，模型的各零件特征保留完整参数，可根据实际工程需求调整通径、压力等级、法兰尺寸等参数，快速衍生出不同规格的同类型球阀模型。
