散装物料输送用旋转阀结构三维设计

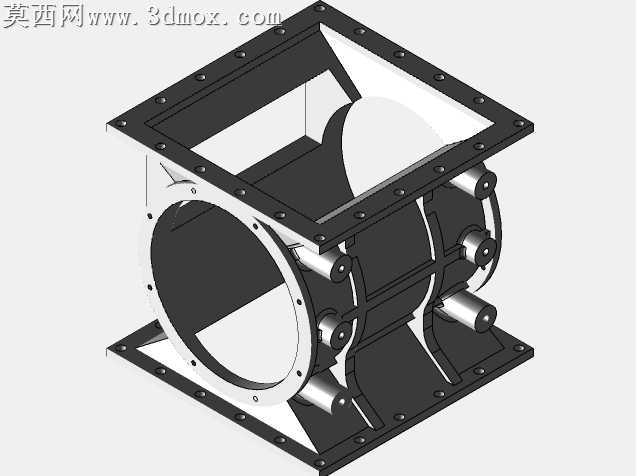

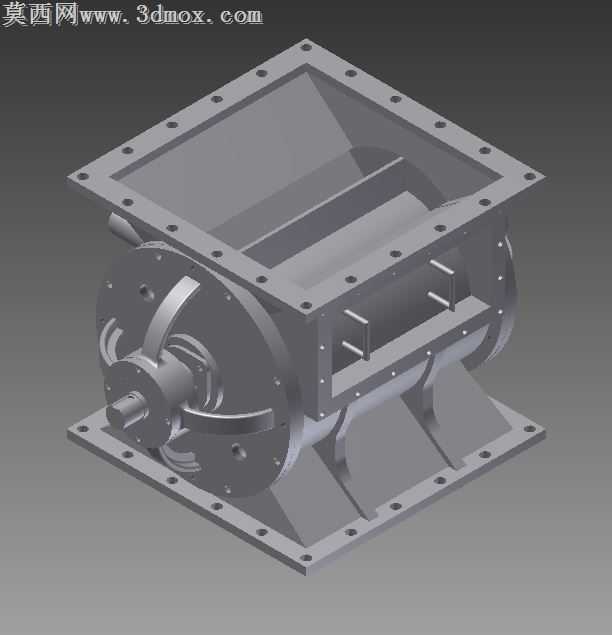

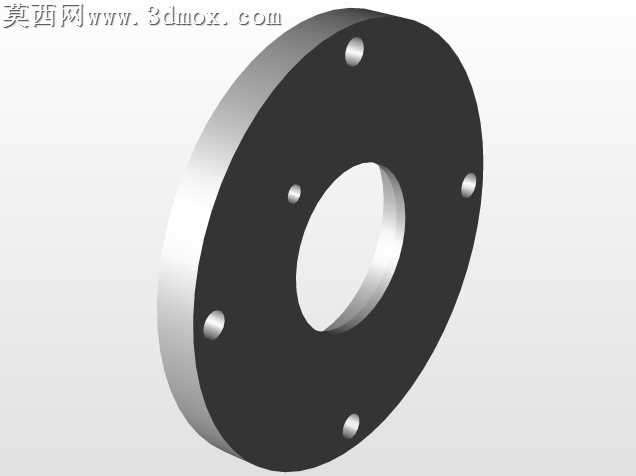

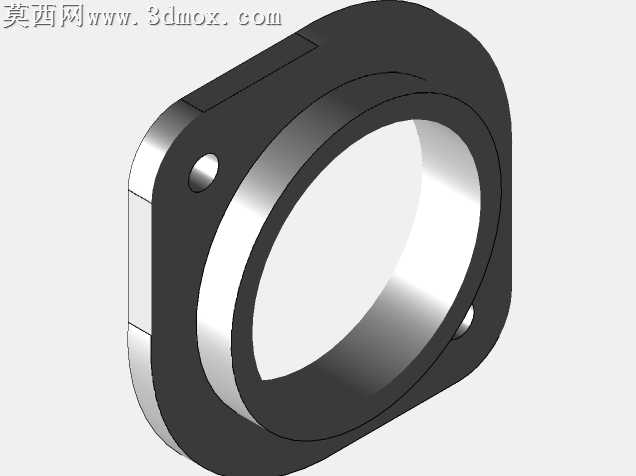

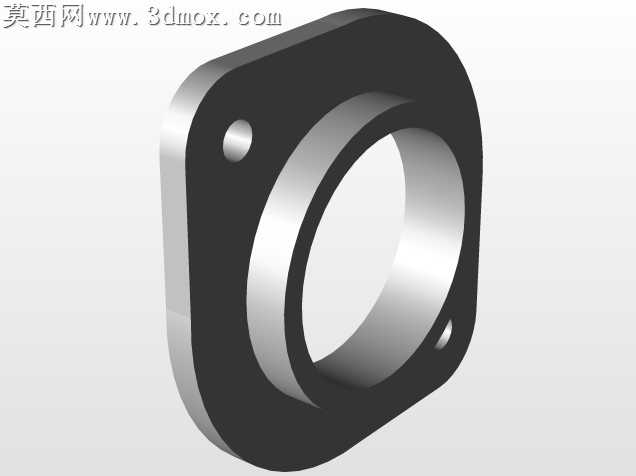

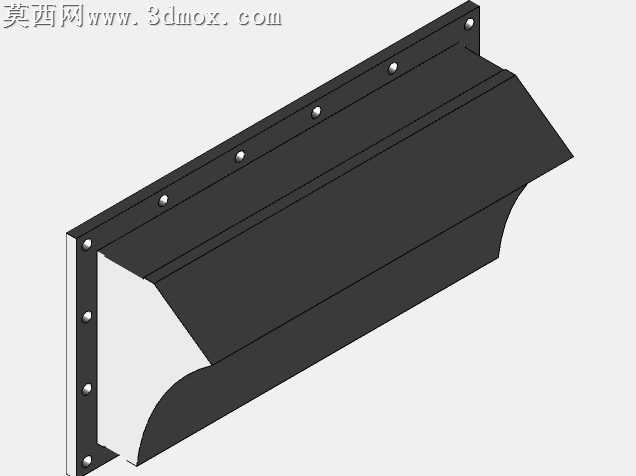

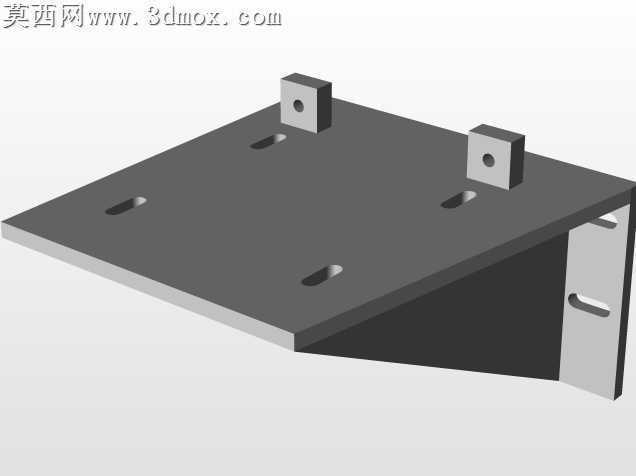

本作品为散装物料输送场景配套的旋转阀三维设计成果，建模阶段采用全参数化建模逻辑，先梳理旋转阀的核心功能逻辑：作为散料输送系统中的锁气卸料部件，需要兼顾上下法兰接口的密封连接、内部转子的平稳运转、壳体的承压支撑三大核心需求，建模时优先搭建基准坐标系，依次完成上下带螺栓孔的方形法兰接口、中部方形壳体腔体、侧部端盖密封结构、底部支撑脚座、内部带叶片的转子组件、伸出端传动轴的特征搭建，每一处螺栓孔的排布均遵循通用法兰连接标准，孔位间距、孔径大小匹配常规工业管道的连接规范，保证模型具备实际生产参考价值。材质渲染阶段针对不同部件匹配对应工业材质：壳体、端盖、支撑脚座采用铸铁哑光金属材质，还原铸造壳体的粗糙磨砂质感，表面添加轻微的使用磨损痕迹提升真实感；传动轴、转子叶片采用机加工钢材材质，表面设置细腻的金属反光效果，区分加工面与非加工面的质感差异；法兰密封面做平整光滑的材质处理，还原密封面的精加工特征。结构设计上，上下法兰采用方形带围边的结构，相比圆形法兰更适配大口径方形料斗的对接需求，法兰面均匀排布一圈螺栓连接孔，保证连接时的受力均匀；内部转子采用多叶片分隔结构，叶片与壳体内壁保留合理的运转间隙，既避免运转时的卡滞摩擦，又能保证锁气效果，减少上下腔的气体窜流；侧部端盖采用螺栓与壳体连接，方便后期拆解维护转子与密封件，传动轴伸出端预留了驱动部件的安装位，可直接匹配减速电机的输出轴连接；底部设置两个对称的支撑脚座，脚座上开设安装长孔，方便设备在机架上的安装固定与位置调整。设计思路上围绕散装物料搬运的实际工况展开，充分考虑粉体、颗粒类散料输送时的锁气、均匀卸料需求，整体结构紧凑，受力路径清晰，所有部件的装配关系完全符合实际装配逻辑，不存在干涉问题，可直接用于教学演示、方案展示或后续的工程图纸转化。
