LCM1602C字符型液晶显示模块三维设计

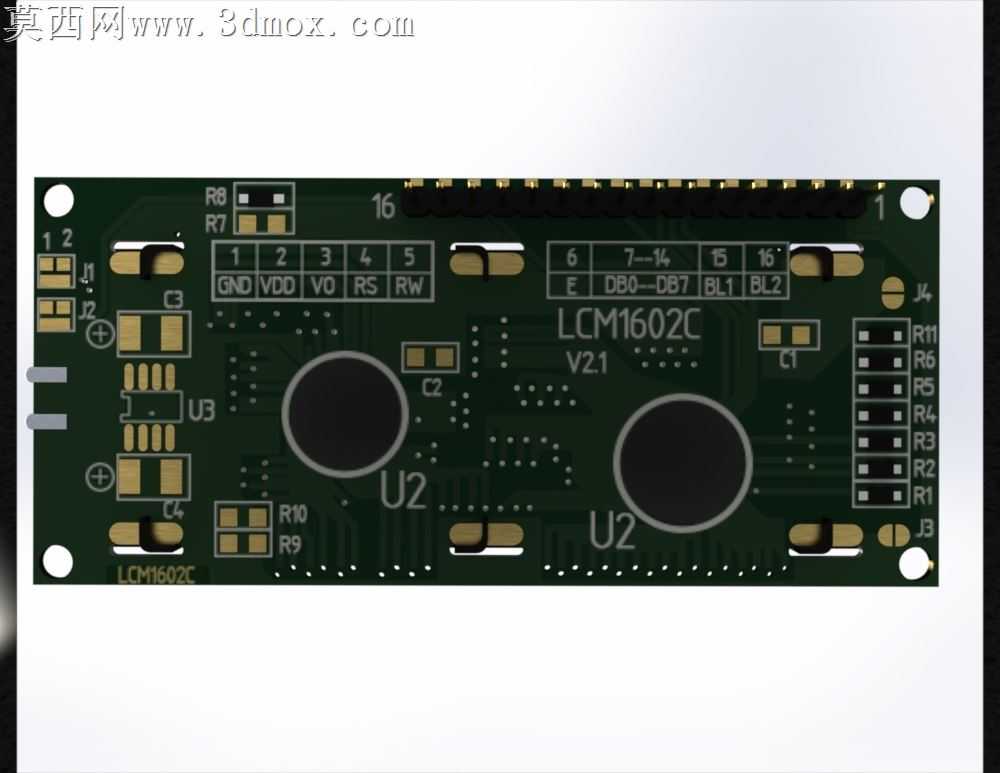

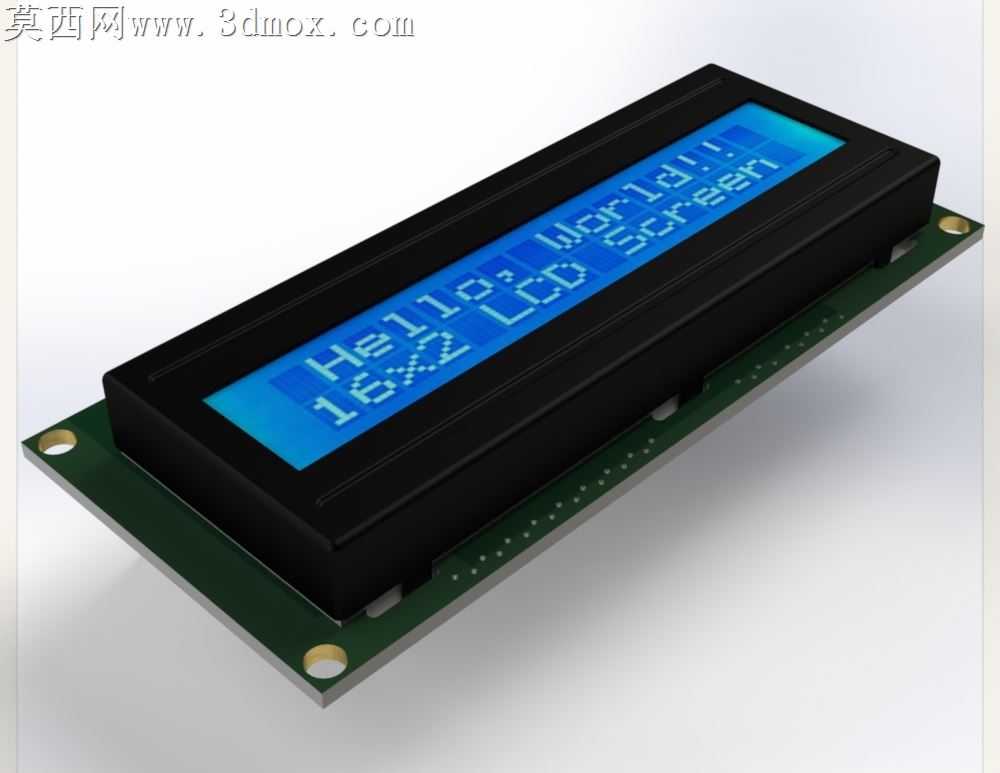

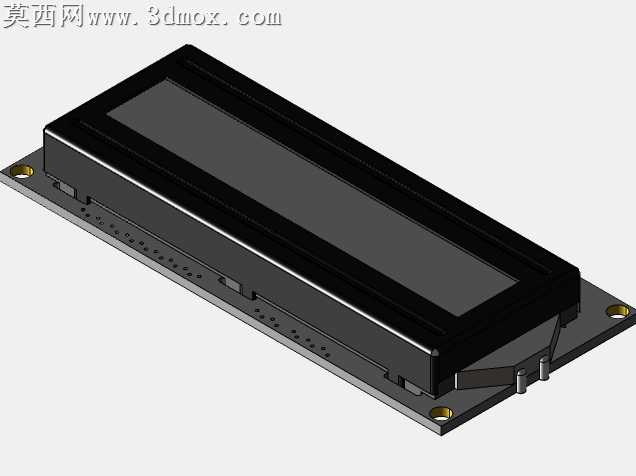

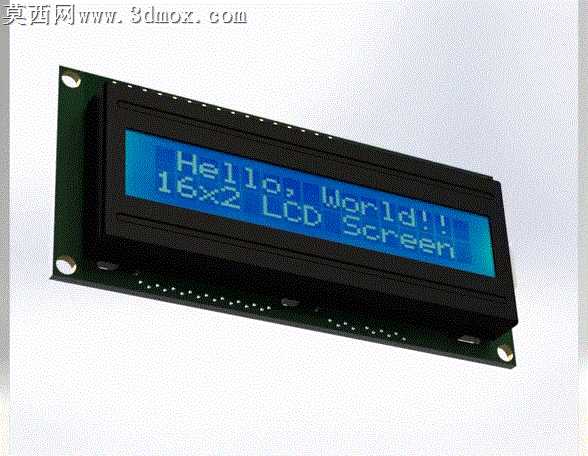

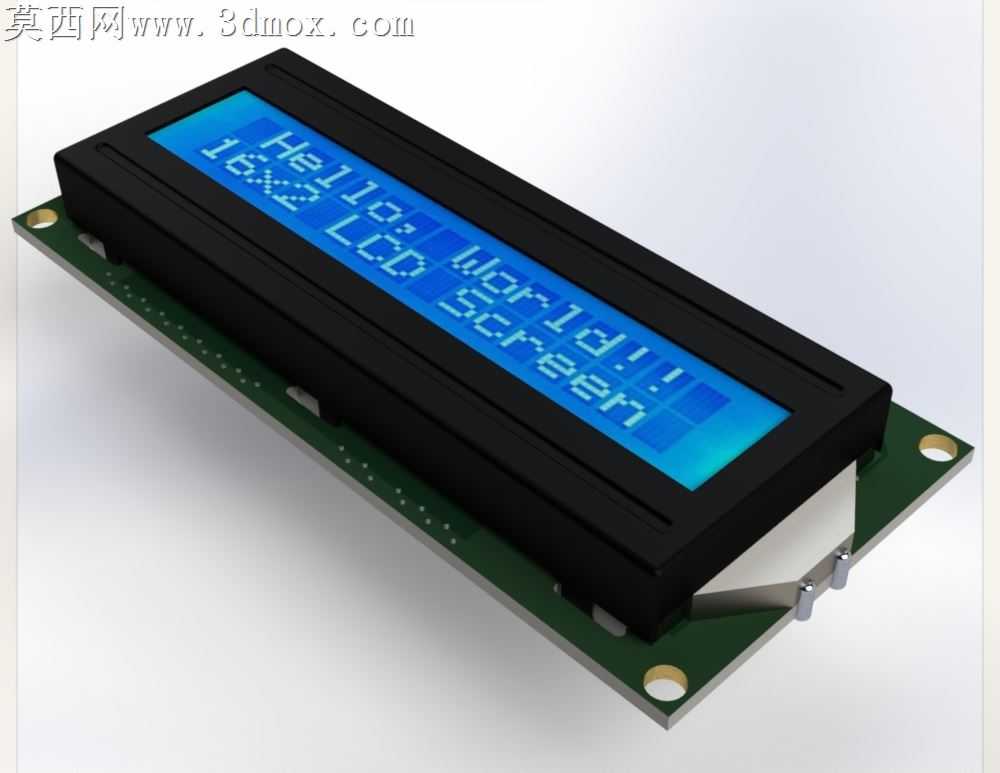

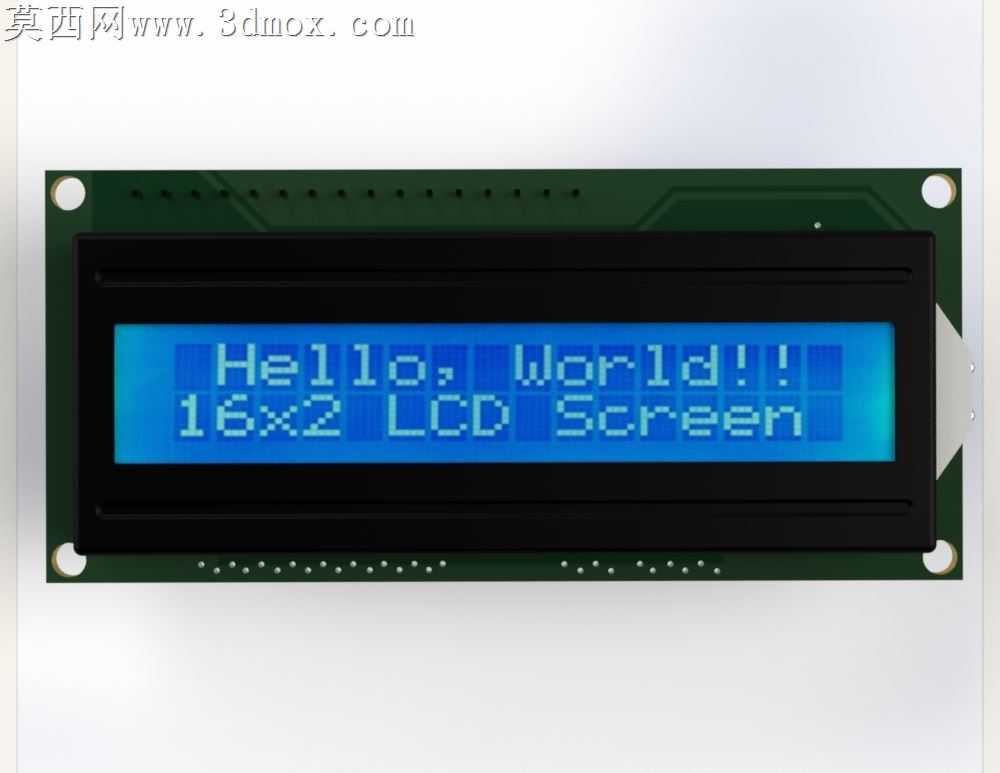

本作品为LCM1602C字符型液晶显示模块的三维建模成果，建模过程以实物测绘尺寸为基准，完整还原该款16x2字符液晶的全部结构细节。建模阶段首先搭建PCB基板的主体轮廓，精准还原基板四角的安装固定孔位、边缘的定位缺口，以及基板上排布的引脚焊盘、走线区域的凸起结构，严格匹配实物的安装尺寸公差，确保模型可直接用于整机装配的干涉检查。显示区域部分单独构建液晶层、背光层的分层结构，还原液晶玻璃的薄型通透质感、边框的黑色遮光胶条结构，以及屏幕下方的背光导光板轮廓，屏幕表面的字符显示区域做了微凹的细节处理，贴合实物的屏幕装配形态。板载元器件部分逐一还原主控芯片、背光LED、限流电阻、对比度调节电位器的外形与排布位置，每个元器件的高度、引脚形态都参照实物建模，还原PCB板上元器件错落的装配层次，没有遗漏板载的小型贴片元件的细节特征。材质渲染阶段，PCB基板采用深绿色阻焊层材质，搭配哑光锡色的焊盘与引脚材质，还原真实电路板的质感；液晶屏幕部分采用半透明的玻璃材质搭配淡蓝色背光材质，模拟通电状态下的蓝底白字显示效果，渲染出屏幕显示“Hello,World!! 16x2 LCD Screen”字符的真实状态，遮光胶条采用哑光黑色塑料材质，板载芯片采用黑色哑光塑封材质搭配银色引脚材质，金属安装孔做了镀锡的亮面金属质感处理。结构设计上完整还原模块的装配层级，从底层PCB基板到中层元器件、上层液晶模组的堆叠关系完全匹配实物，所有可拆分部件都保留了独立的结构面，方便后续做装配动画拆解或者结构修改。建模过程中对屏幕与PCB的连接斑马条、背光模组的固定卡扣都做了细节还原，没有简化关键的装配结构，确保模型不仅具备外观展示效果，还能满足结构验证、产品演示的使用需求，渲染阶段采用柔和的漫反射光照，突出模块各部分的材质差异与结构细节，整体效果贴近实物拍摄的视觉感受。
