1602字符型液晶显示模块三维设计

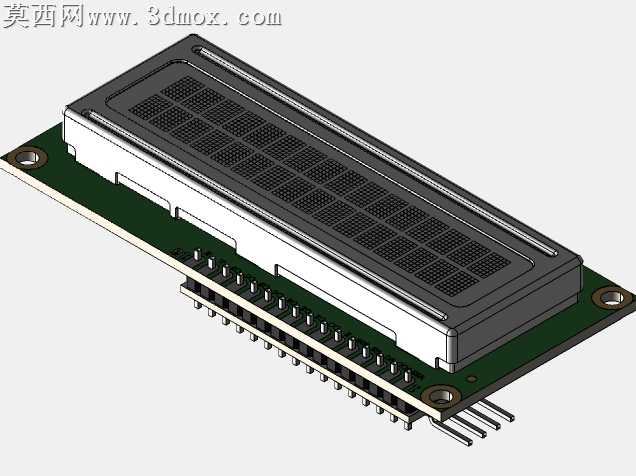

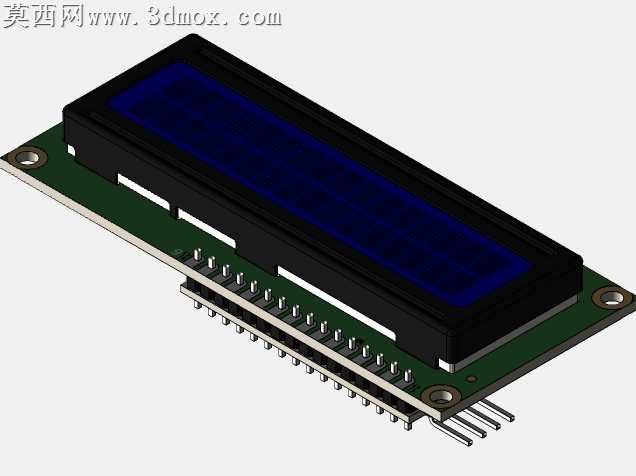

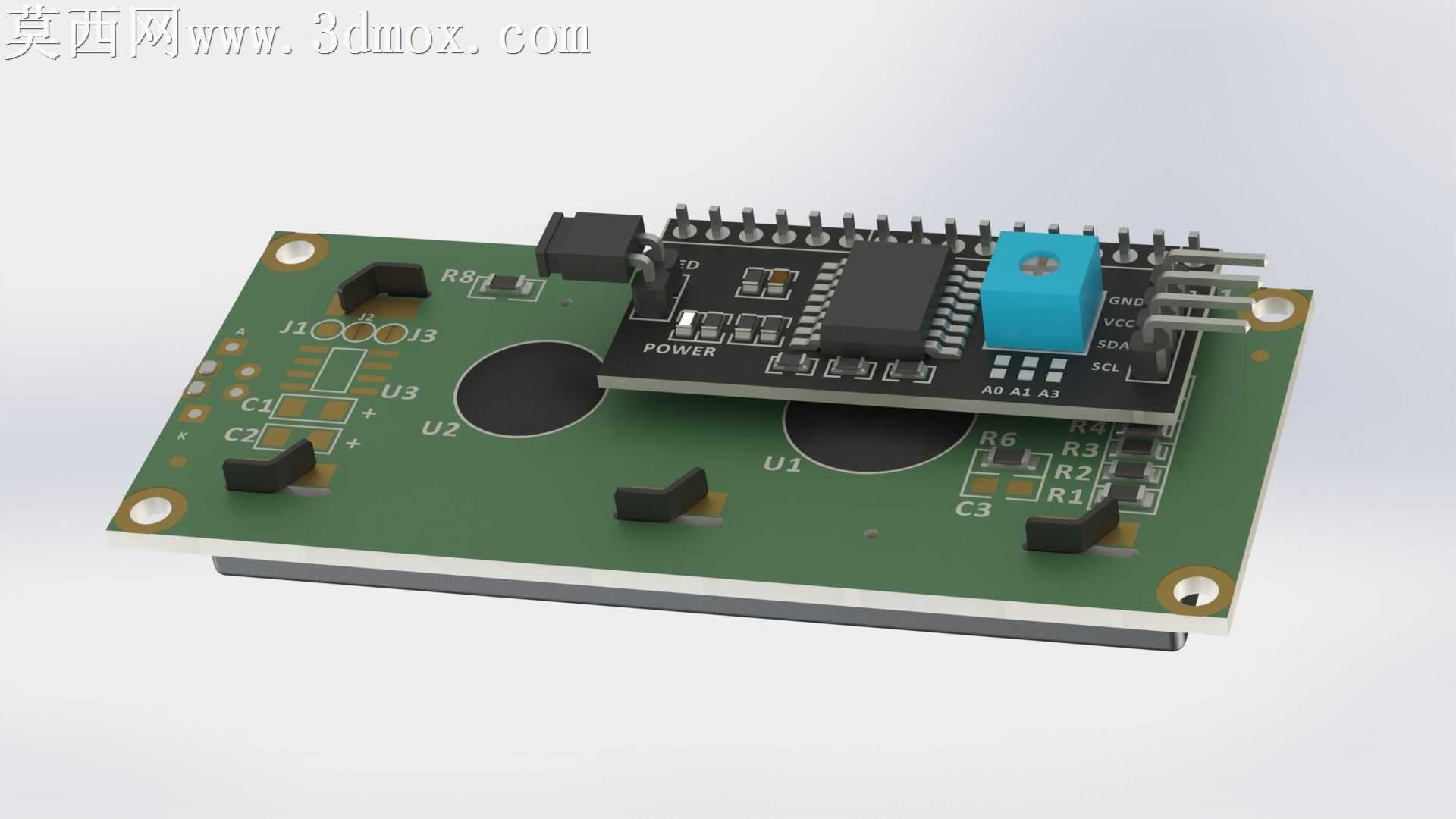

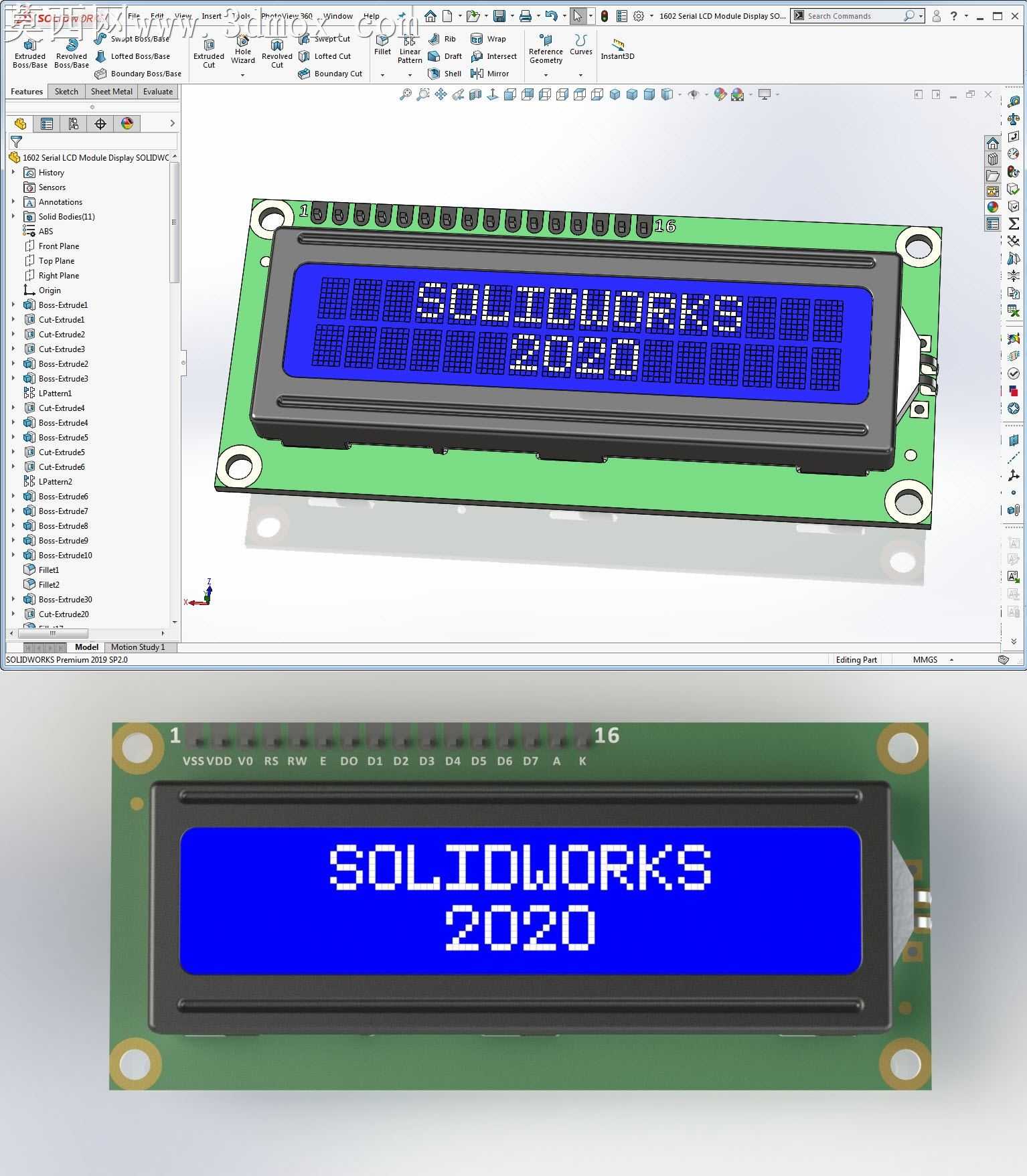

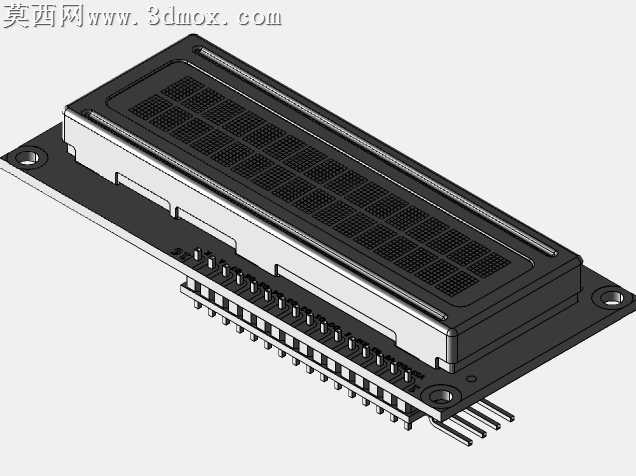

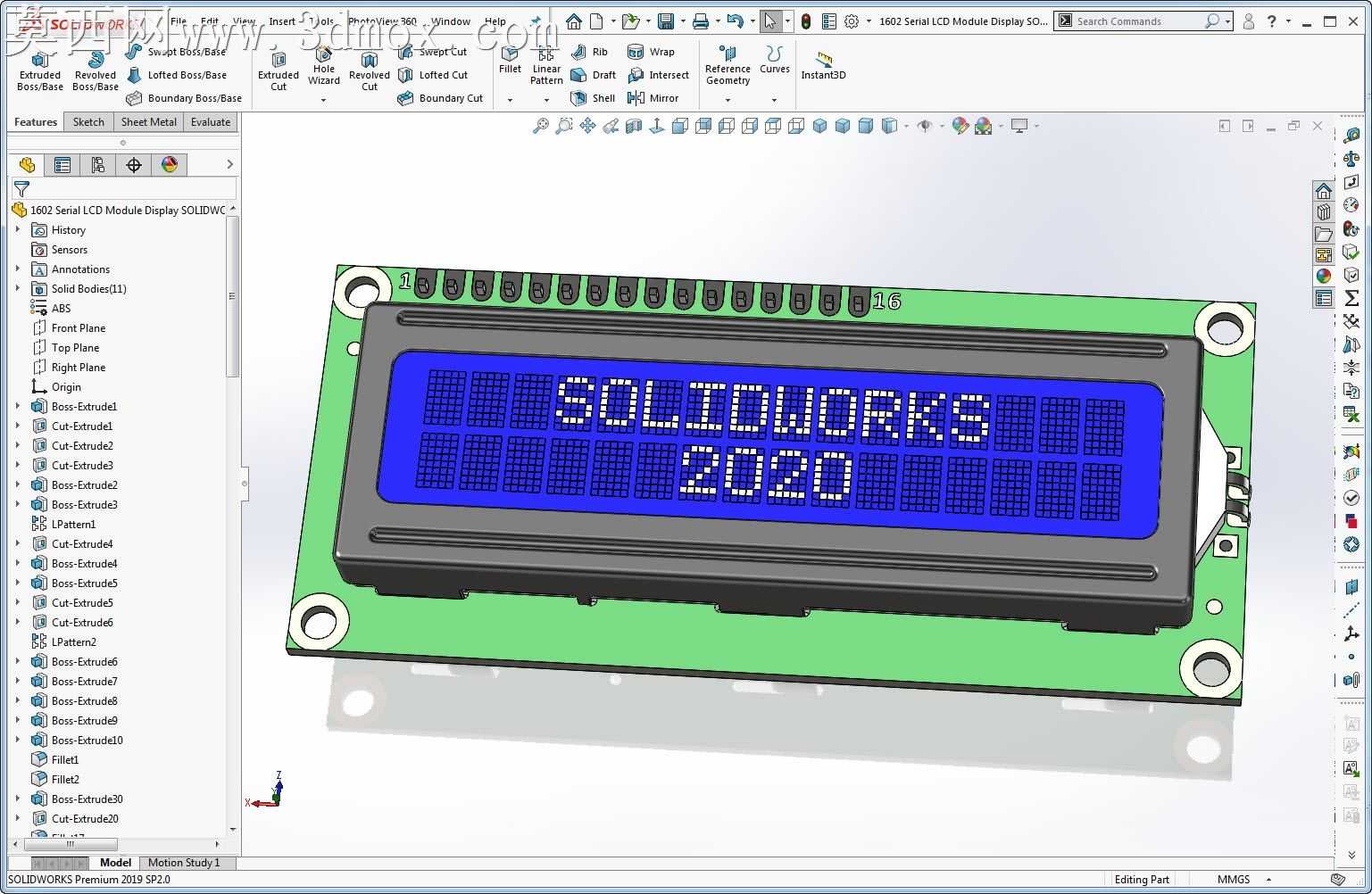

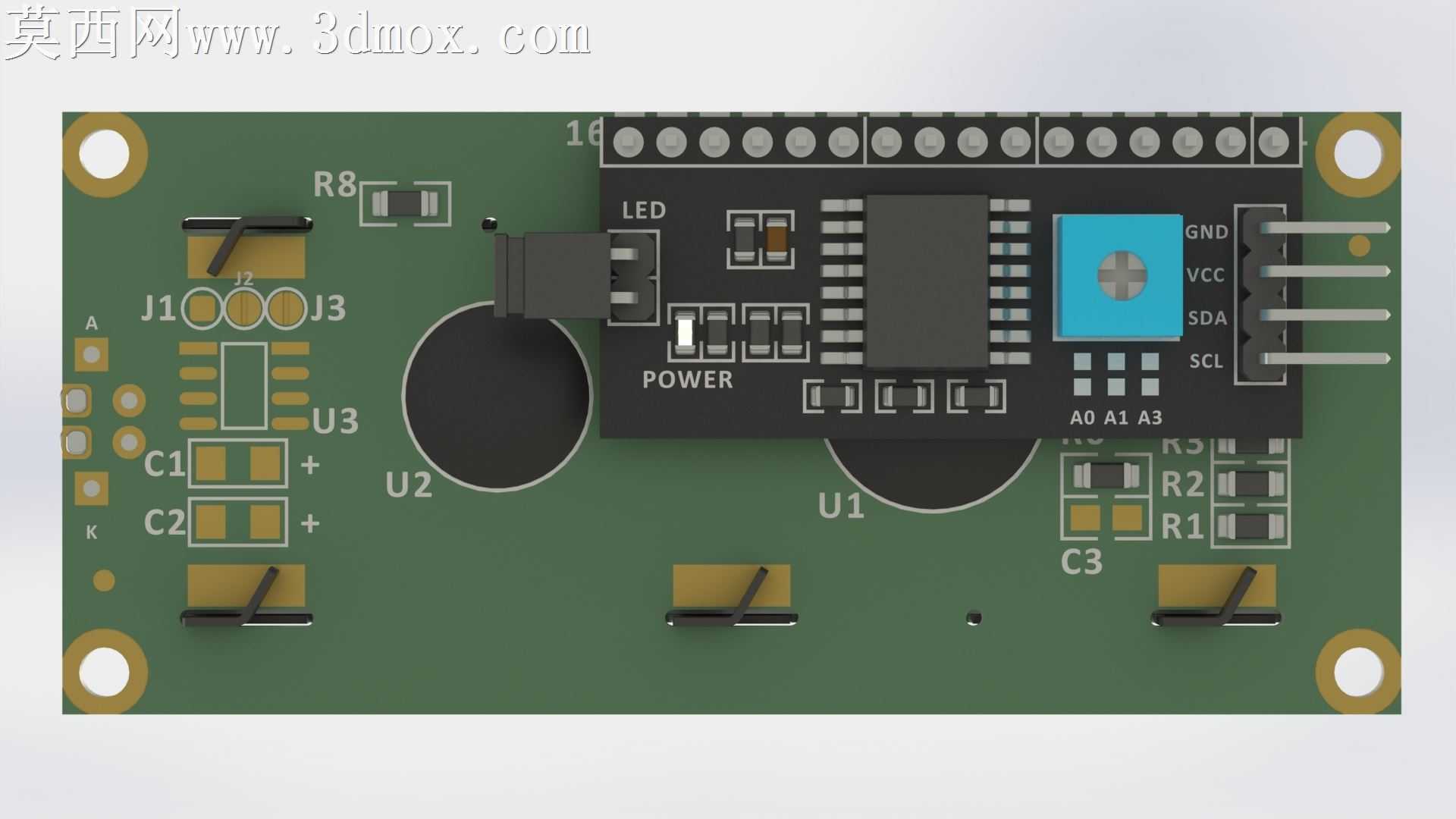

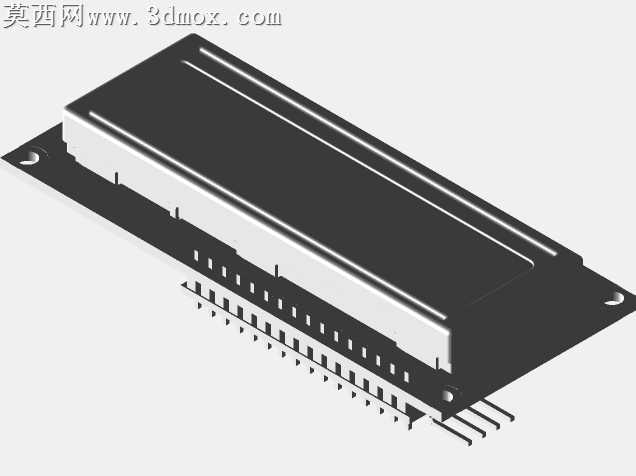

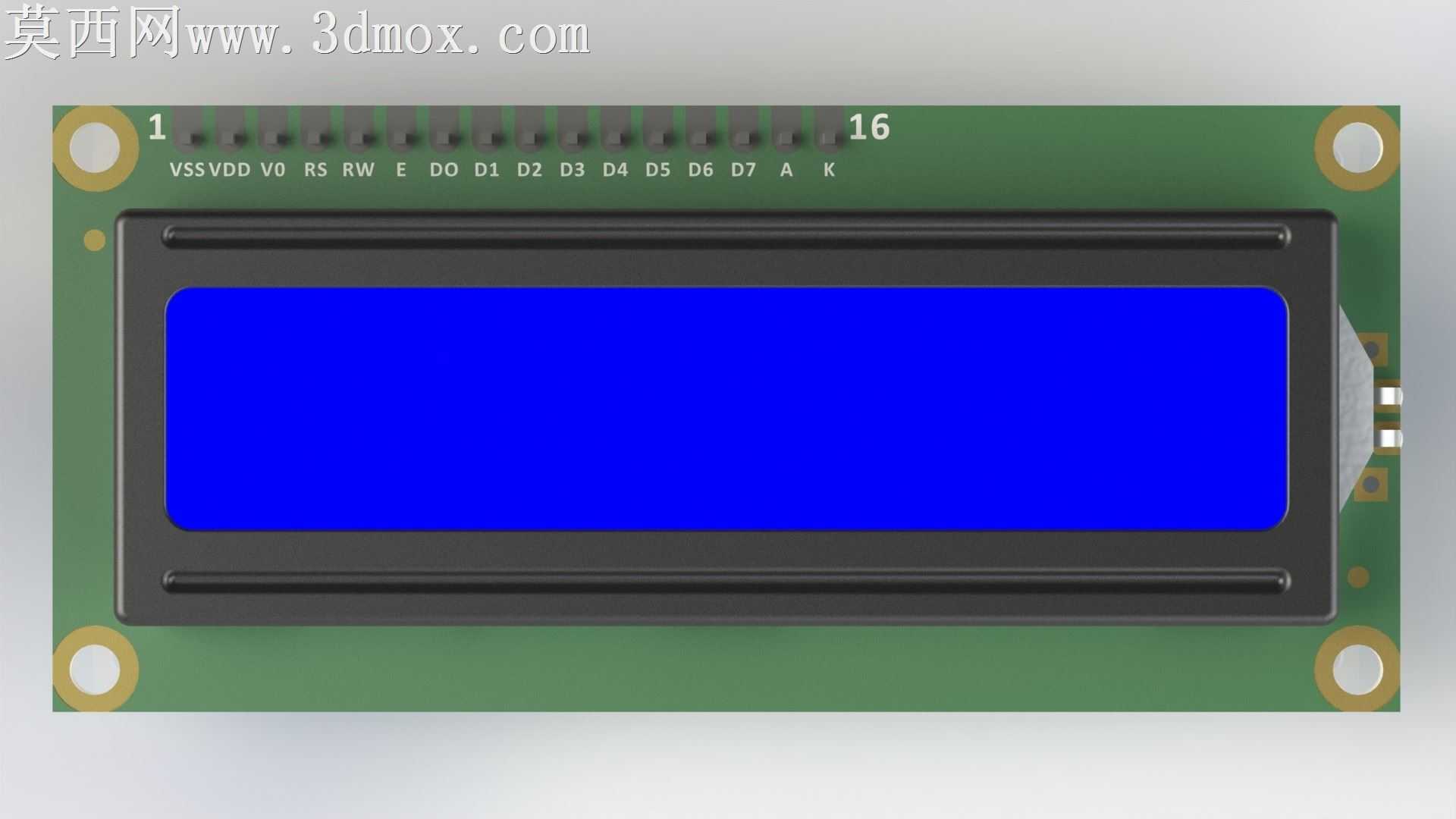

本作品为1602字符型液晶显示模块的三维设计成果，建模阶段依托SolidWorks平台完成全尺寸还原，严格遵循实物的外部轮廓、安装孔位、接口排布等核心尺寸参数，确保模型与真实1602液晶屏模块的装配适配性完全达标。建模过程中针对模块的分层结构做了精细化处理：底层PCB基板部分还原了板材的哑光绿色质感，精准复刻了板边固定孔的金属包边细节、板载引脚的排布位置与焊盘轮廓；中间液晶封装部分还原了黑色塑料边框的哑光注塑质感，对边框的卡扣结构、边缘倒角做了符合工业生产标准的细节处理；上层液晶显示区域做了特殊的材质与显示效果设计，在零件建模阶段通过添加像素化特征模拟液晶点阵的显示逻辑，可在渲染场景中直接呈现自定义的LCD文本内容，本次展示效果中呈现的字符内容即为建模阶段预设的显示测试内容。材质配置上针对不同部件做了区分调校：PCB基板采用哑光绿色阻焊层材质，搭配浅金色焊盘与银色引脚的金属质感；液晶边框采用黑色哑光ABS塑料材质，还原注塑件的细微磨砂质感；液晶屏幕部分采用半透蓝色背光材质，搭配白色像素字符的自发光效果，模拟1602液晶屏通电后的真实显示状态，同时在屏幕表面添加了极薄的透明玻璃层材质，还原真实屏幕的轻微反光特性。结构设计上重点保障外部尺寸的精准性，未对模块内部的驱动芯片、背光电路等不可见内部零部件做冗余建模，整体模型定位为装配测试与渲染展示用途，可直接嵌入各类电子设备、工控装置的三维装配场景中，用于验证显示模块的安装位置、装配间隙与整体视觉匹配度，无需额外调整即可适配各类整机装配的设计校验需求。渲染阶段采用工作室光源配置，通过多组柔光光源还原液晶屏的背光通透感与PCB板的材质层次，既呈现了模块在工程软件中的建模线框与特征树结构，也输出了接近实物效果的渲染成品，直观展现1602液晶模块的外观特征与显示效果，可用于电子类产品的方案展示、装配教学、结构验证等多个场景。
