微型钮子拨动开关三维结构设计

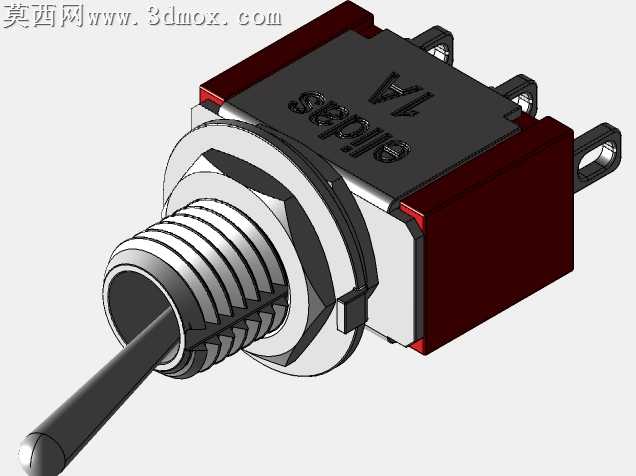

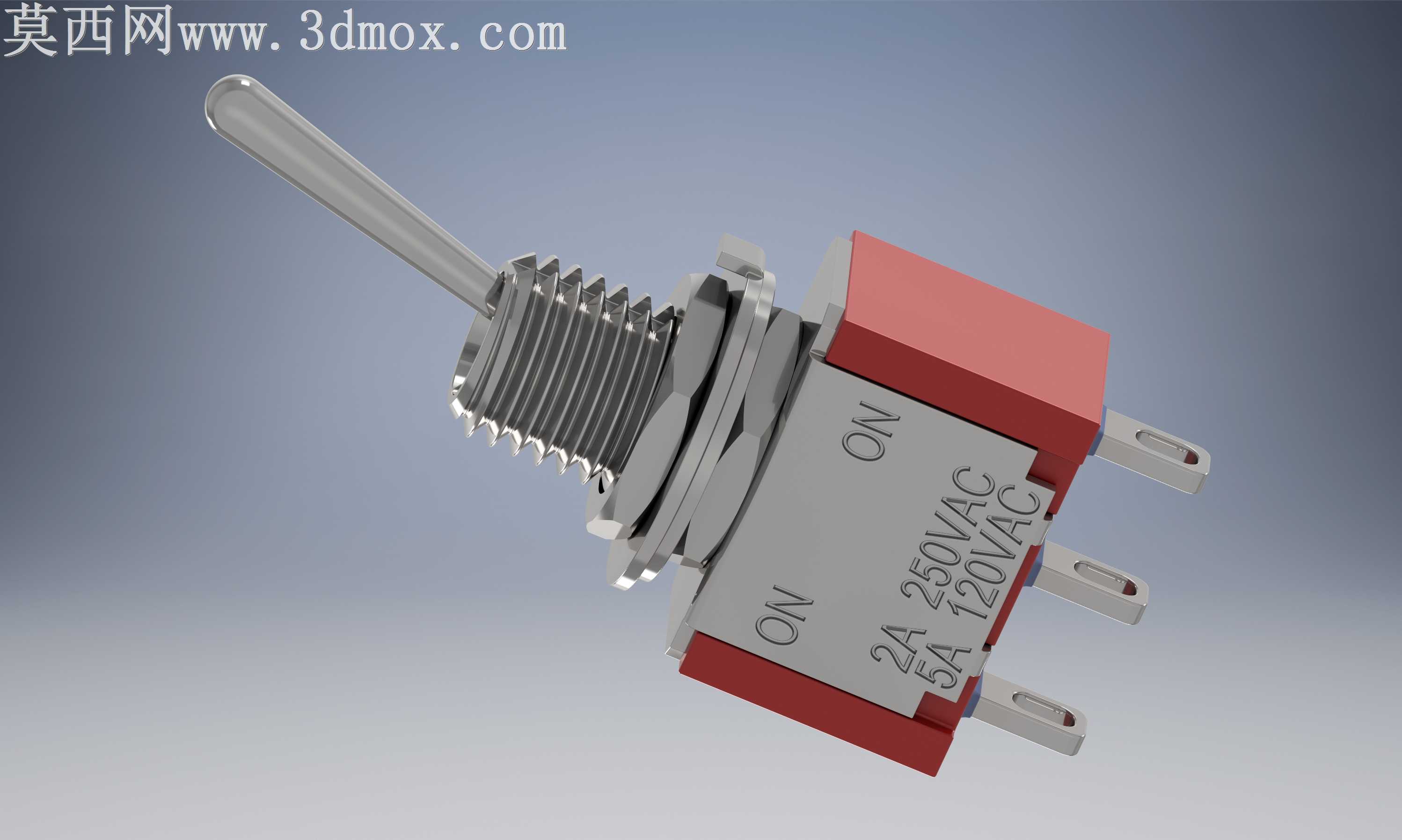

本作品为微型拨动开关的三维参数化建模设计，建模过程严格参照Elidas 1A11-NF1TSE实物规格进行1:1比例还原，整体建模逻辑遵循从核心结构到外观细节的递进流程，首先搭建开关的内部导通基座框架，再依次完成拨杆、螺纹安装座、接线引脚、绝缘外壳等部件的独立建模，最终完成整体装配约束，确保各部件的装配间隙、活动行程完全匹配实物的物理特性。建模阶段对拨杆表面的防滑滚花结构采用螺旋扫描阵列特征实现，还原了金属拨杆的细微纹理，螺纹安装座的标准螺纹采用精准螺旋扫描生成，保证螺纹规格与实物M6安装螺纹完全一致，三个扁平接线引脚的倒角、安装孔位均按照实物尺寸精准绘制，绝缘基座的棱角做了符合工业生产的微小圆角处理，还原注塑件的工艺特征。材质与渲染阶段，金属拨杆、螺纹座、接线引脚采用哑光镀铬金属材质，调整材质的粗糙度、反射率参数还原五金冲压件的半哑光金属质感，避免过度镜面反射失真；两侧的绝缘固定座采用哑光红棕色电木材质，调整材质的漫反射参数还原热固性塑料的温润哑光质感；中间的标识基座采用浅灰色耐温工程塑料材质，表面的ON档位标识、电气参数铭文采用浮雕贴图结合凹凸映射实现，还原丝印标识的轻微凸起触感。整体渲染采用渐变灰影棚背景，布置三点布光系统，主光从侧上方打亮开关主体结构，辅光补全暗部细节避免死黑，轮廓光勾勒金属拨杆的边缘轮廓，突出产品的立体感与材质层次。结构设计上还原了该款开关4.70mm引脚间距的规格，双档位导通的结构逻辑清晰，拨杆的摆动行程限位结构、内部触点的装配位置均做了准确还原，可直接用于电子设备结构装配的干涉检查、产品展示动画制作、电气原理演示等场景，建模过程中对所有特征做了参数化关联，可通过修改核心参数快速衍生不同引脚规格、不同安装尺寸的同系列拨动开关模型，具备较高的复用性与设计参考价值。
