微型SD卡自弹式板端连接插槽结构

这款微型SD卡插槽是面向消费电子、工业嵌入式设备、便携检测仪器等领域开发的板端存储接插件，主要承担设备与MicroSD存储卡之间的信号传输、物理固定与插拔导向功能，广泛应用于手持数据终端、车载影音模块、安防监控前端、工业采集网关、便携医疗设备等需要外置扩展存储的硬件场景，是这类设备实现存储容量扩展、数据离线读写的核心连接部件。

在功能特性设计上，该插槽采用自弹式插拔结构，用户插入存储卡时，卡槽内部的弹性锁止机构会自动卡合固定存储卡，保证设备在振动、轻微冲击的使用环境下存储卡不会松脱移位，避免出现接触不良、数据读写中断的问题；当需要取出存储卡时，只需向内轻推存储卡，锁止机构即可自动解锁将卡弹出，操作手感清晰顺畅，无需额外取卡工具。接触端子采用镀金弹片设计，具备优秀的导电性能与抗磨损能力，可承受数千次反复插拔而不出现接触阻抗升高、信号传输丢包的问题，适配高速存储卡的读写信号传输要求。

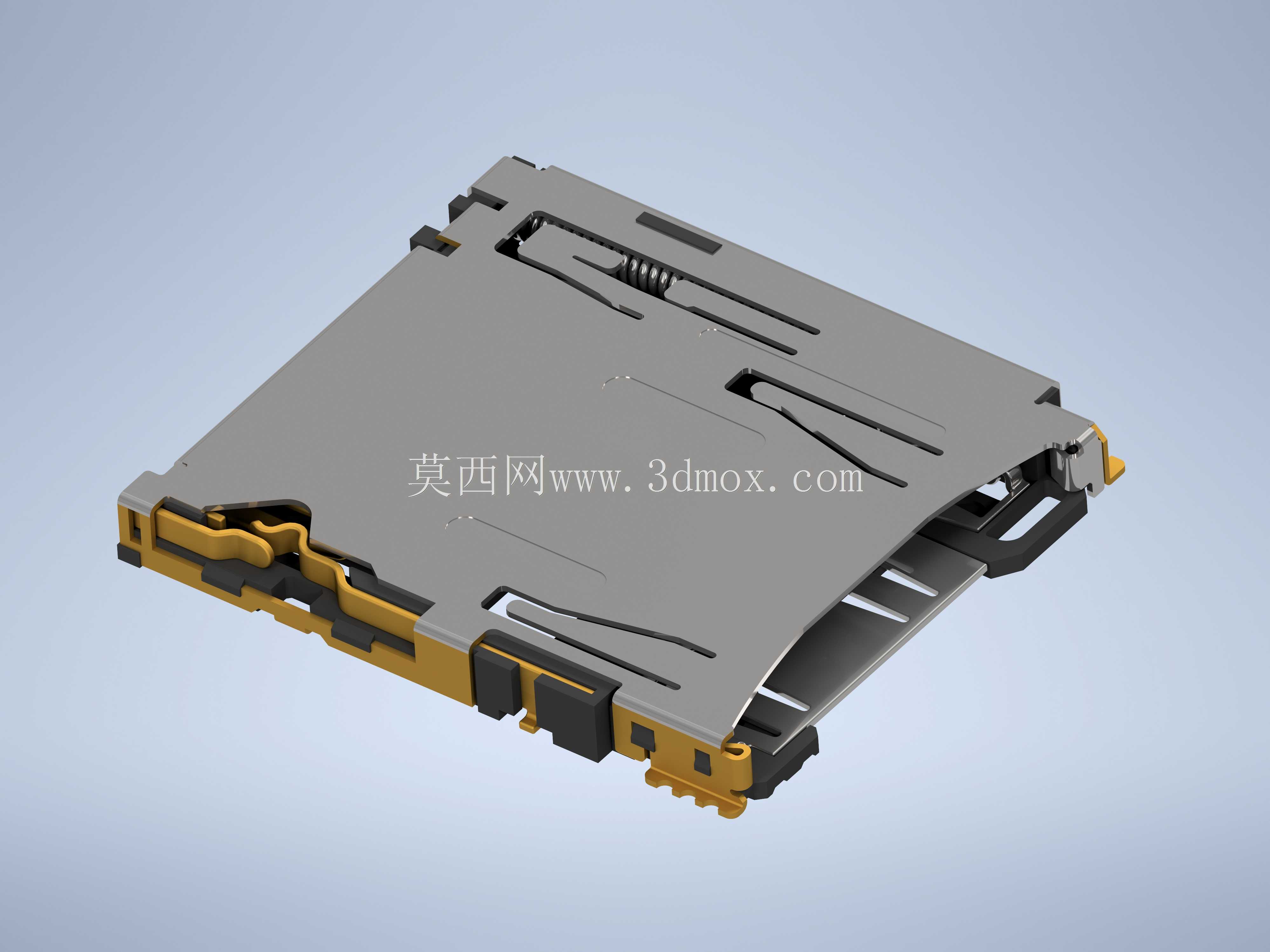

设计思路上，这款插槽充分考虑了便携设备的空间限制，整体采用超薄扁平化布局，将金属屏蔽外壳、绝缘塑胶基座、接触弹片、锁止弹片、焊接引脚等部件进行高度集成化排布，在保证结构强度与功能完整性的前提下尽可能压缩整体厚度，适配轻薄化电子设备的内部堆叠要求。外壳采用高强度不锈钢冲压成型，既可以为内部结构提供可靠的物理防护，避免组装、使用过程中外力挤压导致内部弹片变形失效，同时金属外壳还具备电磁屏蔽作用，能够减少外部电磁干扰对存储卡信号传输的影响，提升数据读写的稳定性。绝缘基座采用耐高温工程塑胶注塑成型，可适配表面贴装工艺的回流焊高温环境，不会在焊接过程中出现变形、起泡、端子移位的问题。

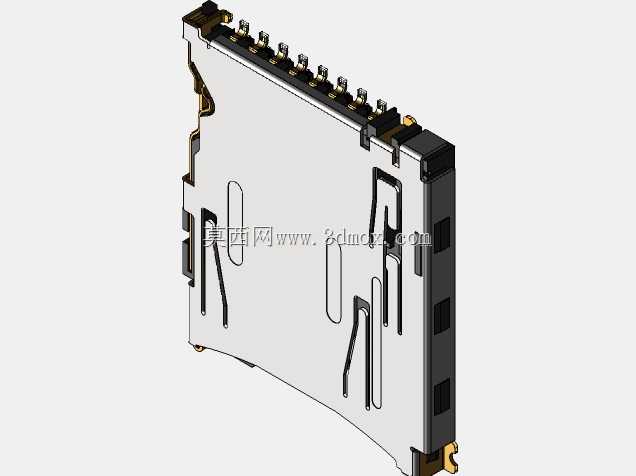

安装边界方面，该插槽采用表面贴装焊接方式，底部焊接引脚按照标准焊盘布局设计，焊脚间距为1.1mm，焊接后与PCB板贴合平整，整体突出板面高度极低，不会占用过多设备内部垂直空间。插槽的插卡口位置设计有防呆导向结构，只有按照正确方向插入存储卡才能顺利进入卡槽，避免用户反插、斜插导致的端子损坏、卡体刮伤问题。卡槽侧面设计有焊接固定脚，焊接后可进一步强化卡槽与PCB板的结合强度，承受插拔过程中的侧向推力，避免长期使用后出现卡槽松脱、焊盘脱落的问题，整体结构兼顾了使用便利性、连接可靠性与组装适配性，能够满足各类紧凑型电子设备的存储扩展连接需求。
