卧式离心泵整机装配结构三维设计

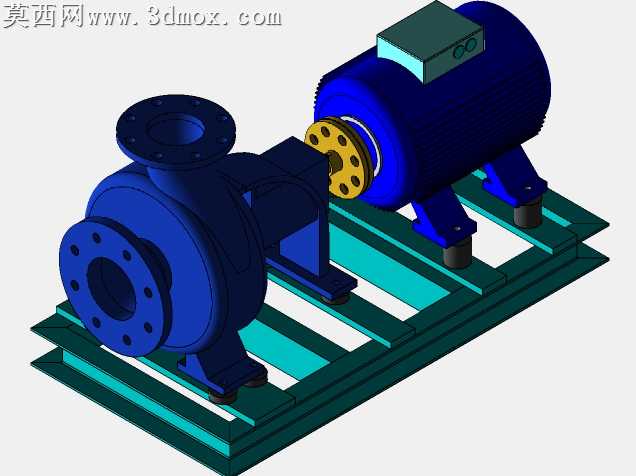

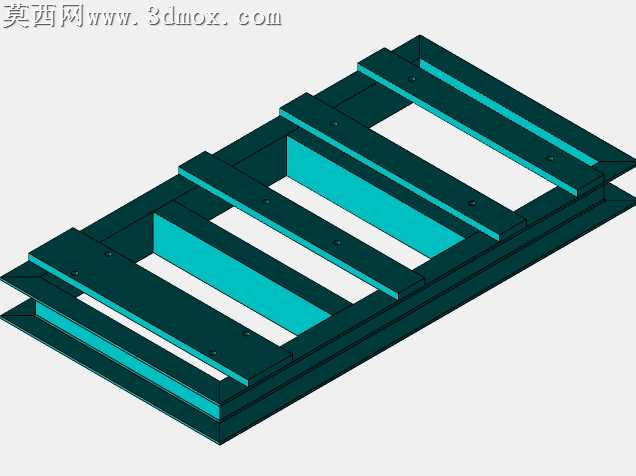

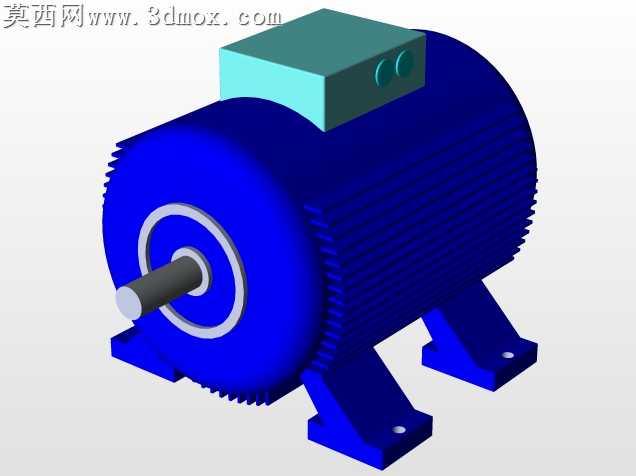

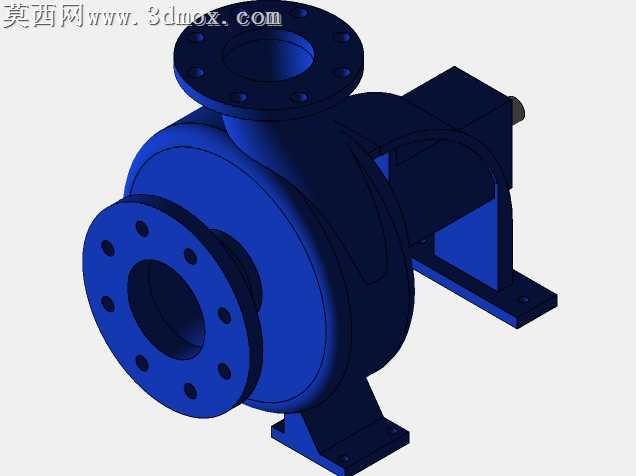

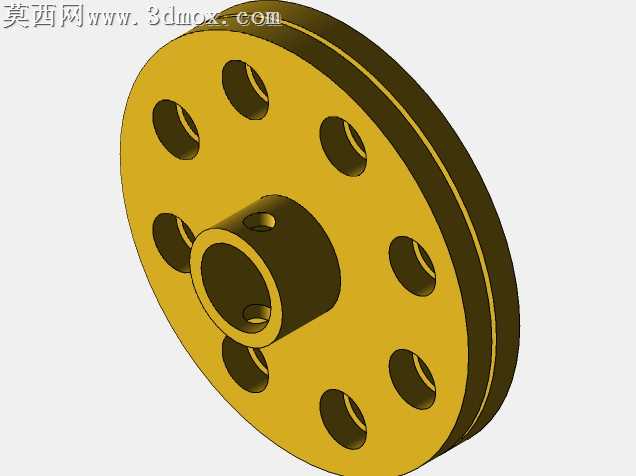

本作品为卧式离心泵整机装配三维设计，采用三维参数化建模方式完成全零件建模与整机装配，完整还原了离心泵从动力端到流体端的全部结构细节。建模过程中首先对泵体部分进行结构拆解，依次完成进水法兰段、蜗壳流道段、出水法兰段的实体建模，精准还原法兰盘上的螺栓孔分布、蜗壳的渐扩流道曲面、泵体支脚的安装定位结构，保证流体过流部分的结构尺寸符合常规离心泵的水力设计逻辑。动力端部分完成了三相异步电动机的全结构建模，还原了电机壳体的散热筋结构、接线盒的安装位置、电机输出轴端的定位结构、电机底部的减震支脚结构，保证电机外形与安装尺寸和实际工业用卧式电机匹配。传动连接部分采用弹性柱销联轴器结构，建模时还原了两半联轴器的对中定位结构、柱销孔的分布位置、联轴器与泵轴、电机轴的配合定位关系，清晰展示动力传递的路径。整机底座采用型钢焊接框架结构建模，还原了底座上的槽钢排布、泵体与电机的安装定位面、减震脚垫的安装位置，底座表面做了防滑涂装的材质区分，泵体与电机主体采用工业蓝色涂装材质，联轴器部分采用醒目的黄色材质做区分，接线盒采用深绿色工程塑料材质，法兰密封面、轴类配合面采用金属切削加工面的金属质感材质，不同部件的材质区分清晰，便于快速识别各部分结构。装配过程中严格按照实际装配顺序添加配合约束，保证泵轴与电机轴的同轴度符合安装要求，各支脚与底座安装面的贴合约束准确，无过约束或装配干涉问题。设计过程中充分考虑了离心泵的实际工业应用场景，整体结构布局紧凑合理，安装检修空间预留充足，各连接部位的密封结构、紧固件位置都做了完整还原，可用于离心泵结构教学、装配工艺演示、安装布局模拟等场景，通过三维渲染的等轴测视图可以清晰观察到整机的布局关系，各部件的相对位置直观明了，能够帮助使用者快速理解卧式离心泵的组成结构与工作原理。
