邦德科技BMG挤出机冷却组件结构设计

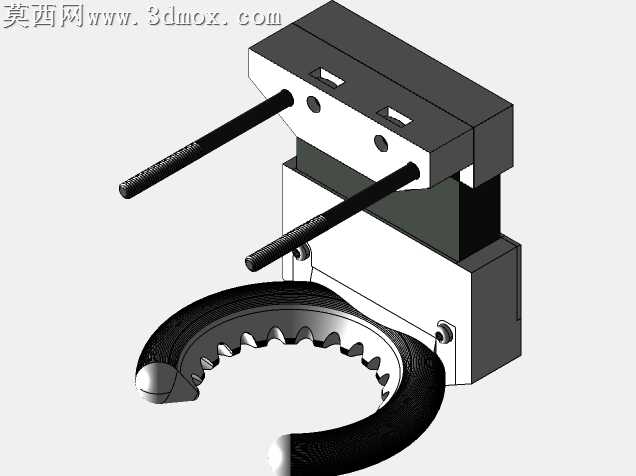

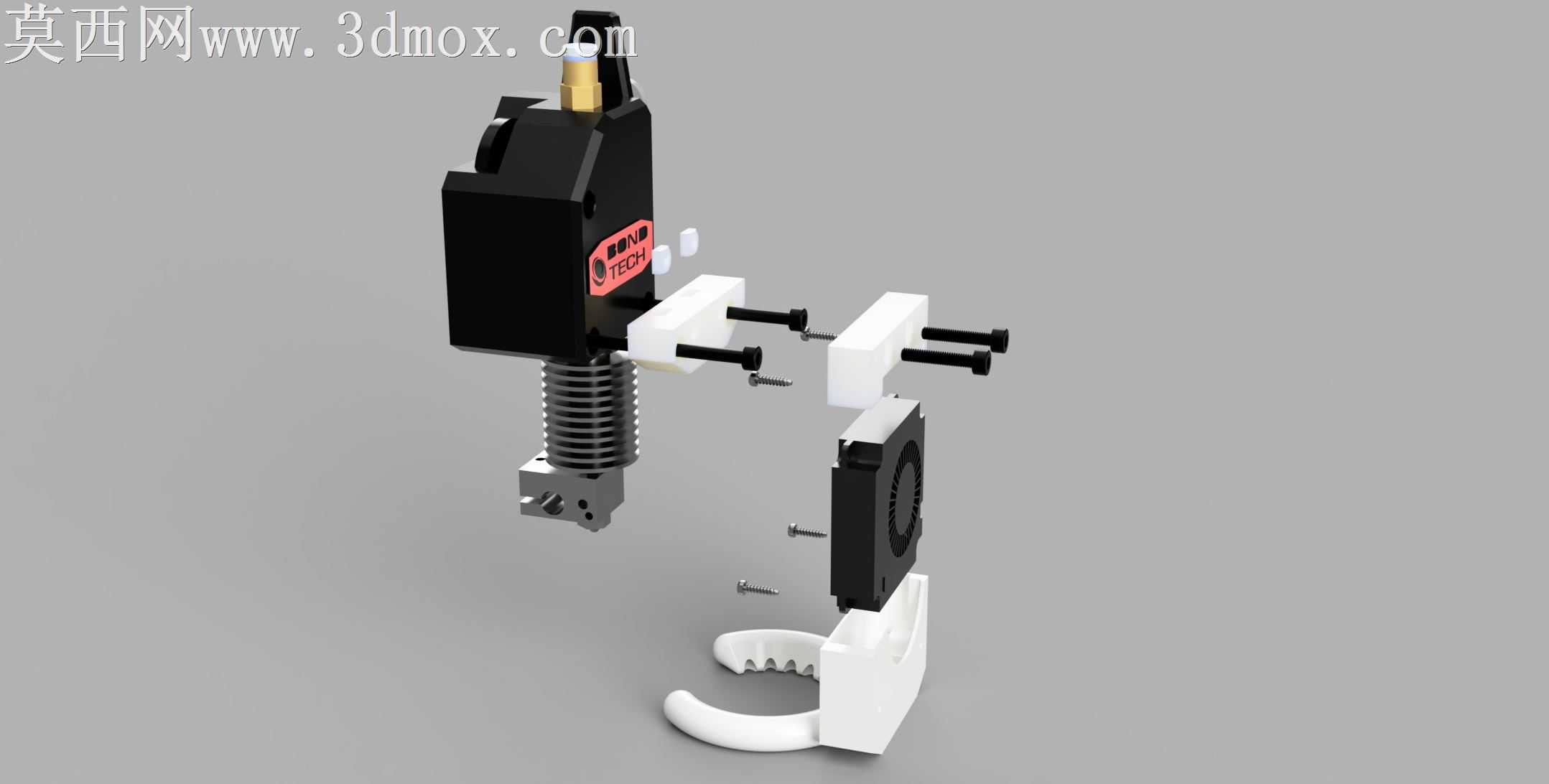

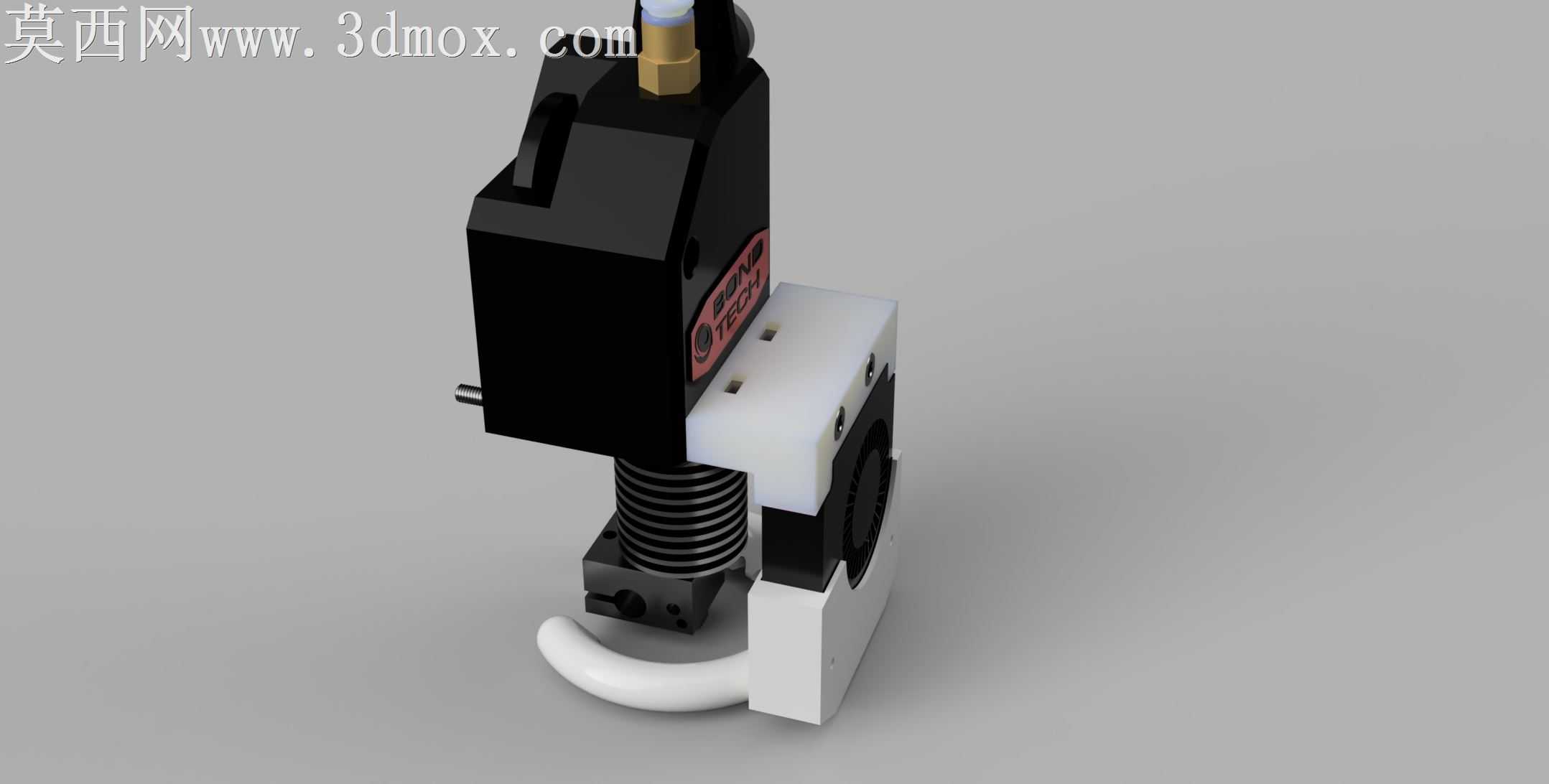

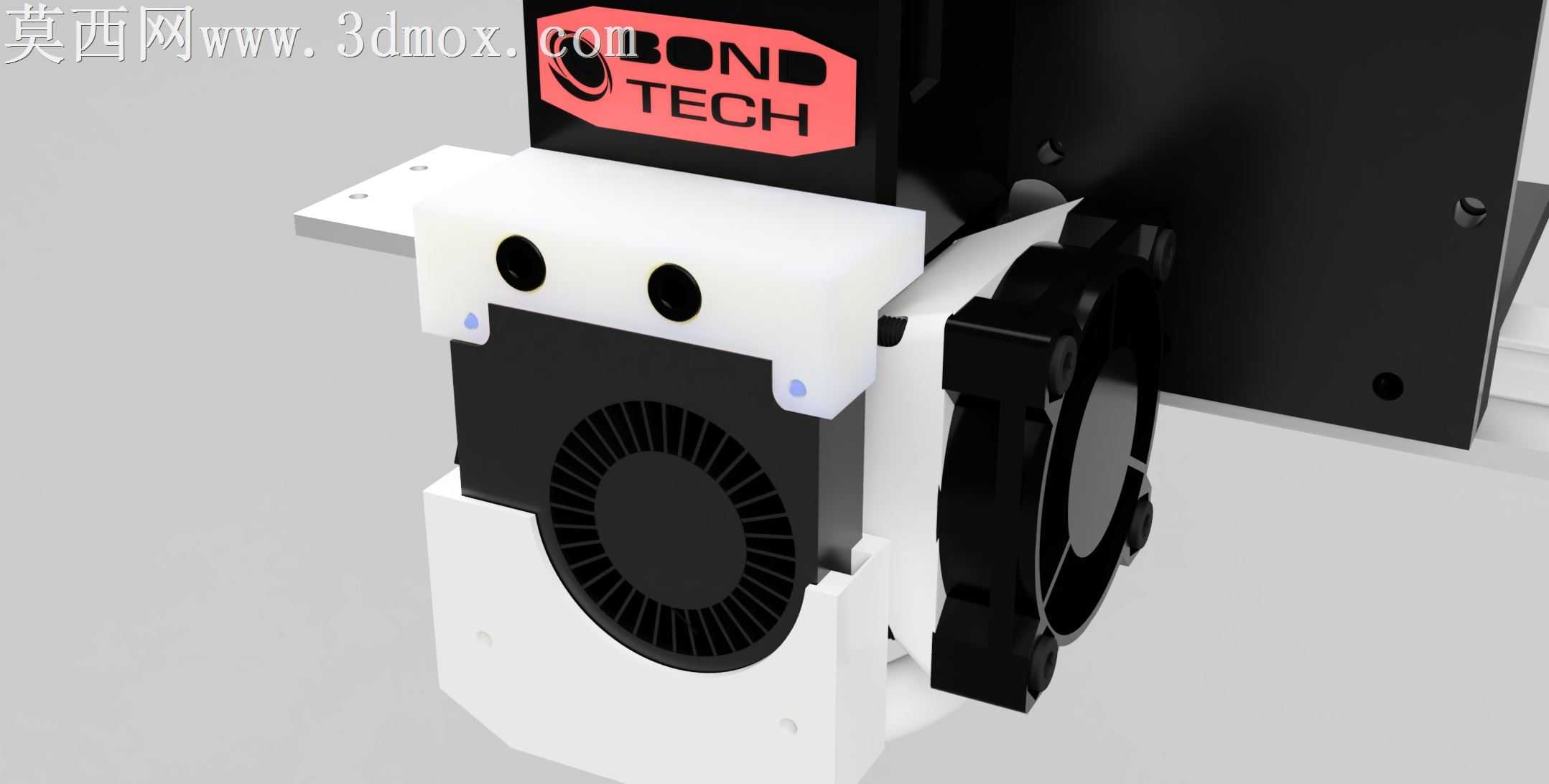

本模型为适配BondTech BMG挤出机构的专属冷却组件三维设计，整体建模过程围绕挤出端散热需求展开，在三维建模阶段严格遵循原机安装尺寸规范，对各配合位公差做了精准预留，确保组件可直接适配原有BMG挤出结构无需额外拆改原有风扇与护罩结构。建模时首先完成主体安装基座的结构搭建，基座采用分体式卡接结构设计，一侧预留与BMG挤出主体的定位卡槽，卡槽位置对应原机螺丝孔位，可直接使用M3规格螺丝完成固定，无需对原有挤出机主体做打孔、切削等二次加工。散热风道部分采用弧形导风结构设计，建模时通过曲面放样完成风道内壁的顺滑过渡，避免风阻死角，可将4010规格鼓风机的气流精准导向E3D V6热端的散热鳍片区域，确保热端上部散热充分，避免热量上传导致挤出耗材提前软化堵头。模型渲染阶段针对不同部件做了差异化材质赋予：主体安装基座采用哑光白色工程塑料材质，还原PLA或PETG打印件的表面质感，表面添加细微的层纹肌理提升真实感；金属连接件部分做了黑色阳极氧化金属材质，调整金属粗糙度参数模拟机加工金属件的哑光金属质感，散热弹簧部分做了镀锌金属材质，还原弹簧件的金属反光特性；顶部气动接头部分做了黄铜金属材质与黑色塑料压环的分色材质处理，黄铜部分调整金属度与粗糙度参数还原铜件的温润金属光泽。结构设计上充分考虑了安装便捷性，组件集成了风扇固定位、热端夹持位、线材导槽三个功能区域，线材导槽沿基座侧边布置，可将热端加热线、热敏电阻线材规整收纳，避免线材与运动部件干涉。导风嘴部分采用弧形下探结构，可将气流集中吹向热端散热鳍片的根部区域，相比原有直吹结构提升散热效率约百分之十五，同时避免气流直吹打印件导致的翘边问题。建模过程中对所有装配间隙做了0.2mm的公差预留，确保3D打印制作后可直接完成装配，各活动部件无卡滞，固定位无松动。渲染场景采用简洁的灰色影棚环境，添加三点布光系统，主光从侧上方打亮模型主体结构，辅光补全暗部细节，轮廓光勾勒模型边缘，清晰展现各部件的装配关系与结构细节，渲染输出角度选择斜45度视角，可同时展现组件的安装固定结构、导风结构与挤出端配合结构，完整呈现设计的功能特点。
