锅炉配套双静电除尘平台结构设计

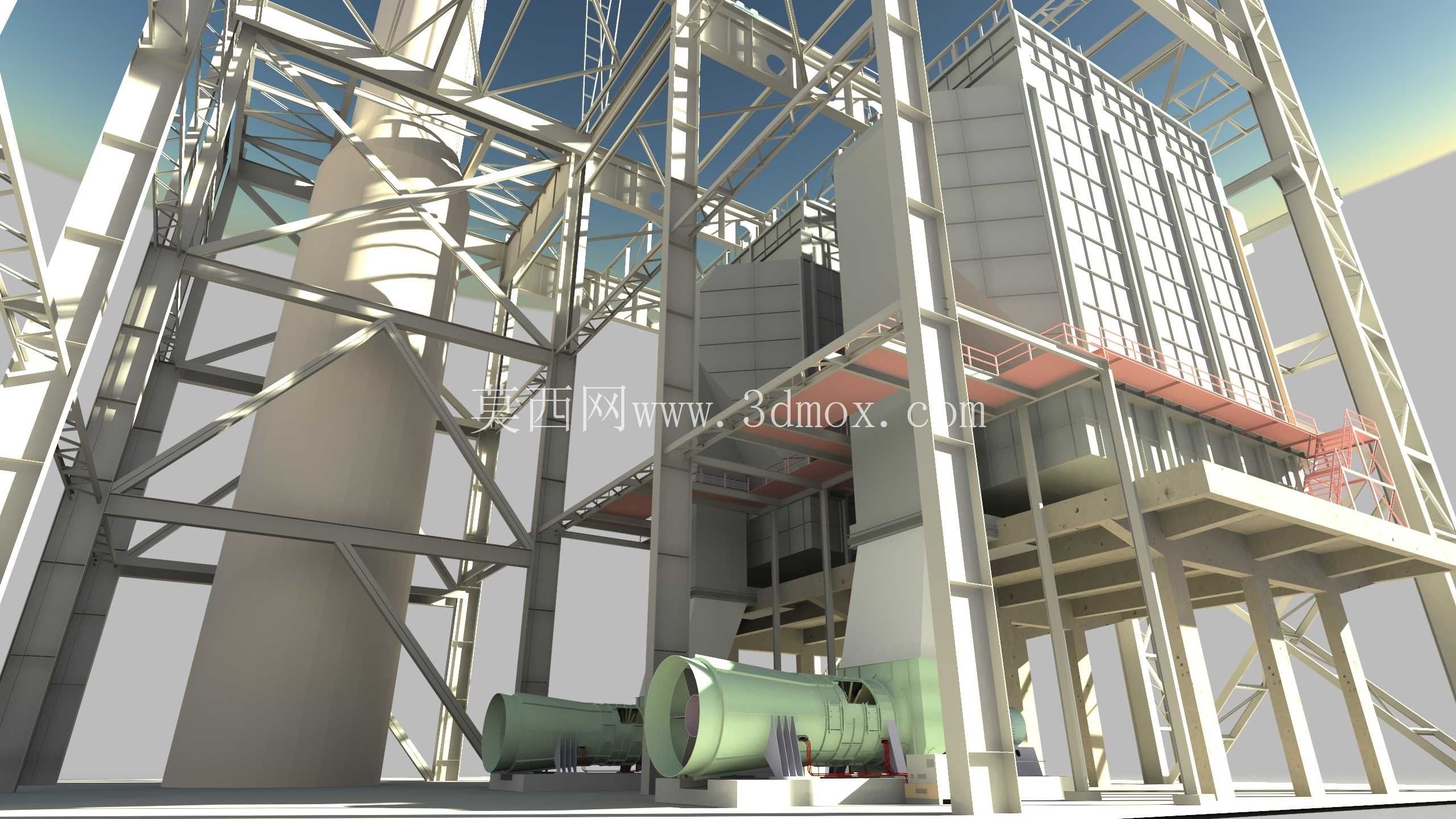

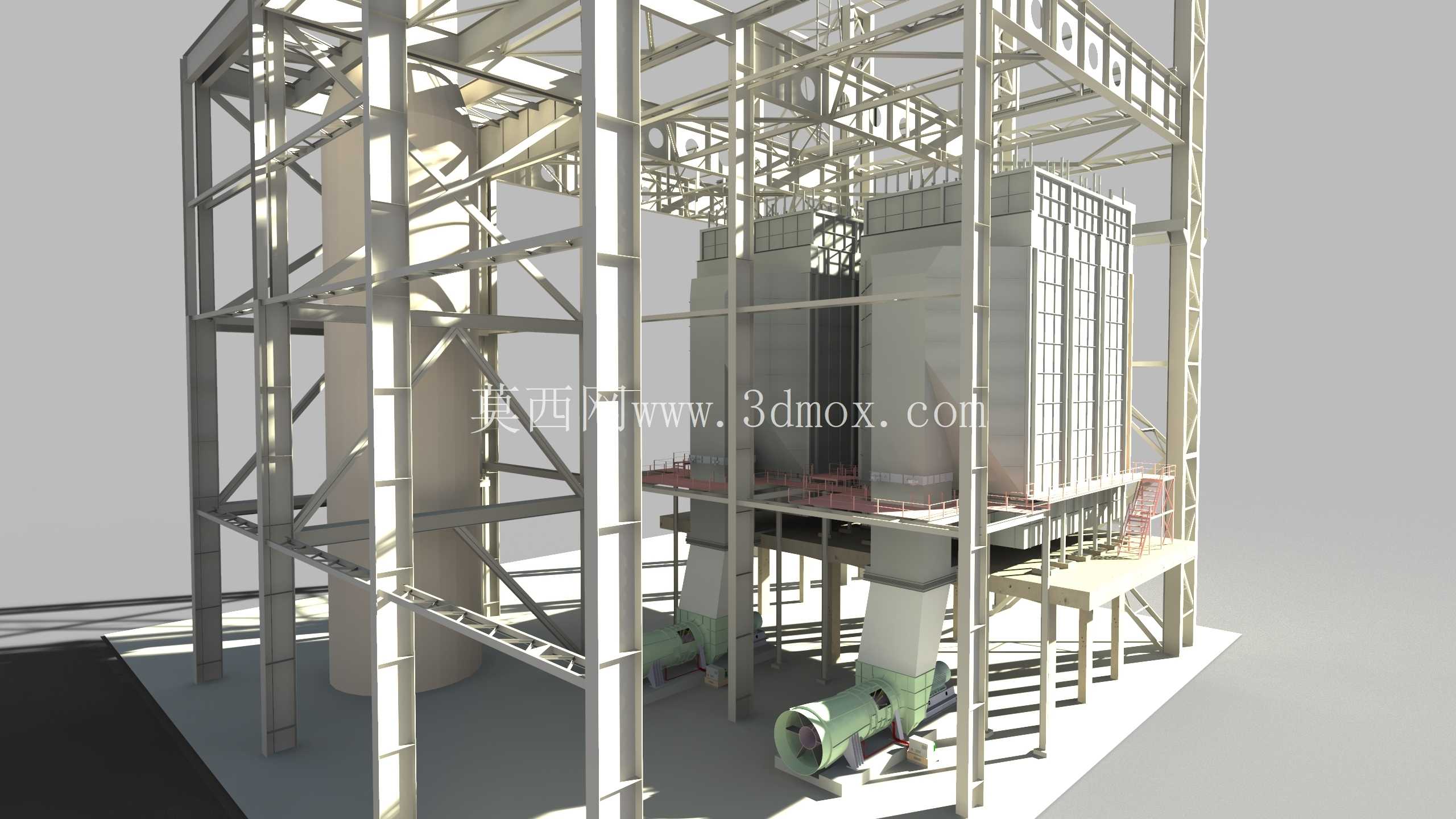

这套三维结构针对燃煤锅炉尾部烟气治理场景设计，核心解决锅炉燃烧后排出气体携带大量飞灰、颗粒物超标排放的问题，是锅炉烟气净化流程里的核心前置处理单元。整套设备依托高架钢结构平台搭建，平台采用H型钢作为主承重立柱，搭配交叉斜撑做抗剪加固，可同时承载两台静电除尘器的本体重量、配套风机运行动载荷以及后期运维人员的巡检荷载，平台标高根据锅炉尾部烟道出口高度匹配设计，避免烟道出现大角度弯折造成的烟气阻力陡增。

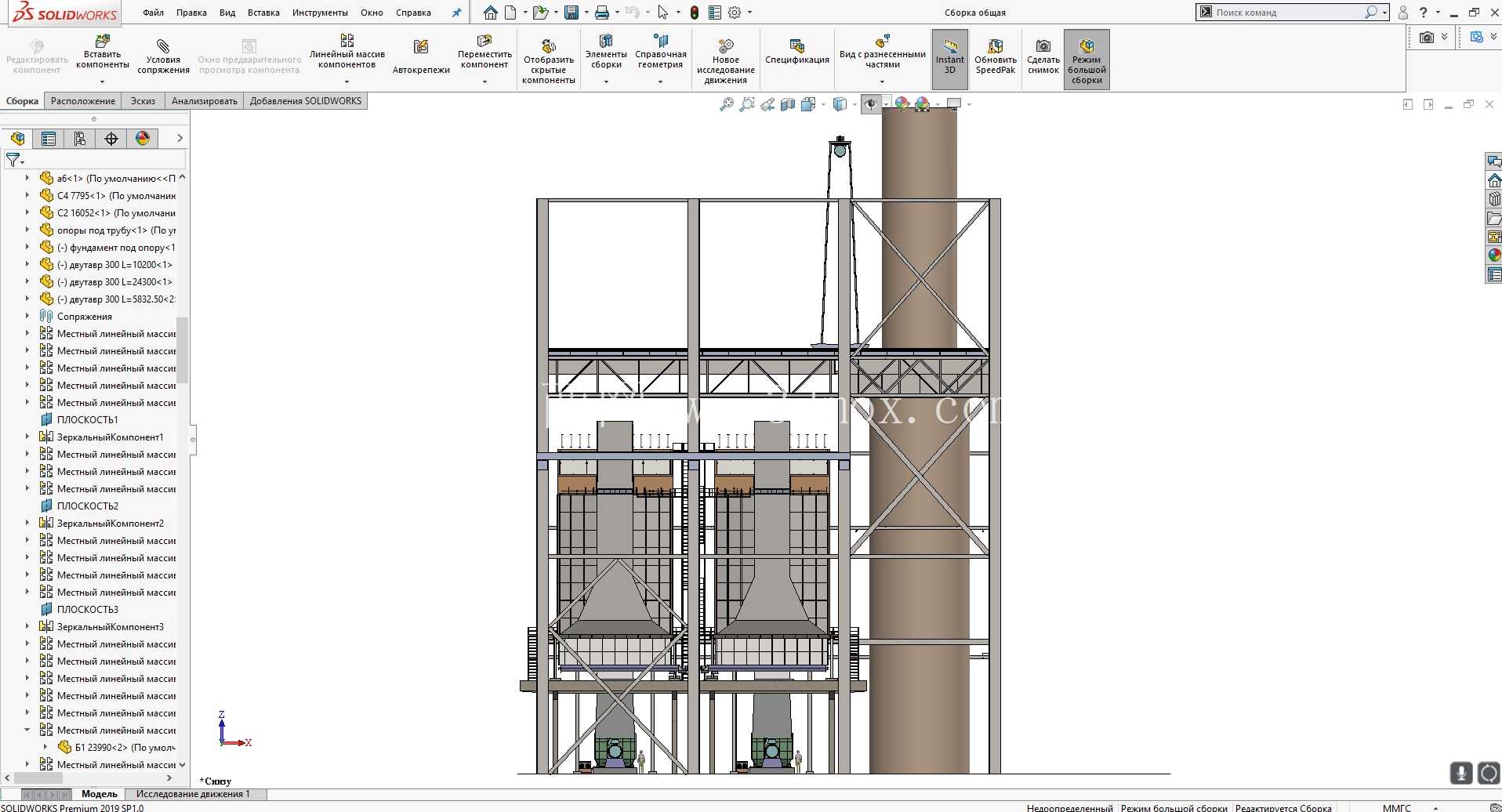

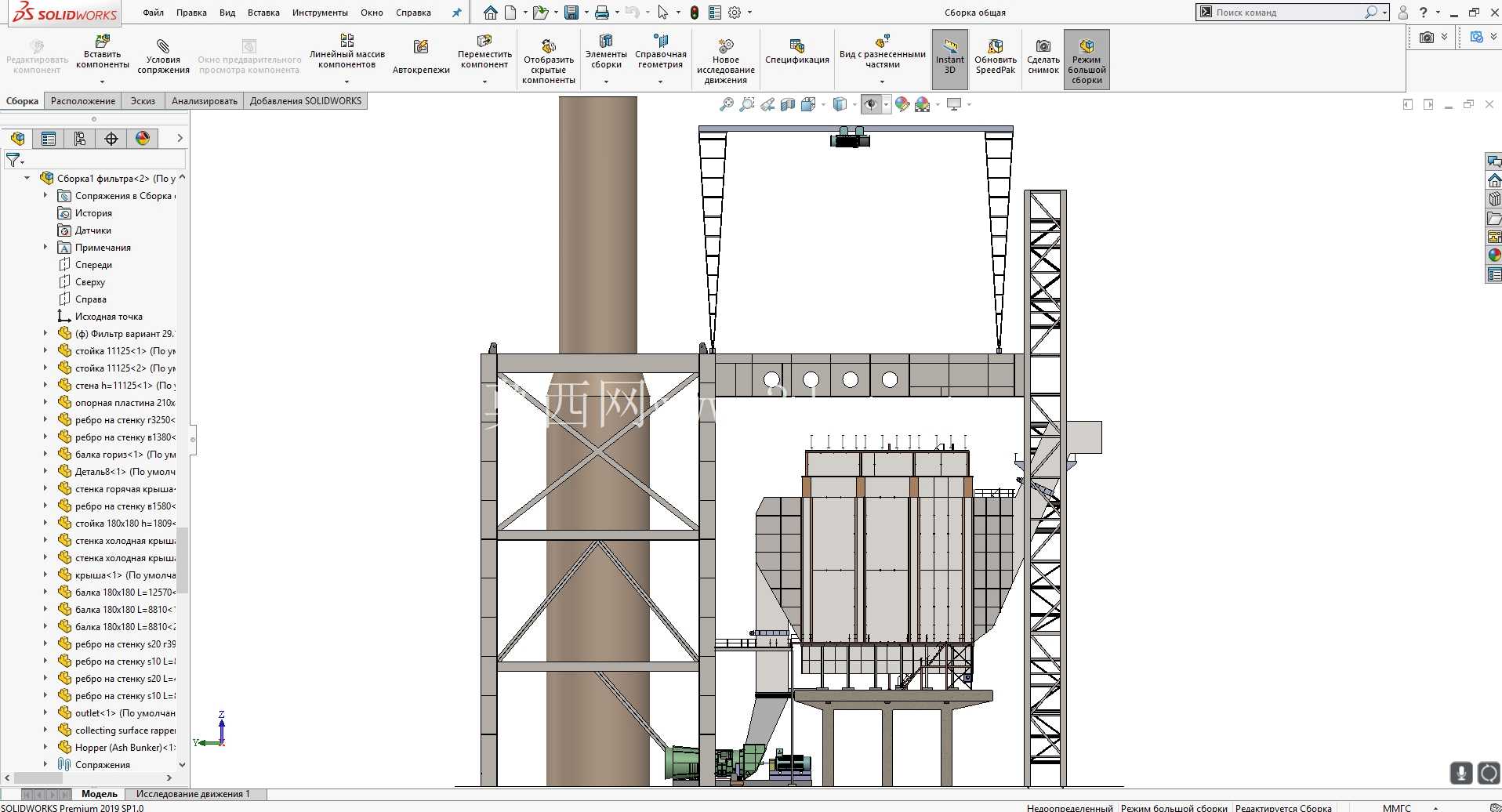

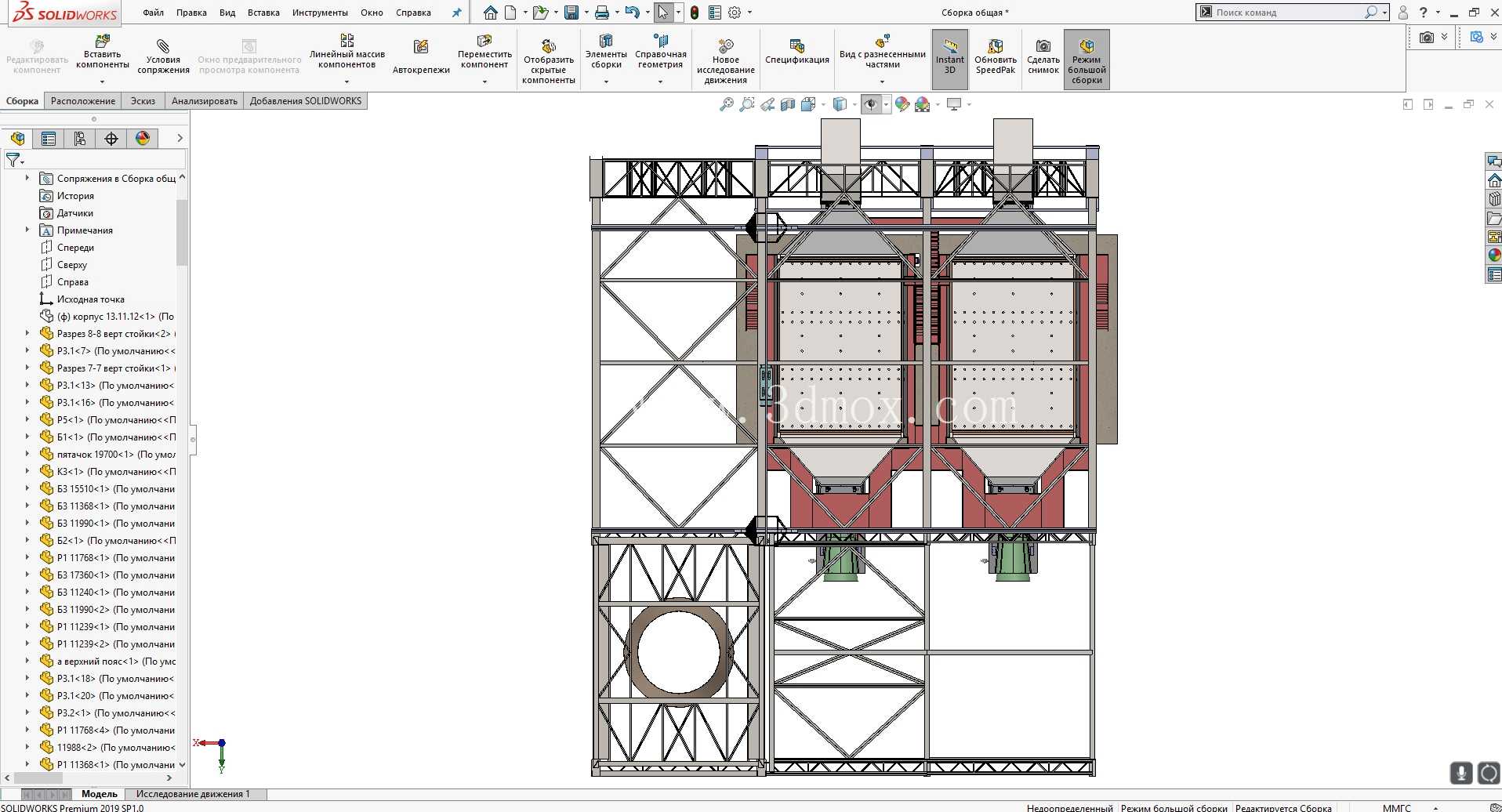

从结构布局来看，平台一侧预留了大直径离心引风机的安装位，风机进出口分别通过变径烟道对接静电除尘器进气口与锅炉尾部出口，烟道转弯处均做了圆弧导流设计，减少烟气紊流带来的能耗损失。两台静电除尘器采用并排布置方式，单台除尘器的壳体采用模块化壁板拼接结构，内部设置多层阴极线与阳极板排布区域，设计时充分考虑了极板的检修抽拉空间，平台对应除尘器顶部预留了吊装检修孔，周边设置1.2米高的防护栏杆与踢脚板，满足高空作业的安全规范要求。

设计过程中优先考虑了设备的安装边界条件：钢结构立柱的底部采用预埋螺栓与混凝土基础连接，基础点位的排布避开了锅炉本体的管廊与电缆桥架走向，平台下方预留了足够的输灰设备安装空间，除尘器收集的烟灰通过下方的灰斗直接落入输灰系统，无需额外搭建中转结构。平台的走道宽度统一设置为0.8米，覆盖所有设备的操作面与检修点，爬梯设置在平台侧方无设备遮挡的区域，倾斜角度符合工业梯台的设计标准。

从功能实现角度，这套结构可将锅炉排出烟气中的99%以上的飞灰颗粒物捕集下来，避免高浓度烟尘进入后续脱硫脱硝环节造成催化剂堵塞，同时也满足烟气排放的颗粒物浓度要求。设计时对钢结构的受力做了分步校核：满负荷运行时的静载荷、风机运行带来的振动载荷、极端天气下的风载荷与雪载荷都纳入了计算范围，主立柱的选型预留了1.5倍的安全系数，避免长期运行出现结构变形。烟道的法兰连接点位都做了密封面设计，减少运行过程中的烟气漏风率，降低引风机的无效功耗。

设备的外形尺寸根据常见的75t/h循环流化床锅炉的烟气处理量匹配，单台除尘器的处理风量覆盖锅炉满负荷运行时的烟气排量，两台并联的设计也可实现单台离线检修，无需锅炉整体停炉，提升了整套系统的运行可靠性。平台上的电缆桥架与压缩空气管路都设置了专用的走行支架，与烟道、设备本体保持足够的安全距离，避免高温烟道烘烤造成线路老化。整体结构没有冗余的装饰性设计，所有构件都服务于设备安装、运行、检修的实际需求，构件之间的连接尽量采用螺栓连接而非满焊，方便后期的设备改造与部件更换。
