工业级气体粉尘净化袋式过滤装置

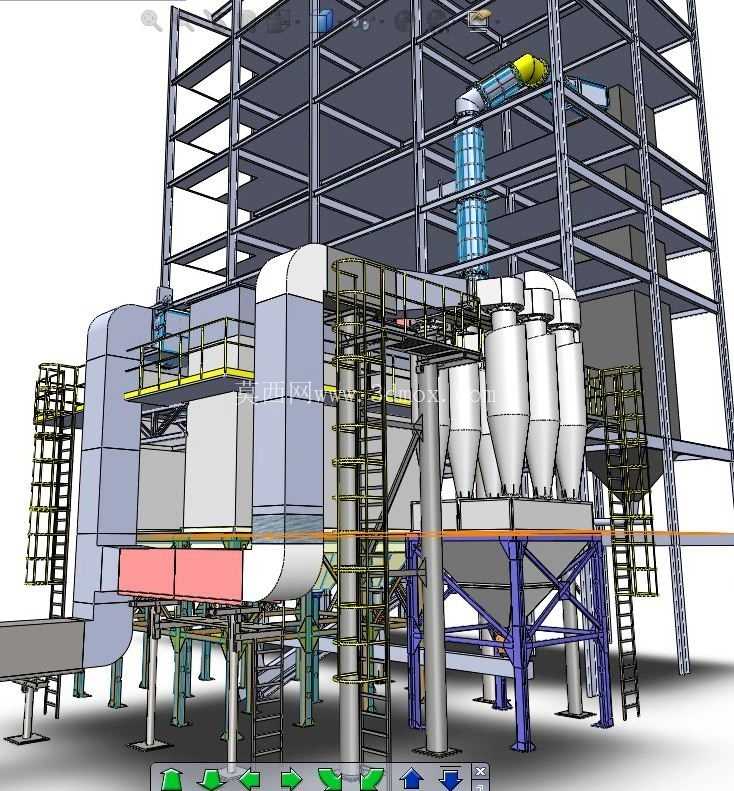

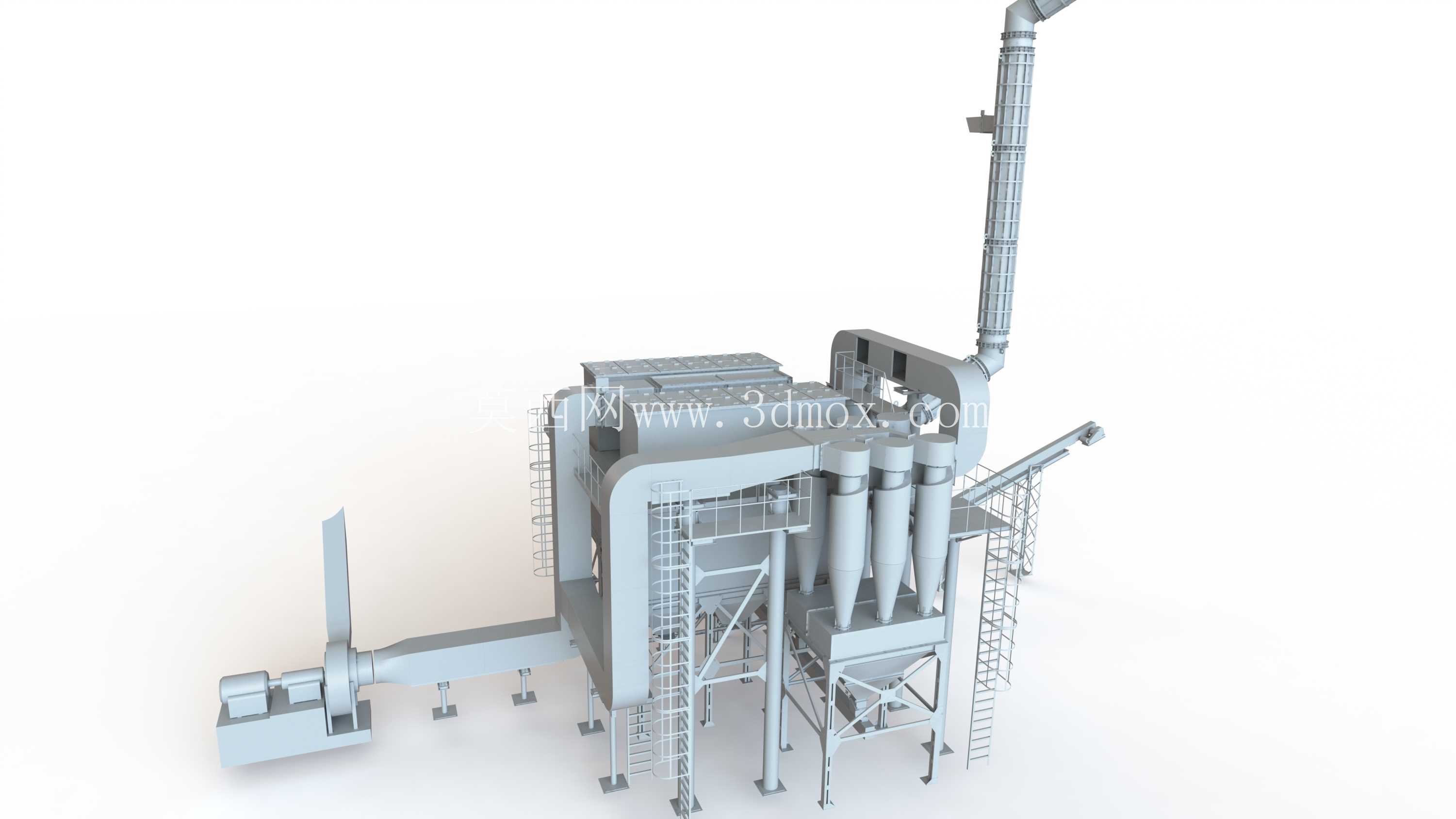

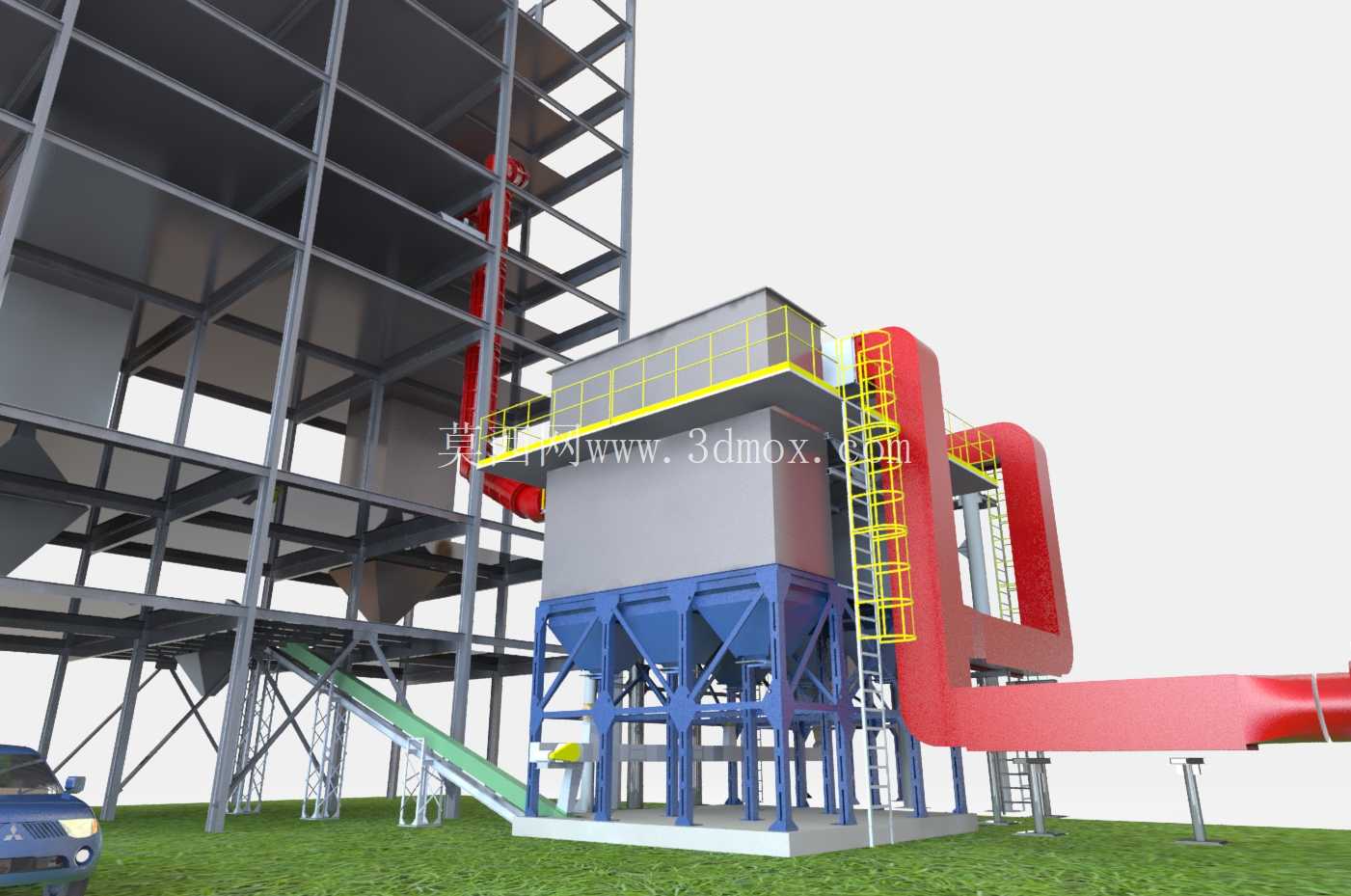

　　这套袋式过滤装置主要面向工业生产环节的含尘废气治理场景，常见于木工加工车间、金属打磨工位、建材生产工段、燃煤锅炉尾气排放段等存在大量悬浮粉尘、颗粒物的作业区域，核心作用是将气流中的固体粉尘颗粒与洁净气体分离，避免粉尘直接排入大气造成污染，同时也可回收部分有价值的工艺粉料，减少生产物料损耗。从结构设计来看，整套设备采用钢框架支撑的模块化布局，主体过滤仓架设在蓝色钢制支架上方，支架下方预留的锥形灰斗区域用于暂存过滤下来的粉尘，灰斗下方衔接倾斜布置的螺旋输送结构，可将沉降收集的粉尘持续向外输送，无需人工频繁停机清灰，适配连续化生产的作业需求。

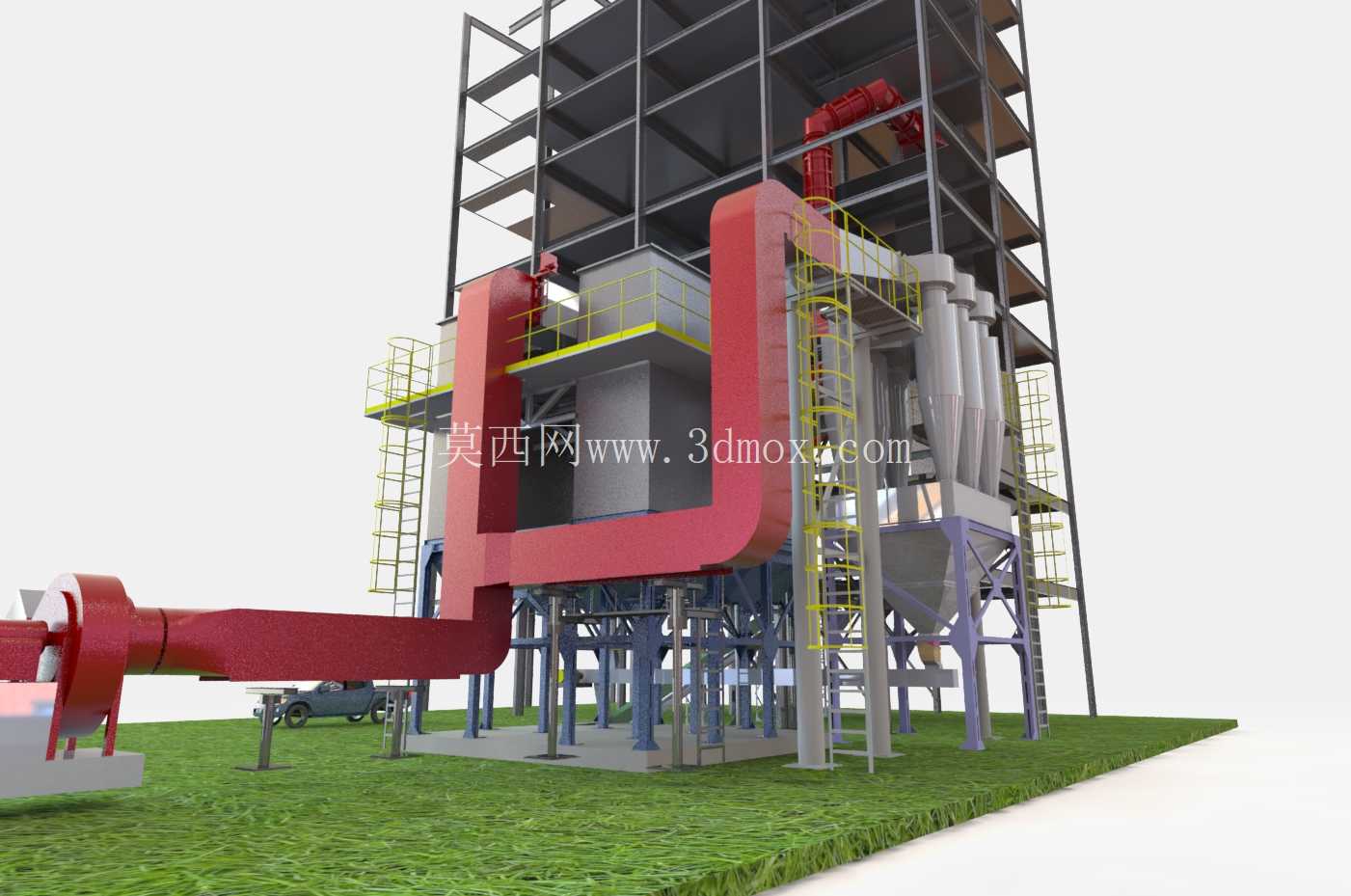

　　设备侧面设置了带黄色护笼的直爬梯，直达过滤仓顶部的检修操作平台，平台周边设置了高度符合安全规范的黄色防护栏杆，方便运维人员定期检查滤袋状态、更换破损滤袋、检修喷吹清灰机构。进风管道采用大截面红色风管设计，从设备侧方接入过滤仓下部，含尘气流进入仓体后流速自然降低，大颗粒粉尘在重力作用下直接沉降进入灰斗，减少对上部滤袋的冲刷磨损，延长滤袋使用寿命；经过预沉降的气流向上穿过悬挂布置的滤袋，粉尘被截留在滤袋外表面，洁净气流透过滤袋进入上部净气室，再经排风管道引出。

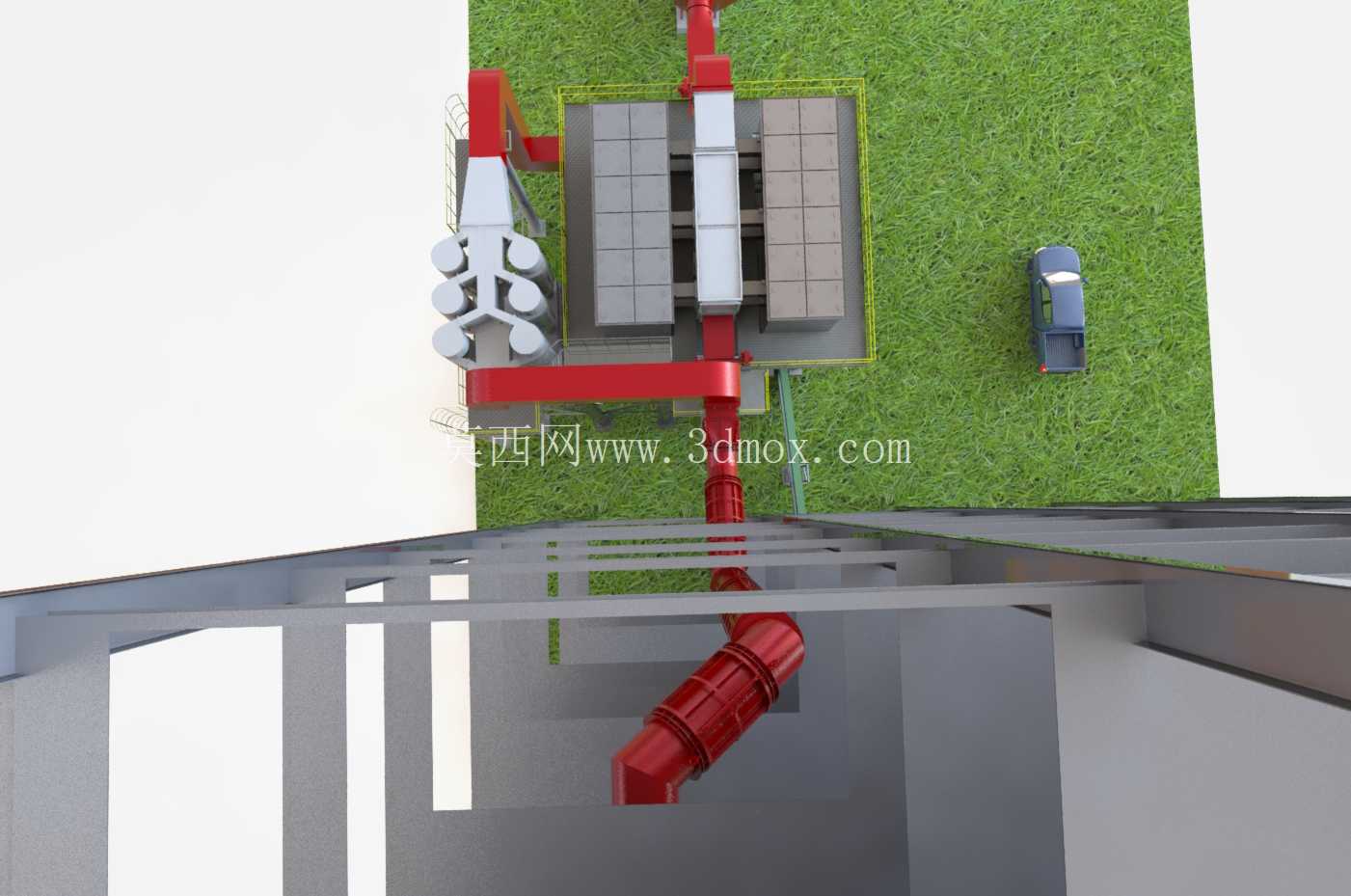

　　设计阶段充分考虑了现场安装的边界条件，整套设备的支撑立柱采用标准H型钢焊接成型，柱脚预留了地脚螺栓安装孔，可直接固定在混凝土设备基础上，无需额外制作复杂的安装底座；设备整体外轮廓的长宽尺寸适配常规工业厂房的柱距布局，侧面的爬梯与风管均未超出主体框架的投影范围，避免与厂房内其他管线、设备产生干涉。滤袋的排布采用行列等距设计，相邻滤袋之间预留了足够的检修间隙，更换单条滤袋时无需拆除周边其他组件，顶部的喷吹管对准每条滤袋的中心，清灰时高压脉冲气流可均匀喷入滤袋内部，将附着在滤袋外表面的粉尘层吹落至灰斗，清灰过程可通过压差信号自动控制，无需人工值守操作。

　　设备外部的风管采用分段法兰连接设计，每段风管的长度控制在常规运输尺寸范围内，现场安装时只需通过螺栓拼接法兰即可，减少现场焊接的工作量，风管的弯头位置做了耐磨内衬处理，降低含尘气流长期冲刷造成的管壁磨损。灰斗的倾斜角度大于粉尘的自然安息角，可避免粉尘在灰斗内壁堆积搭桥，保证收集的粉尘能够顺畅滑落至输送机构；灰斗下部设置了检修插板阀，当输送机构需要维护时，可关闭插板阀暂时储存灰斗内的粉尘，无需整套设备停机。整套结构的受力经过校核，支撑框架可承受满仓滤袋挂灰、设备自重以及检修人员荷载的组合作用，在常规工业厂房的振动环境下不会出现结构共振问题，各连接位置的密封件采用耐温耐磨材质，避免含尘气流从缝隙泄漏造成二次扬尘。
