多筒组合式工业旋风分离除尘装置

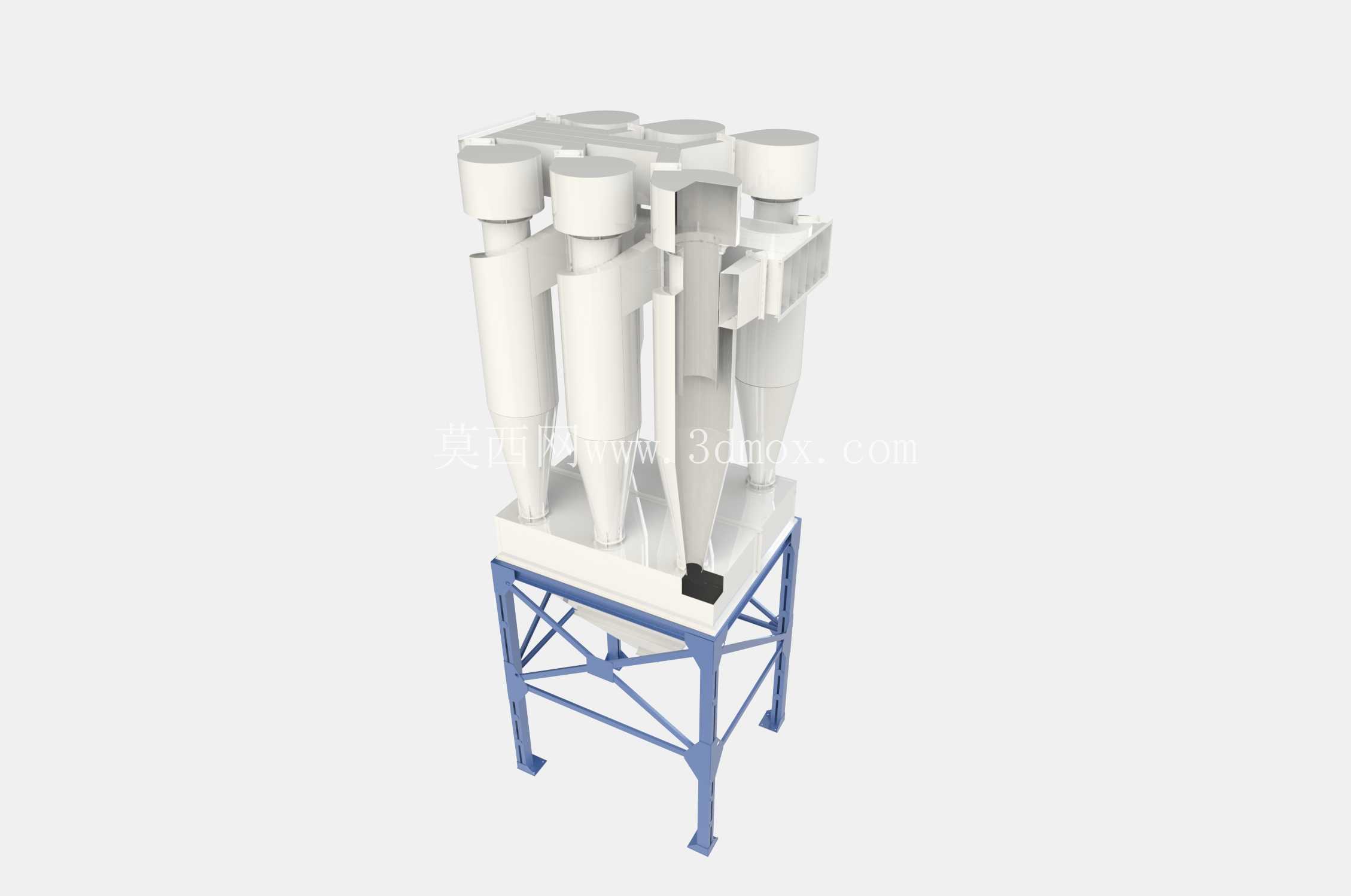

　　从结构设计逻辑来看，整套装置的核心分离单元采用上细下粗的锥形筒体结构，含尘气流从筒体上部侧方的进风口切向进入后，会在筒体内形成稳定的旋转流场，密度远大于空气的固体粉尘颗粒会在离心力作用下被甩向筒体内壁，沿壁面滑落至下部的集料区域，经过净化的气流则沿筒体中心的排气芯管向上排出，完成无滤材的气固分离过程，相比滤筒、布袋类除尘设备，该结构无易损过滤元件，可耐受更高温度的含尘气流，日常运维仅需定期清理集料斗积尘即可，运维成本远低于过滤式除尘设备。这套多筒组合式旋风分离装置，主要面向木材加工车间、粮食加工输送线、建材粉磨工段这类持续产生高浓度干性粉尘的作业场景，作为前端预除尘单元接入整套除尘系统，也可单独适配小风量产尘点位完成气固分离作业。不同于单筒旋风设备的处理风量局限，该结构采用多组旋风筒体并联排布的设计思路，可在不提升单筒筒体直径、不降低离心分离效率的前提下，成倍提升整体含尘气流处理量，适配不同产尘规模的工位需求。

　　设备下部采用型钢焊接的一体式支撑机架，机架支腿按照工业设备安装规范设计了带安装孔的固定脚板，可直接通过膨胀螺栓与车间混凝土地面固定，也可架设在钢平台上方对接下部的集料输送设备，机架的横梁排布充分考虑了多筒集料斗的承重需求，在每个筒体的集料口下方都设置了承重支撑点，避免长期运行过程中集料斗因积尘承重出现变形漏风的问题。进风口采用统一的汇风箱结构对接所有旋风筒体的进气口，无需现场为每个筒体单独对接进风管道，降低现场安装的管道施工难度，出风口同样设置汇流结构，可直接对接后续的引风设备或二级精过滤单元。

　　在安装边界方面，整套设备的外形轮廓充分考虑了工业厂房的常规层高限制，多筒的紧凑排布方式大幅压缩了设备的横向占地面积，相比处理风量相同的多台独立单筒旋风设备，可减少30%以上的占地空间，适配厂房内狭窄的设备安装区域。设备的集料部分采用锥斗式结构，每个旋风筒体的下部分别设置独立的下料斜斗，所有斜斗最终汇总到总集料口，可直接对接卸料阀、闭风器等卸料设备，避免分离后的粉尘出现二次飞扬的问题，斜斗的倾斜角度按照干性粉尘的自然安息角设计，可有效避免粉尘在斗壁滞留堆积造成的堵料问题。

　　在实际工况适配中，该结构可根据处理粉尘的特性调整筒体的内壁耐磨处理方式，针对硬度较高的矿石类粉尘，可在筒体内壁增加耐磨衬板，针对纤维性粉尘可适当调整进风口风速与筒体锥度，避免纤维缠绕挂壁影响分离效率。整套结构的受力传递路径清晰，上部筒体的重量通过支撑框架均匀传递到下部支腿，运行过程中气流产生的振动可通过机架整体结构耗散，无需额外设置独立的减震基础，降低现场安装的土建成本。对于结构设计从业者而言，该模型完整呈现了多筒并联旋风设备的管路排布逻辑、支撑结构的受力设计思路、集料斗的角度匹配原则，可直接作为同类除尘设备设计的结构参考，也可根据具体工况的处理风量、粉尘特性参数，调整筒体数量、筒体直径、进风口尺寸等核心参数，快速衍生出适配不同场景的定制化旋风除尘结构。
