烟道排放用方形手动截止闸板结构

该结构主要应用于工业除尘系统、通风排烟管路的烟气通断控制场景，常见于木工车间除尘、工业锅炉烟气排放、粉体输送风网的支路截断工位，安装在矩形烟道的对接位置，可在设备检修、支路停用的时候实现管路的完全隔断，避免烟气串流、漏风影响系统整体风压平衡。从实际使用场景来看，这类方形闸板阀相比圆形蝶阀，更适配大截面矩形混凝土烟道、钢板焊接烟道的对接需求，不需要额外做方圆变径接头，能减少管路沿程阻力损失，尤其适合含尘浓度较高的烟气通路，不容易出现积灰卡滞的问题。

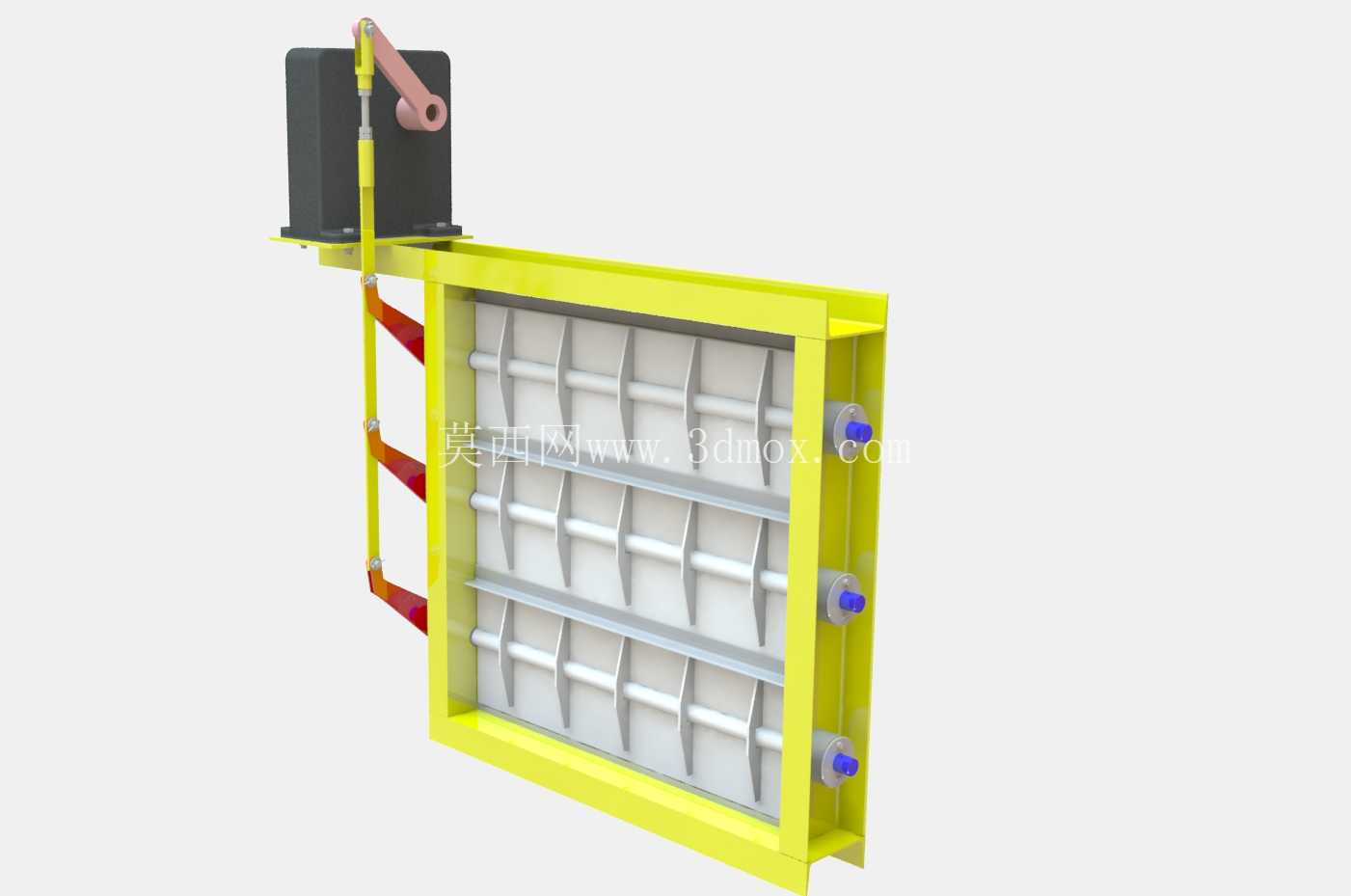

整体结构采用框架式焊接主体，外框为型钢拼焊的方形安装边框，边框上预留对应规格的螺栓安装孔，可直接与烟道法兰通过螺栓紧固连接，安装时需要保证闸板滑动方向与水平面垂直，避免闸板自重导致的偏磨卡涩。闸板主体采用多道横向加强筋的格栅式结构，在保证整体结构刚度的前提下降低闸板自重，减少操作力矩，闸板边缘设置密封胶条安装槽，关闭状态下胶条与框架密封面贴合，实现烟气的零泄漏隔断，避免含尘烟气外泄污染车间环境。

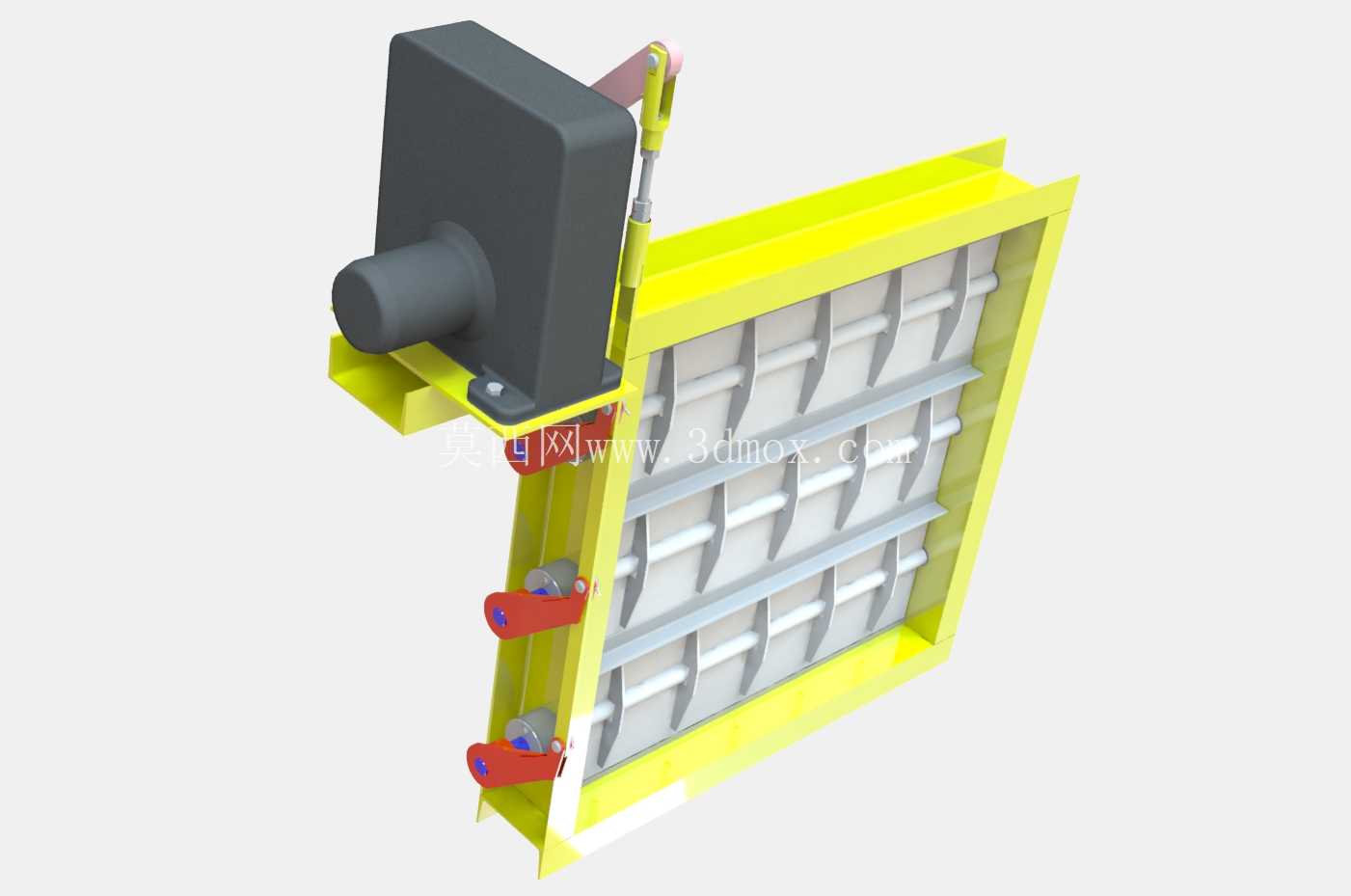

驱动部分采用手动连杆曲柄机构，操作手柄设置在阀体侧上方，通过多段铰接连杆带动闸板沿框架两侧的导向槽做上下滑动，实现阀门的开启与关闭，连杆机构的传动比经过匹配设计，单人即可完成大截面闸板的启闭操作，不需要额外配置气动或电动执行机构，适合不具备气源、电源的户外烟道安装场景，维护成本极低。导向槽内设置有耐磨衬板，长期使用磨损后可单独更换，不需要整体更换阀体框架，降低后期运维成本。阀体侧部设置的三个锁紧旋钮，在闸板完全关闭或者完全开启到位后可旋紧锁定，避免烟道内风压波动导致闸板自行移位，出现漏风或者意外关闭的问题。

设计过程中优先考虑了含尘烟气工况的适应性，闸板与导向槽的间隙预留了积灰容纳空间，不会因为烟气中的粉尘沉积在槽内导致闸板卡滞，框架底部设置有清灰口，长期运行后可打开清灰口清理槽内积灰，不需要拆解阀体即可完成维护。整体外形为方正的矩形结构，安装边界与同规格矩形烟道截面完全匹配，外伸的操作机构距离阀体框架的距离控制在常规操作范围内，不会额外占用过多的烟道外侧安装空间，适合布置在空间紧凑的厂房顶部烟道、除尘设备进出口位置。

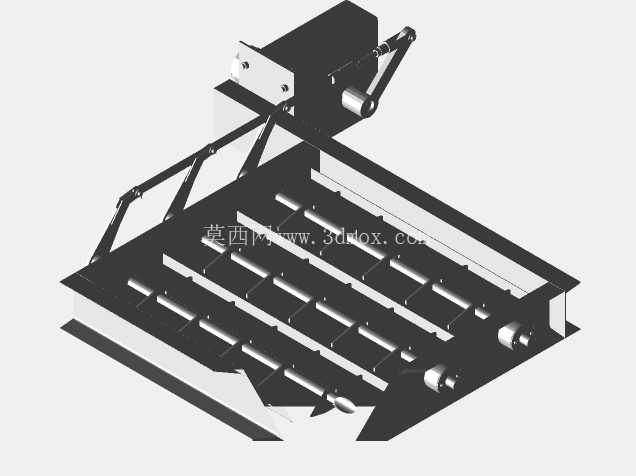

从结构建模的角度来看，该模型完整还原了焊接框架的拼焊结构、连杆铰接的运动关系、闸板加强筋的排布方式以及密封结构的安装位置，可直接用于同类产品的结构参考、施工安装的排布模拟，也可作为除尘系统风网设计的选型参考模型，核对安装空间与操作距离是否满足现场需求。在实际选型应用中，可根据烟道的实际截面尺寸调整框架的长宽参数，对应调整连杆的长度与操作力臂，保证操作力矩在人工可承受的范围内，同时密封胶条的材质可根据烟气温度选择对应耐温等级的橡胶或硅胶材质，适配不同温度的烟气排放需求。
