家用桶式空气净化吸尘装置结构设计

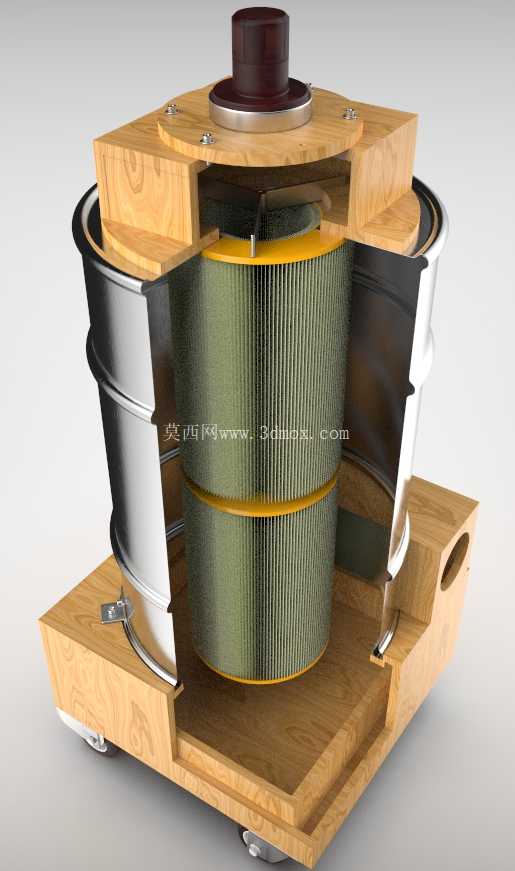

　　这款桶式吸尘净化设备的结构设计，首先围绕家用及小型木工坊这类小空间扬尘场景做适配，日常居家场景中可处理织物浮尘、地面碎屑，小型手工木作场景下能有效收集锯切、打磨产生的木屑，避免扬尘在密闭空间内扩散被人体吸入。从结构分层来看，底部采用实木材质做承托底座，底座边缘预留脚轮安装位，可适配常规1.5-2英寸万向脚轮，安装后整机可在平整地面灵活推移，底座与上部金属桶身采用卡扣式压合结构，无需额外紧固件即可实现桶身的快速拆装，方便后期倾倒收集到的尘屑。上部的桶盖同样采用实木材质加工，中心预留负压风机安装位，适配常规家用吸尘风机的安装尺寸，安装位周边做环形密封槽，可嵌入3mm厚橡胶密封圈，避免风机运行时出现漏风导致负压不足的问题。

　　核心过滤部分采用双层褶皱式滤筒结构，滤筒外层采用粗效过滤材质拦截大颗粒木屑、碎屑，内层采用HEPA级过滤材质拦截细颗粒浮尘，两层滤筒之间预留10mm的气流缓冲间隙，避免气流直吹内层滤材导致局部堵塞过快，滤筒上下端采用硬质塑料端盖做密封固定，端盖与桶身内壁之间采用环形橡胶圈做径向密封，防止未经过滤的气流从侧边缝隙溢出。桶身采用镀锌金属薄板卷制焊接而成，桶壁厚度控制在0.8mm，兼顾结构强度与整机重量控制，桶身侧面预留快拆卡扣位，与上下实木部件的卡扣对应，拆装时无需工具即可完成滤筒的更换与尘桶的清理。

　　从安装边界来看，整机总高度控制在450mm以内，桶身直径320mm，放置时占用的地面空间不足0.1平方米，适配家庭阳台、小型工作室角落等狭小放置区域，上部风机接口采用标准50mm内径设计，可通用市面上常规的吸尘软管、扁吸嘴、毛刷吸头等配件，无需额外做转接头适配。设计过程中特意将滤筒的更换路径做了优化，无需拆卸上部风机与管路，仅需打开上部桶盖即可直接取出滤筒进行清理或更换，日常维护的操作步骤被压缩到两步，普通用户无需专业指导即可完成维护操作。

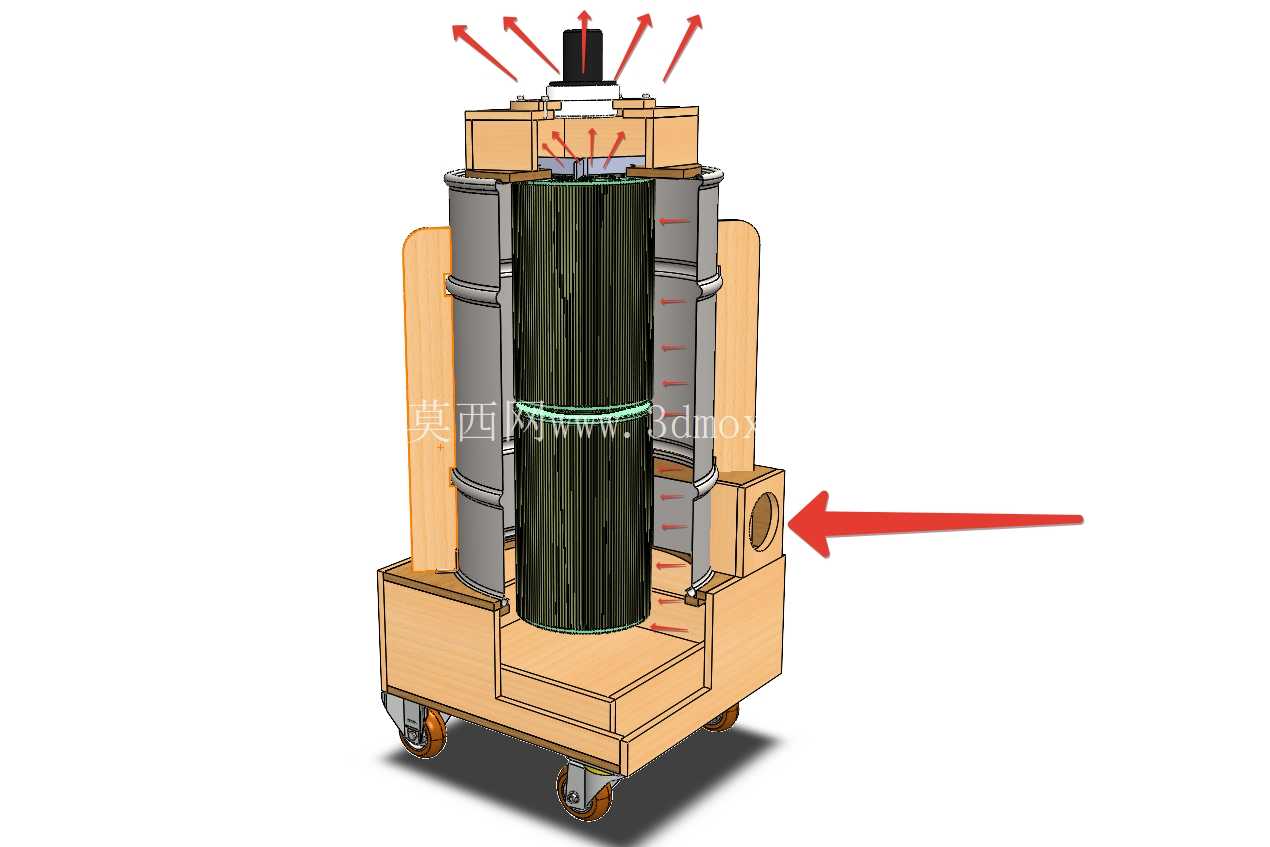

　　气流路径设计上，含尘空气从桶身侧部的进风口进入后，首先在桶身内部做旋流运动，大颗粒尘屑在离心力作用下被甩到桶壁后沉降到桶底，剩余含细小颗粒的气流向上经过双层滤筒过滤后，从上部风机的出风口排出，这种旋流沉降加滤筒过滤的组合结构，能有效降低滤筒的负载，延长滤筒的清理周期，相比普通单层过滤的家用吸尘设备，滤筒的堵塞速度可降低40%左右。底座的实木部件做了圆角处理，避免日常推移过程中磕碰划伤家具或墙面，桶身金属部分做了卷边处理，边缘无锋利毛边，拆装过程中不会划伤手部。整机的重量控制在8kg以内，即使不安装脚轮，用户也可单手提携转移使用位置，适配多场景临时吸尘作业的需求。在结构强度校核上，实木底座与桶盖的厚度均为20mm，可承受15kg的上部载荷，即使在桶盖上方临时放置小型工具也不会出现变形，金属桶身的环向刚度可承受风机运行时产生的最大负压，不会出现桶身吸瘪变形的问题。
