手动方形插板闸阀结构设计

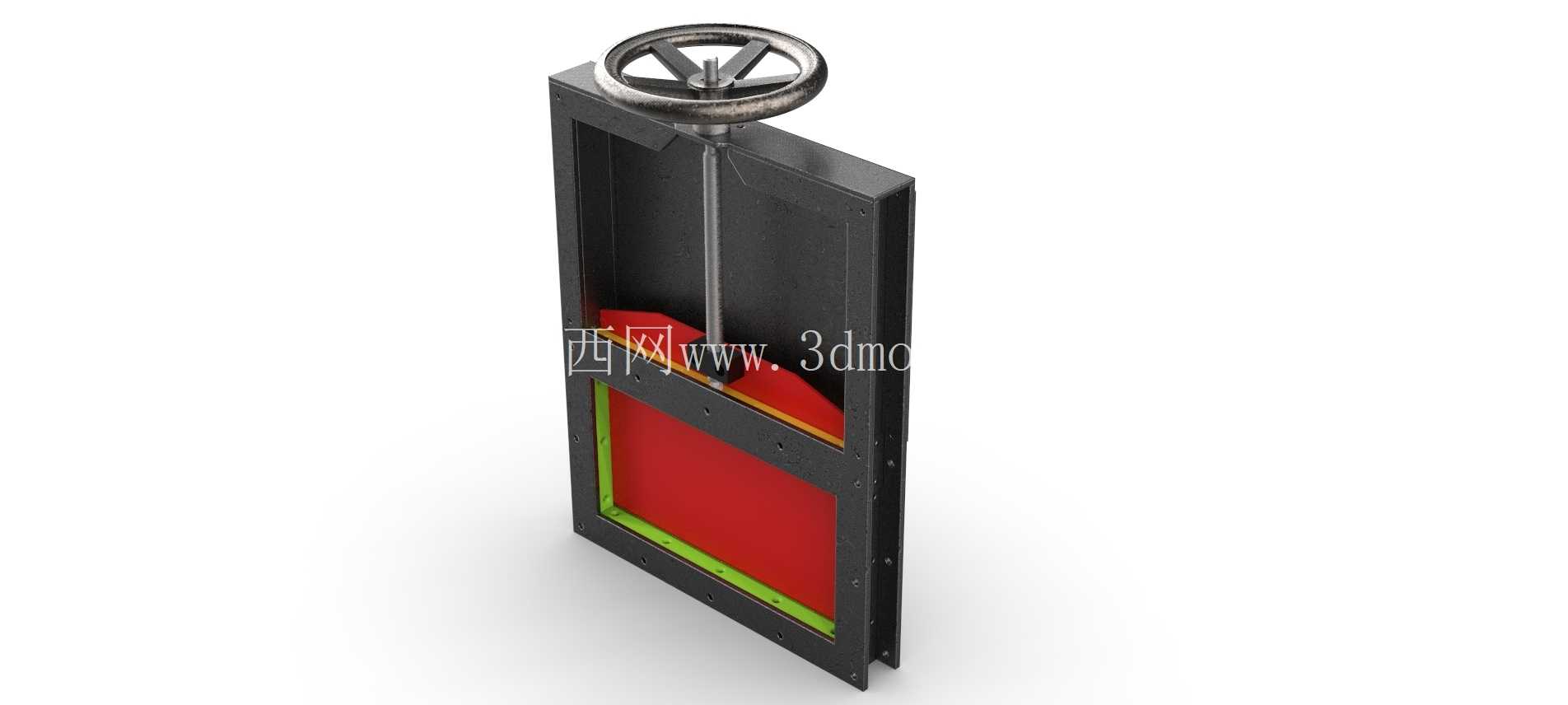

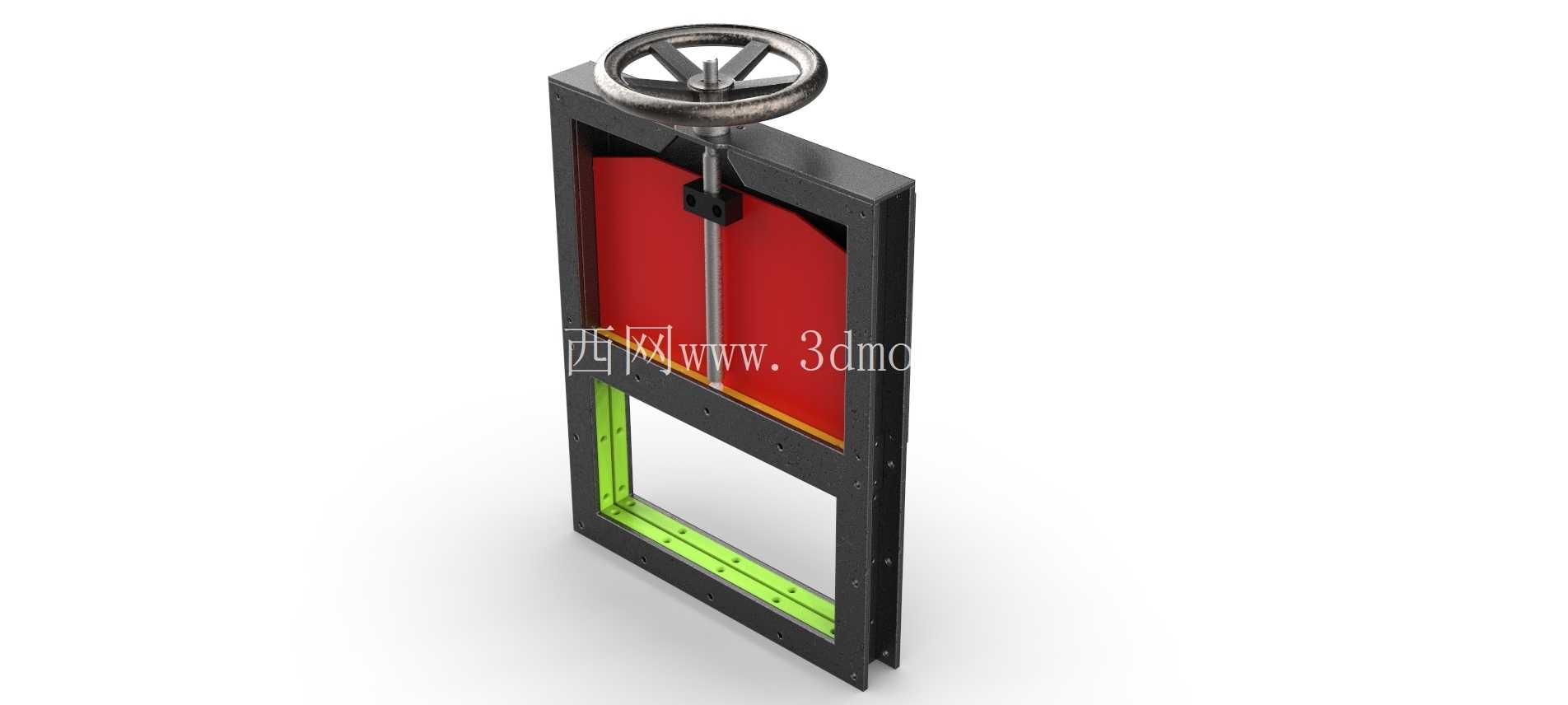

　　这款手动方形插板结构的闸阀，主要应用在粉体输送、污水处理、市政给排水、粮食加工输送这类需要大口径通断控制的工况场景，和常规圆形通道闸阀不同，方形通流截面的设计能更好适配矩形截面的溜槽、方管输送线路，避免通道截面突变带来的物料卡滞、流阻陡增问题，在散料输送线的出料口控制、沉淀池进出水截断环节，这种结构的阀门比普通刀闸阀的通流适配性更强。从实际使用角度看，该闸阀核心功能是实现管路介质的全通径截断与导通，阀板采用上下升降的运动形式，全开状态下阀板完全收进上部阀腔，通流通道没有任何遮挡构件，介质流经时不会产生明显的节流效应，也不容易在阀体内残留堆积物料，尤其适合输送含固体颗粒的污水、粉体、浆体类介质，不会像截止阀那样因为流道弯折出现颗粒沉积卡阻阀板的问题。

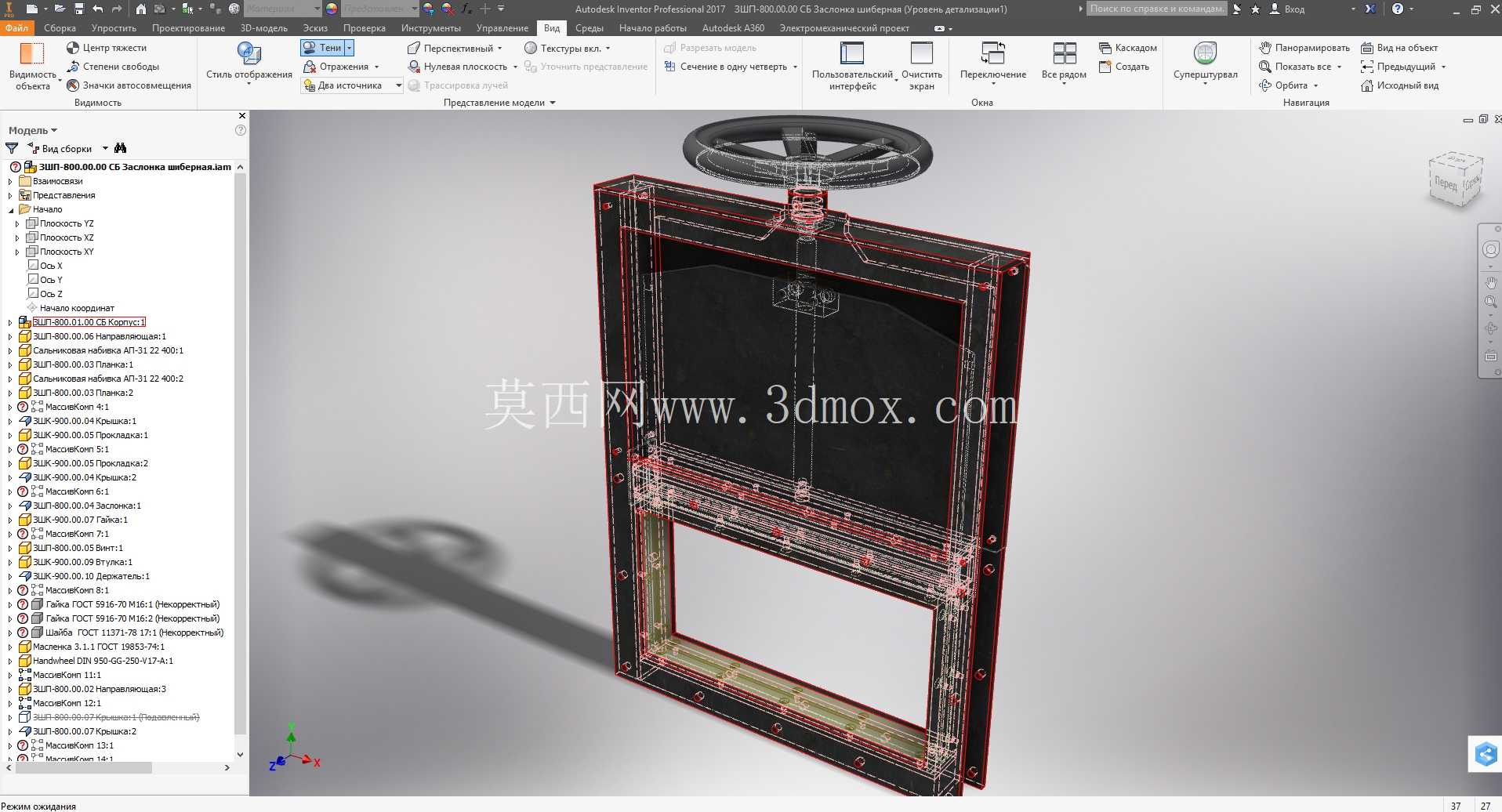

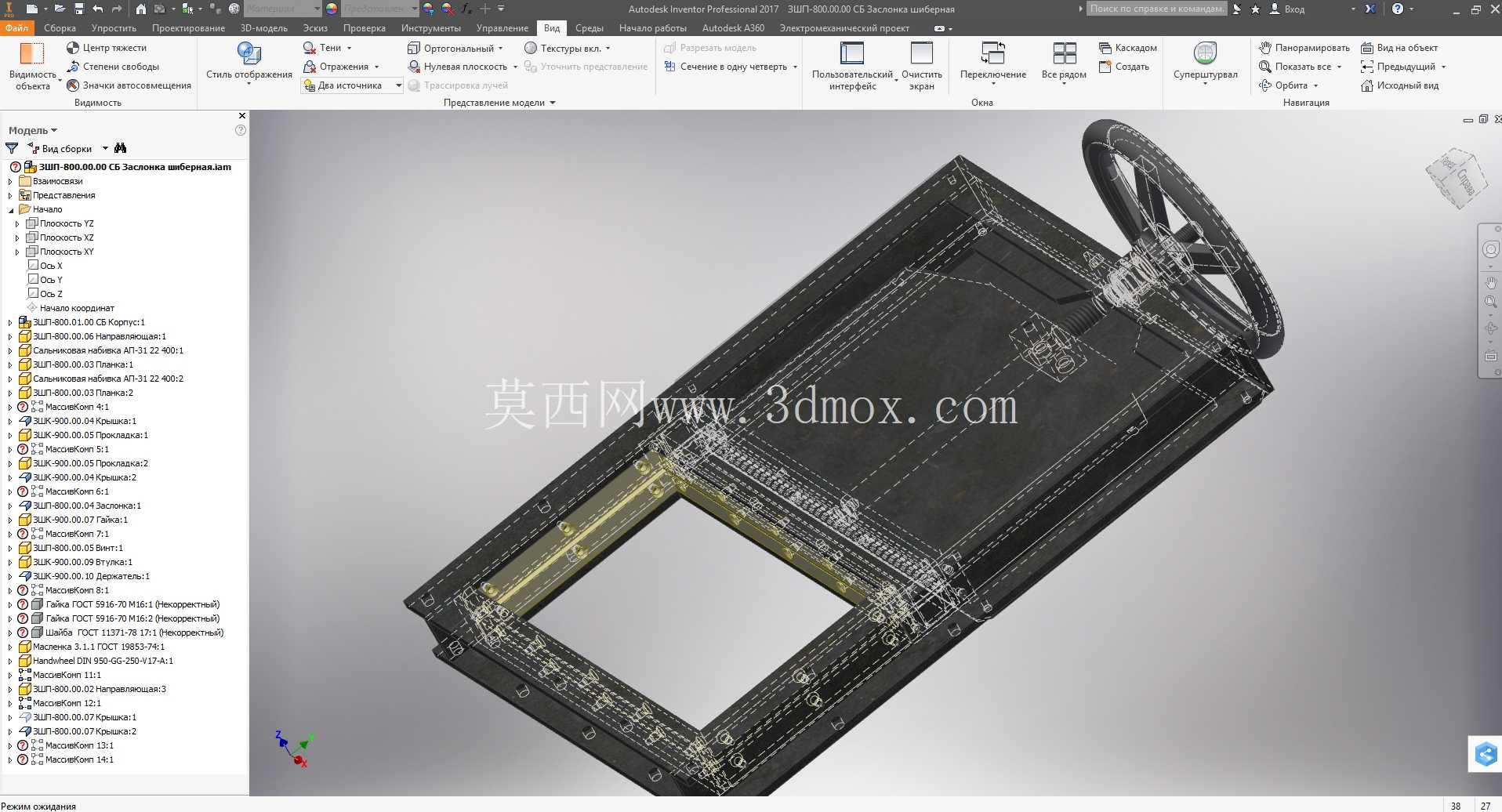

　　设计层面，顶部采用手轮驱动的梯形螺纹副结构，手轮的轮辐尺寸经过力矩匹配，操作人员无需额外加力杆就能实现阀板的升降操作，螺纹副自带自锁特性，阀板停留在任意开度位置都不会因为介质压力出现自行滑移，不需要额外加锁止机构就能维持开度稳定。阀体采用框架式焊接结构，两侧的导向槽全程约束阀板的运动轨迹，阀板升降过程中不会出现偏摆卡涩，导向槽内侧嵌有密封胶条，阀板完全落下时，胶条和阀板平面紧密贴合，实现通道的零泄漏截断，密封面的磨损量可以通过调整导向槽的压条间隙补偿，延长整阀的维护周期。

　　从安装边界来看，这款方形闸阀的连接法兰采用四边均布螺栓孔的设计，安装时需要保证对接的方管或溜槽端面和阀座端面平行度公差控制在1mm以内，避免安装应力导致阀体框架变形，影响阀板的正常升降；手轮顶部到阀座底部的总高度预留了足够的阀板提升空间，安装时上方需要预留不小于阀板行程的操作维护空间，方便后期更换密封件、检修螺纹驱动副。阀板和介质接触的表面做了耐磨防腐处理，在输送磨琢性较强的矿粉、煤渣这类介质时，阀板表面的耐磨层能有效降低介质冲刷带来的损耗，避免阀板过早出现磨穿漏料的问题。

　　和传统圆形闸阀相比，方形结构的阀体在相同通流面积下，整体占用的竖向安装空间更小，适合布置在空间局促的溜管节点，不需要额外做变径接头就能直接和方形输送管道对接，减少了管路变径带来的局部阻力损失，也降低了安装环节的配件成本。在实际选型应用中，这类插板闸阀通常不用于长期节流调节工况，长期处于半开状态时，高速流动的介质会持续冲刷阀板下半部分的密封面，容易造成密封面局部磨损出现泄漏，常规使用场景下都是作为全开或全关的截断阀使用，日常操作时转动手轮的速度保持均匀，避免阀板快速下落冲击阀座造成密封面磕碰损伤。阀体两侧的导向槽底部设计有排污小口，长期使用后渗入导向槽的细小物料颗粒可以通过排污口清理，避免颗粒堆积在导向槽底部垫起阀板，导致阀门关不到位出现泄漏。
