工业管道用可控阻尼式除尘过滤装置

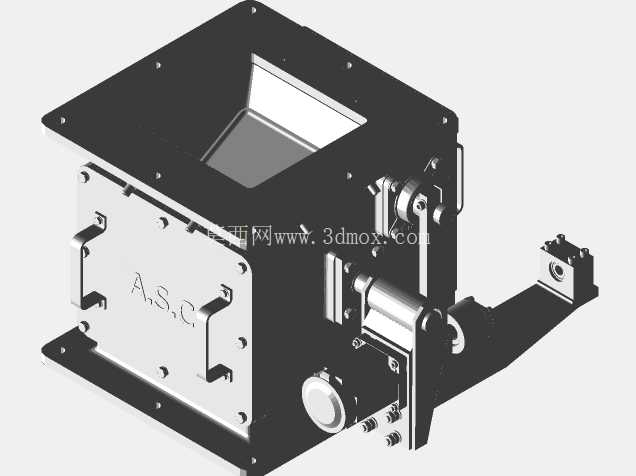

　　这款可控阻尼除尘装置主要面向工业产尘点位的局部除尘需求，常见应用场景包括机械加工车间打磨工位、4S店钣喷车间打磨作业区、小型粉体投料口、焊烟集中收集支路等场景，可直接对接方形除尘管道，作为支路末端的粉尘预处理单元使用，也可作为小型单机除尘的核心过滤腔体搭配风机使用。从结构设计来看，装置顶部采用带螺栓孔的方形法兰接口，法兰面预留均匀分布的安装孔位，可直接与同规格的方形风管法兰对接，安装时无需额外制作转接件，法兰面做了平面度处理，对接后配合密封垫可避免含尘气体泄漏。

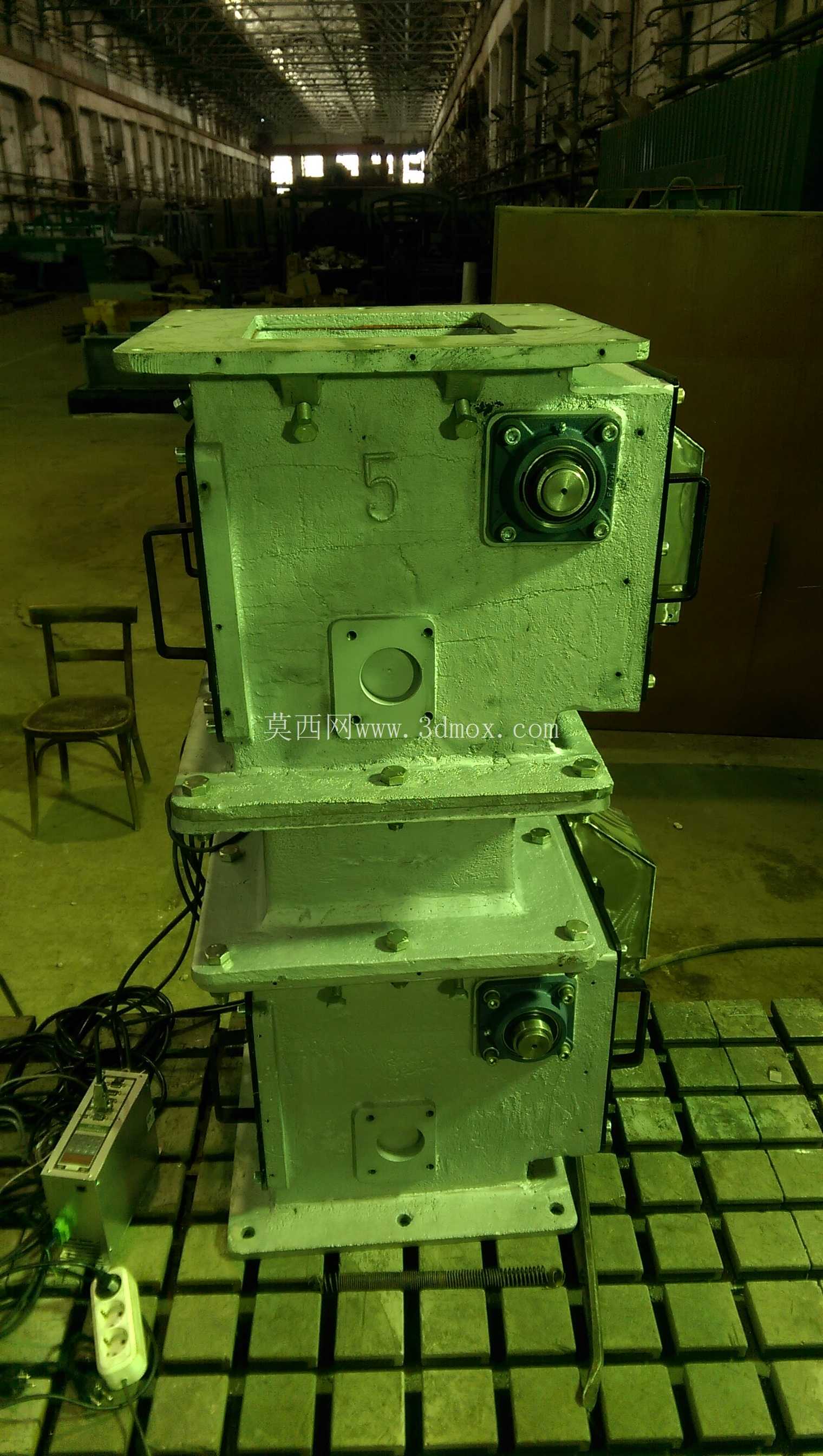

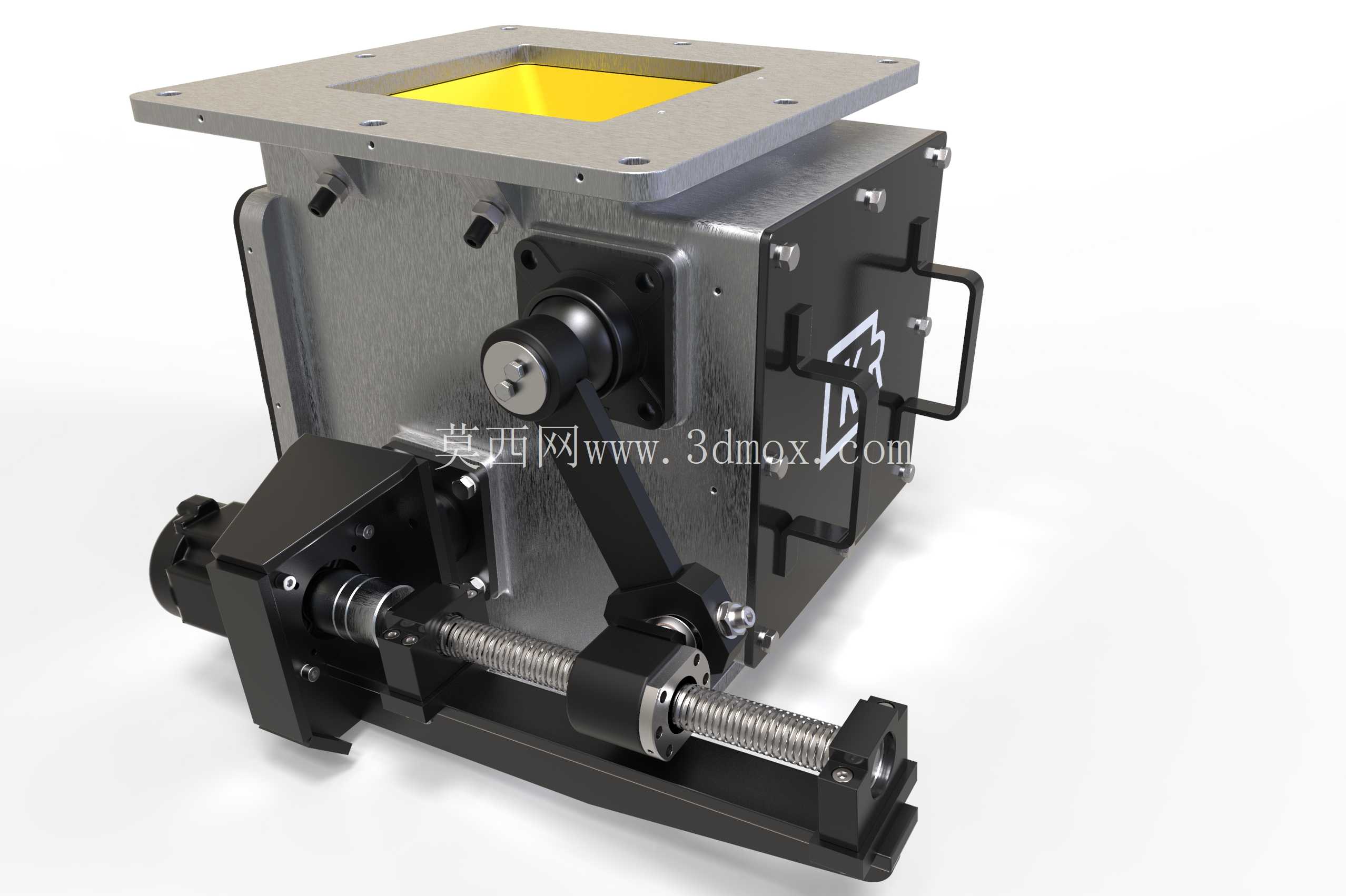

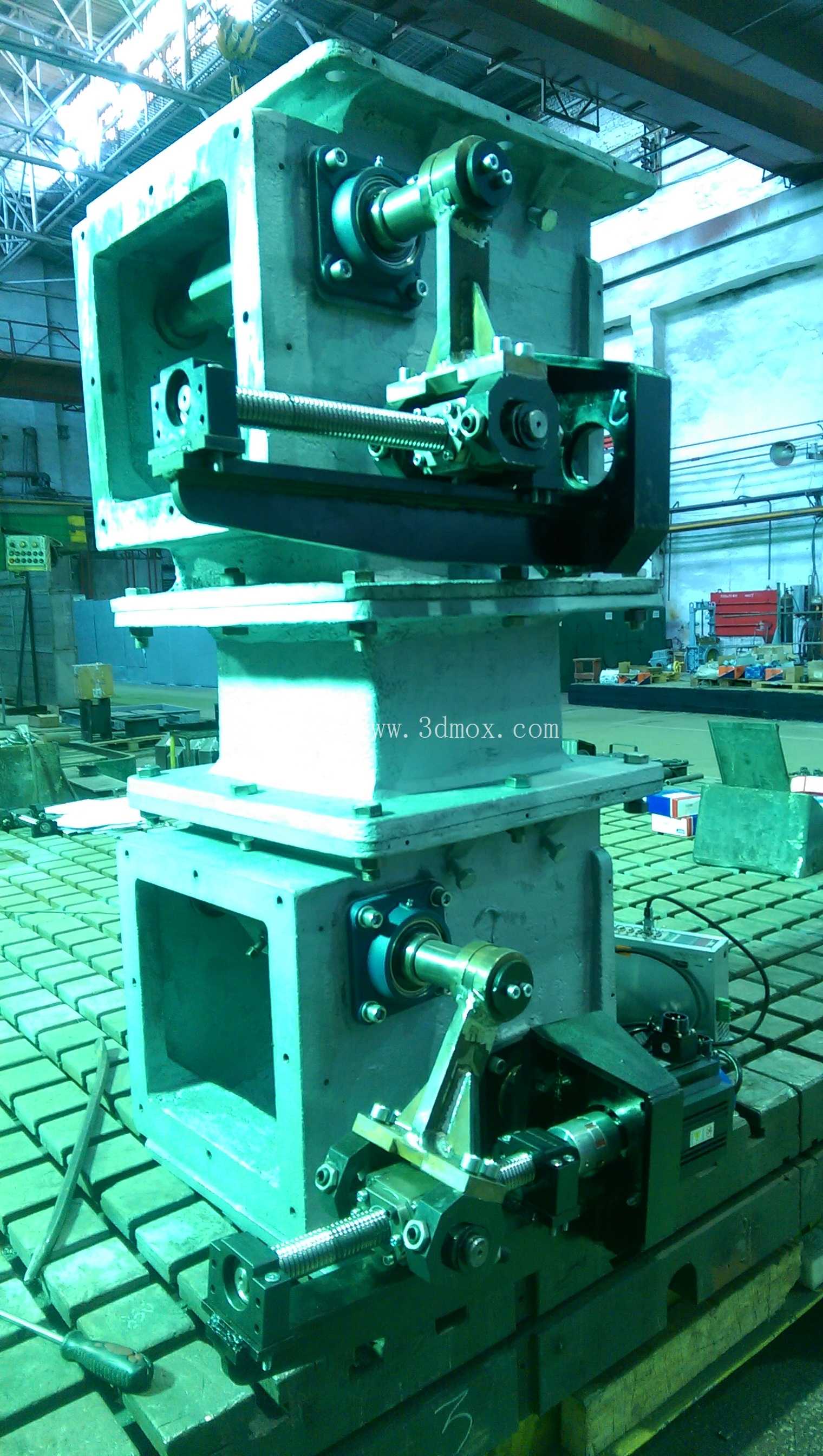

　　装置主体采用箱式焊接结构，外壳采用冷轧钢板折弯焊接成型，外部做喷塑防锈处理，可适应车间内多尘、潮湿的复杂工况，侧面设置带把手的快开检修门，日常更换内部滤袋、清理积尘时无需拆卸整体管路，只需松开检修门的锁紧结构即可打开腔体完成维护，大幅降低日常运维的工作量。装置前端集成的可控阻尼调节机构是核心功能部件，采用丝杆传动结构搭配阻尼限位组件，可根据管路内的实际风压、粉尘浓度调节风门的开合角度，精准控制进入腔体的含尘气体流量，避免因风量过大导致滤袋负荷过高、过滤效率下降，也可防止风量过小造成粉尘在管道内沉积堵塞。调节机构的操作端设置在装置外侧，带有锁紧结构，调节到位后可锁定开度，避免设备运行过程中因气流振动导致开度偏移，保证运行参数稳定。

　　腔体内部设置滤袋安装位，可适配常规尺寸的工业除尘滤袋，含尘气体从顶部法兰进入腔体后，经滤袋过滤，洁净气体从侧方出风口排出，粉尘被截留在滤袋外表面，积尘到一定程度后可通过检修门取出滤袋清理或更换。从安装边界来看，装置底部设置带安装孔的支撑底座，可直接固定在设备支架或者地面基础上，底部的丝杆调节机构向外延伸的长度在设计时做了限位，安装时只需预留对应操作空间即可，不会与周边管线、设备产生干涉。整体结构做了模块化设计，阻尼调节机构、检修门、法兰接口均为可拆分结构，后期部件损坏时可单独更换，无需整体报废，降低设备全生命周期的使用成本。

　　在实际选型应用中，可根据对接管道的截面尺寸、处理风量大小匹配对应规格的装置，阻尼调节范围可覆盖常规支路除尘的风量调节需求，相比传统无调节功能的除尘过滤箱，可更好适配不同工况下的风量波动，尤其适合产尘量不稳定、工位作业频率波动大的场景，比如钣喷车间的打磨工位，作业时产尘量大需要大风量，非作业时段可调小开度降低系统风机负荷，兼顾除尘效果与运行能耗。装置的传动部件均做了密封处理，避免粉尘进入丝杆、转轴配合面造成卡涩，延长调节机构的使用寿命，侧面的把手做了防滑处理，运维人员开关检修门时操作更顺手，整体结构没有多余的外露突出部件，安装在车间工位旁不会对人员通行造成阻碍。
