步进电机驱动直线螺杆滑块传动机构

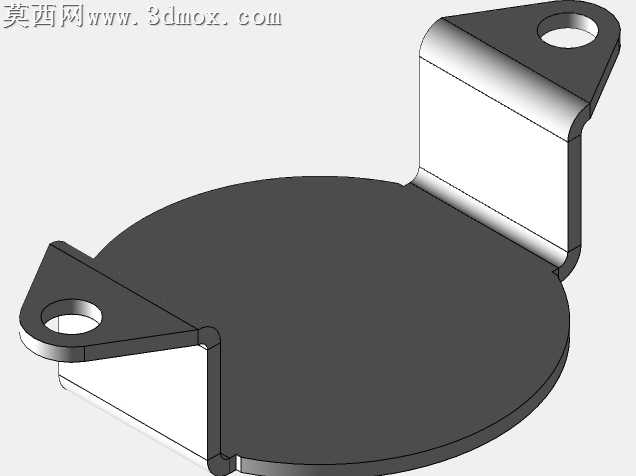

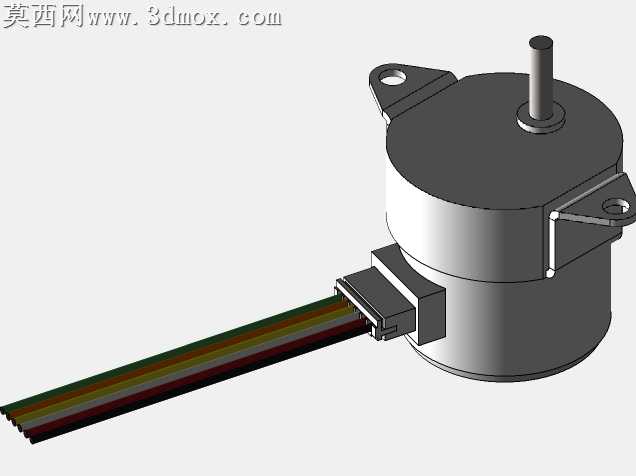

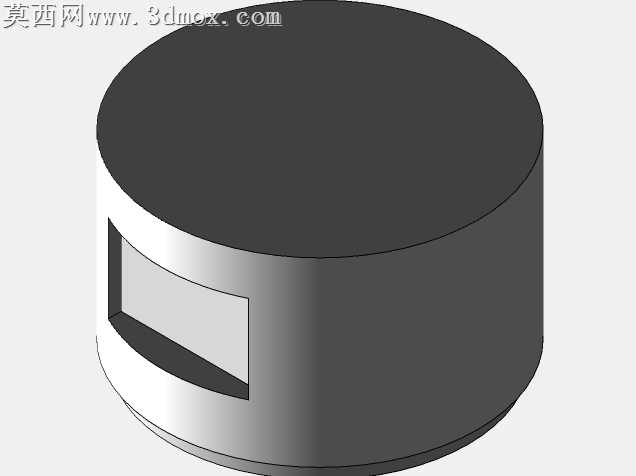

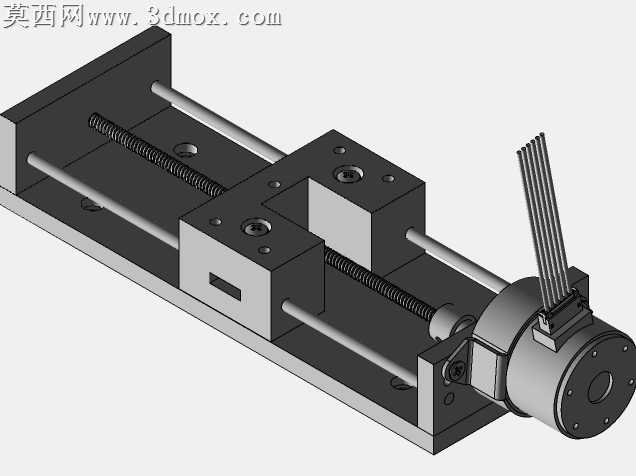

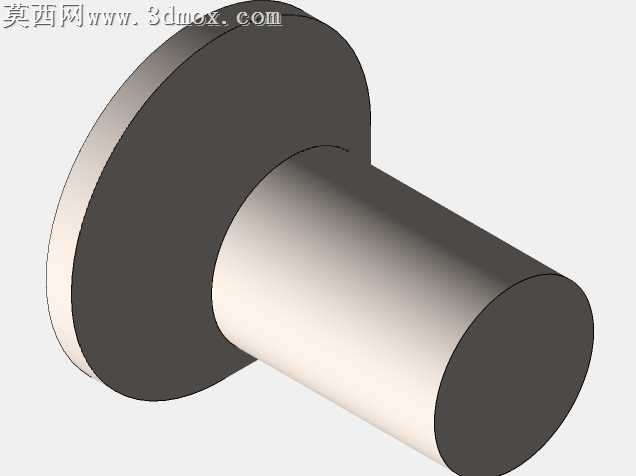

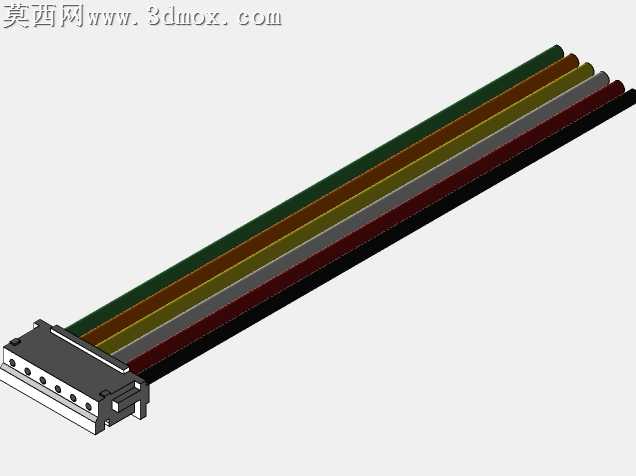

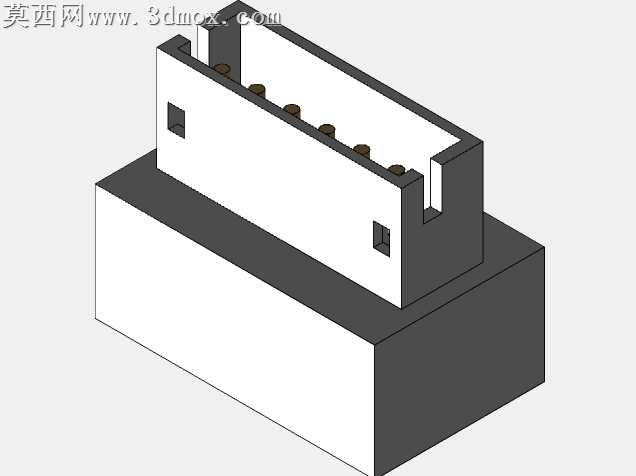

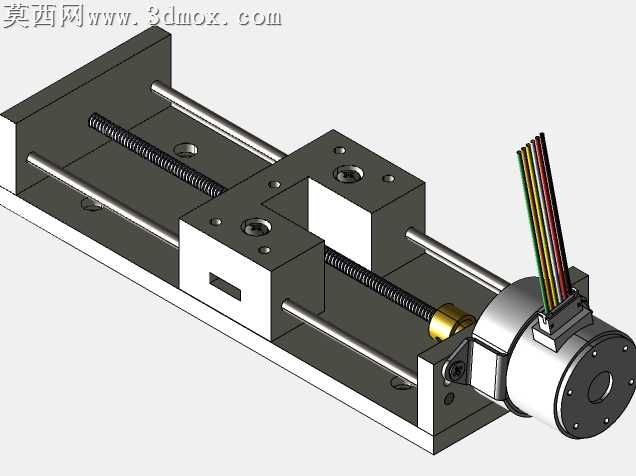

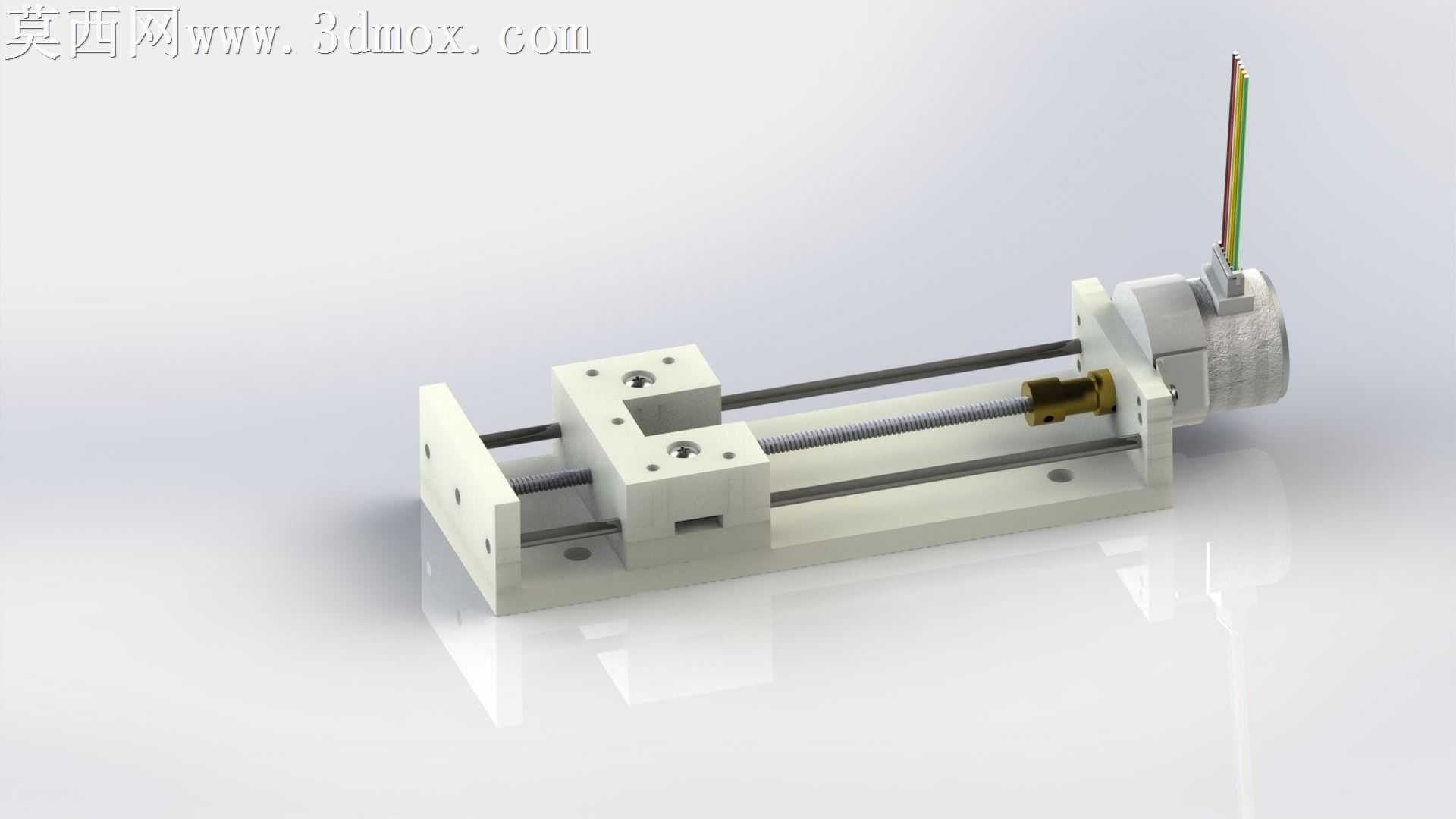

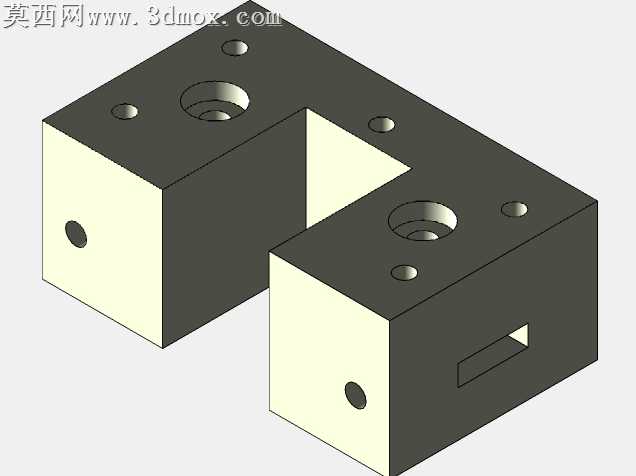

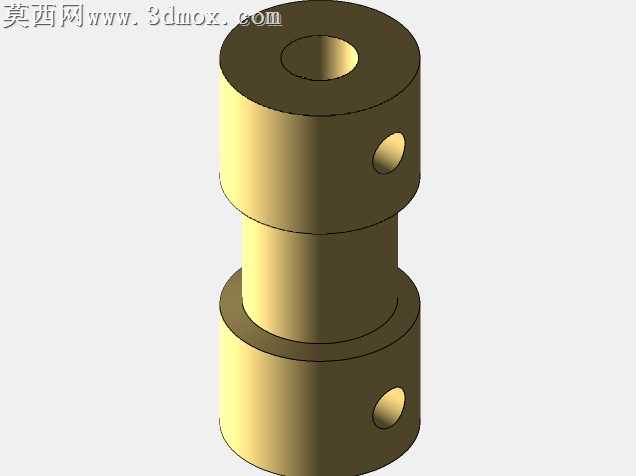

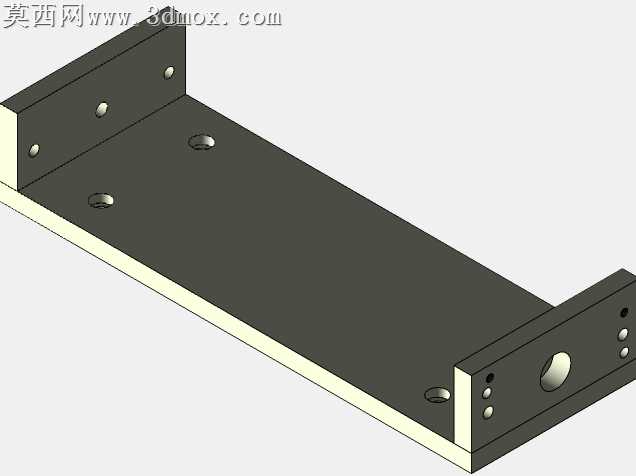

本作品为小型直线位移执行机构的三维建模成果，建模阶段围绕实际采购的成品部件参数展开，先完成核心参数的梳理匹配：对应100毫米有效行程的执行需求，确定步进电机步距角为15度，搭配1:5减速比的齿轮箱，实现每120个脉冲对应输出轴转动360度的传动精度，驱动适配4-12V电压、500mA电流的2相4线步进电机，配套6线引出导线完成供电与信号传输。建模过程中先搭建整体装配基准，以两端立式支撑座为装配定位基础，完成两根平行光轴导轨的同轴度、平行度约束，保证后续滑块运行无卡滞；随后完成T型螺杆的建模，匹配25mm螺杆直径、3mm螺距的梯形螺纹参数，将螺杆两端通过轴承约束在支撑座上，一端通过联轴器与减速步进电机的输出轴完成同轴连接，保证动力传输的同轴度误差控制在合理范围内。滑块部分采用一体化滑块座设计，内置与螺杆匹配的铜质传动螺母，两侧预留与光轴配合的直线轴承安装位，滑块座表面预留标准安装螺孔，方便外部负载的固定安装，整体滑块运行行程严格控制为100mm，整体机构外形尺寸为140*50mm，适配小型自动化设备的紧凑安装空间。材质与渲染阶段，针对不同部件匹配对应材质属性：支撑座与滑块座采用哑光乳白色工程塑料材质，还原3D打印或注塑件的表面质感；光轴与螺杆采用抛光金属材质，添加细微的表面拉丝纹理与金属反光效果；步进电机外壳采用哑光银灰色金属漆，引出导线分别匹配红、黄、绿、黑等不同线色的绝缘胶皮材质；传动螺母采用黄铜金属材质，突出与螺杆的传动配合关系。渲染时采用柔和的工作室顶光搭配侧方补光，在光滑地面上投射出柔和的机构倒影，清晰展现各部件的装配关系与结构细节。设计思路上优先保证机构的实用性与易加工性，所有安装孔位、配合尺寸均按照标准件参数设计，既可以直接用于3D打印制作原型，也可以导出工程图用于机加工生产，整体结构简单紧凑，传动平稳，可直接应用于小型自动化设备的直线位移场景，如小型物料推送、镜头调焦、实验平台位移调节等场景，建模过程中严格校验了各运动部件的干涉情况，保证滑块全行程运行时无部件碰撞，传动螺杆与导轨的平行度满足运行精度要求，电机与支撑座的连接结构稳固，长时间运行不会出现松动偏移。
