OetikerHL10000压接钳组件结构设计

　　这款压接钳组件主要面向工业管路装配场景设计，覆盖汽车油路、气路连接，制冷系统管路固定，工业气动回路安装等多个需要使用Oetiker卡箍实现可靠紧固的作业环节，是批量装配工位、售后维修场景中常用的手动压接作业工具。不同于通用压接工具，该组件未集成专用压接头结构，核心原因是实际生产中不同规格卡箍对应的压接头属于专用适配部件，不同管径、不同卡箍厚度对应的压接行程、压接面弧度都有明确参数要求，将钳体主体与压接头做拆分设计，能够让同一把钳体适配多组不同规格的压接头，减少工具采购成本，也方便现场作业人员快速切换压接头应对不同规格的卡箍压接需求。从结构设计逻辑来看，钳体采用长筒式直柄布局，主体受力段采用金属材质保证压接过程中的结构刚性，

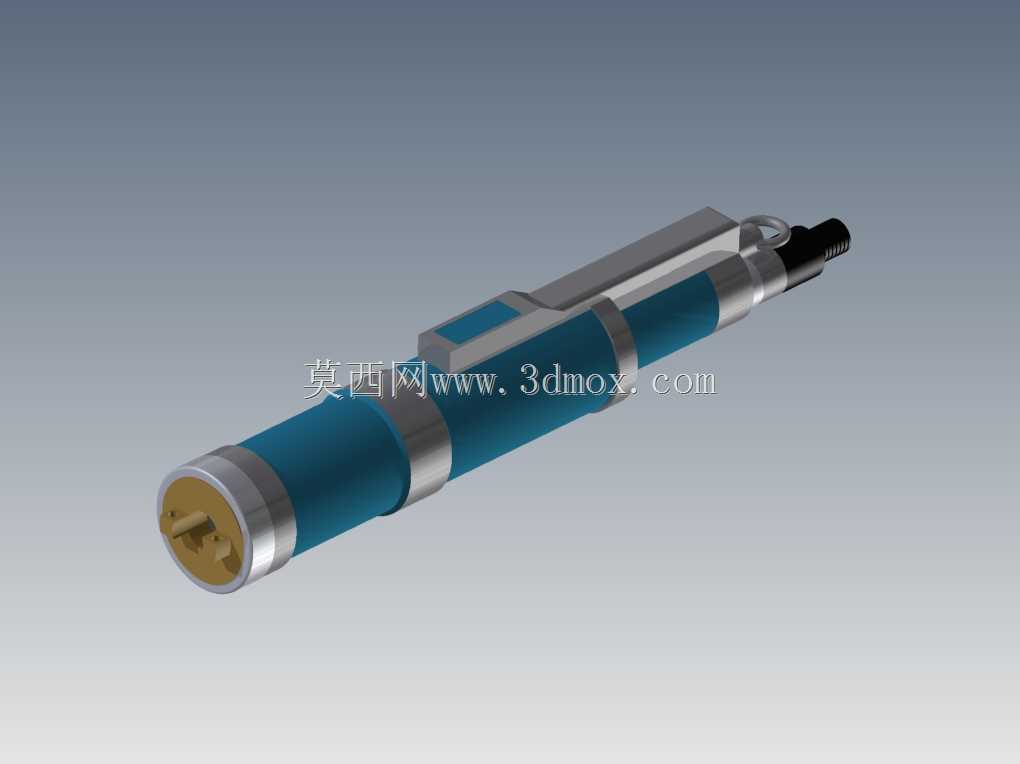

　　避免大压接力下钳体出现形变影响压接精度，握持段做了防滑包覆处理，长时间握持作业不易打滑，出力方向与钳体轴线保持一致，作业时操作人员可以沿管路轴向施力，不会因为偏载导致卡箍压接错位。钳体尾部设置了挂接结构，工位闲置时可以直接挂在工位旁的工具挂板上，减少作业台面的工具占用空间，也能避免工具磕碰损坏。从安装边界来看，钳体整体为细长圆柱形态，作业时所需的操作空间较小，能够伸入设备内部狭窄空间完成卡箍压接作业，适配设备内部管路密集、操作空间受限的装配场景。设计过程中重点考虑了压接力的传递路径，从握持施力端到压接头安装位的力传递路径做了同轴优化，减少力传递过程中的损耗，操作人员施加较小的握力就可以达到卡箍压接所需的锁紧力，

　　降低长时间作业的劳动强度。钳体与压接头的连接位采用快换结构设计，更换压接头时不需要额外工具，对准卡位推入即可完成锁定，拆卸时按压锁止销就能拔出压接头，切换过程耗时极短，不会影响流水线装配的作业节拍。压接作业时，钳体的压接行程做了限位设计，当压接头行程达到卡箍额定压接量时会触发限位反馈，避免过度压接导致卡箍破裂或者管路被压变形，也能避免压接量不足导致卡箍紧固力不够出现管路渗漏的问题。
