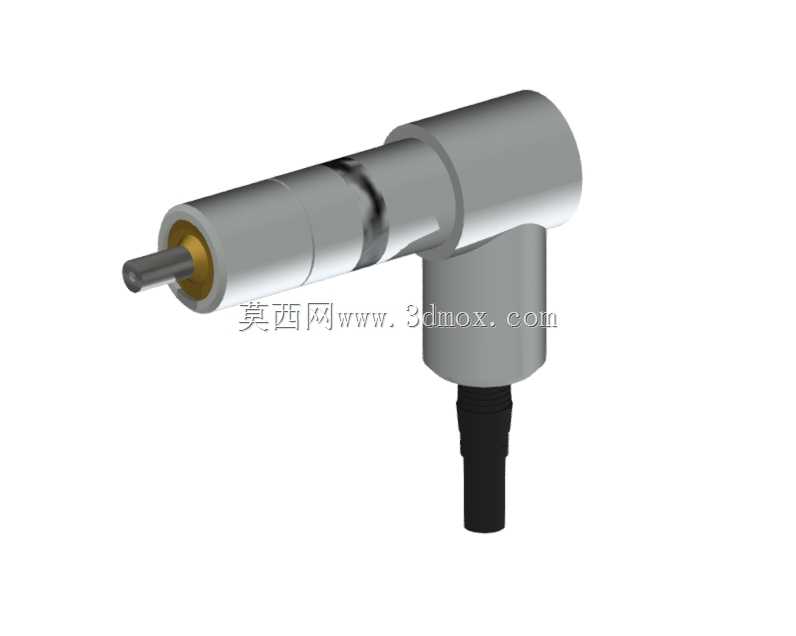

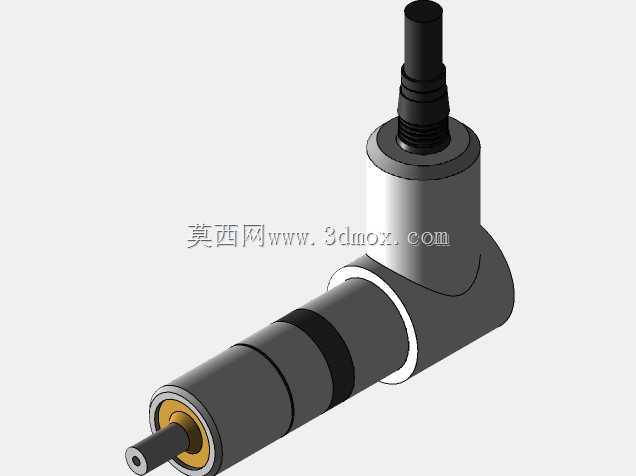

Magnescale DB10BS直角式接触测量探头结构

　　这款直角结构的接触式测量探头，最初面向工业现场存在油污、切削液飞溅的恶劣检测场景设计，目前在精密机加工工位、自动化装配线尺寸复检环节、三坐标测量机配套测头拓展场景中都有大量成熟应用。不同于常见的直出式测头，这款产品采用L型直角布局，测杆轴向与线缆引出方向呈90度垂直，这种结构设计主要针对设备内部安装空间局促、直头测头无法伸入的检测位置，比如机床主轴旁的工件尺寸实时反馈工位、狭小工装夹具内部的工件到位检测点，直角结构能大幅压缩测头安装时的轴向占用空间，避免测头本体与周边运动部件、工装结构发生干涉。从功能参数落地到结构设计的逻辑来看，这款测头的有效测量行程为10mm，分辨率可达5微米，能满足绝大多数工业现场的精密位移检测需求，

　　测头前端的测杆采用耐磨硬质合金材质，长期反复接触工件也不会出现明显磨损，保证测量精度的长期稳定性。安装接口设计上，测头前端配置M2.5×0.45的细牙螺纹，可直接将适配测尖拧到螺纹尖端，无需额外转换接头，安装更换测尖的操作十分便捷；同时设计时明确了刻度标识的安装区域，可在距离探头端部20mm的圆柱段区域粘贴刻度标识，方便现场安装调试时快速确认测头的初始伸出量，不用额外借助量具反复核对安装位置。密封性能是这款测头的核心设计优势，针对石油污染严重、切削液喷淋的加工现场，整个测头的壳体接缝处、测杆伸出部位、线缆引出部位都做了多层密封处理，线缆尾部采用耐油橡胶材质的护套，避免油污长期侵蚀导致线缆开裂、密封失效，在多油污、

　　多粉尘的车间环境下长期使用也不会出现内部元器件进油、进尘导致的测量漂移、信号失效问题。从安装边界来看，测头的圆柱主体段直径统一，可配套标准夹座进行侧装或者轴向固定，直角段的壳体做了圆弧过渡处理，没有突出的棱角结构，安装时不需要预留额外的避让空间，线缆从直角段尾部垂直引出，走线方向与测杆运动方向垂直，不会因为测杆伸缩运动拉扯线缆，也能避免设备运动部件剐蹭线缆。在实际选型使用时，这款测头既可以配套专用的信号放大器做高精度位移闭环反馈，用在磨床进给、精密压装的尺寸实时控制环节，也可以单独作为工件到位检测、尺寸超差报警的检测元件，适配不同精度等级的设备改造、新机设计需求，结构设计上没有冗余的复杂结构，后期维护只需要定期清洁测杆表面、检查密封件状态即可，不需要复杂的校准操作，适合工业现场长期稳定使用。
