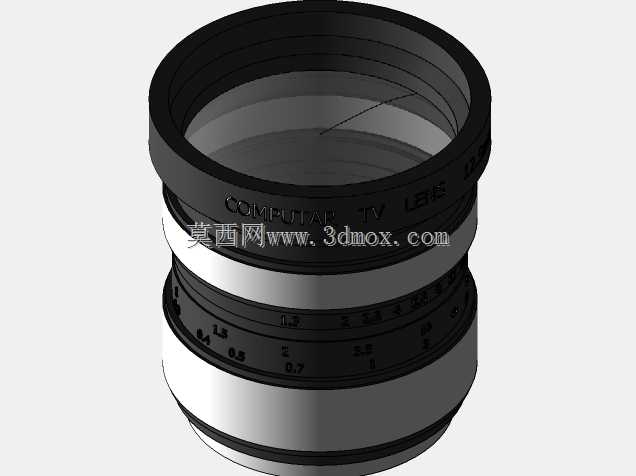

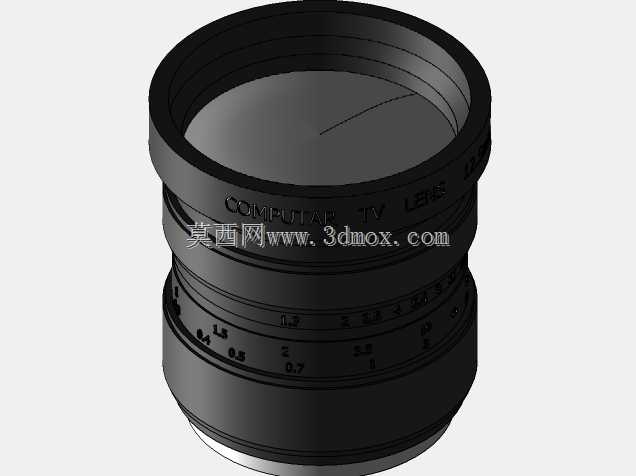

Computar12.5mmf1.5C口工业镜头结构

　　这款C安装接口的定焦镜头，最初面向工业视觉检测、安防监控成像场景设计，作为成像链路的核心光学部件，承担着将目标场景光线精准汇聚到成像靶面的作用，在早年的生产线外观检测工位、模拟监控点位中曾被大量应用，即便属于早期推出的产品，其光学结构的稳定性、成像的锐度表现依旧能满足多数常规视觉场景的使用需求。从结构设计来看，镜头整体采用多组镜片同轴装配的方案，镜身主体为硬质金属材质加工而成，表面做了哑光黑色氧化处理，既可以减少外部杂散光反射对成像的干扰，也能提升日常使用中的耐磨抗刮性能，适配工业场景下复杂的安装使用环境。镜身上设置了多环调节结构，靠近前端的是光圈调节环，环面蚀刻有1.3到16的多档光圈刻度，转动阻尼均匀，

　　可根据现场光照条件灵活调整通光量，适配不同亮度环境下的成像需求；靠近安装法兰端的是对焦调节环，蚀刻有不同物距对应的刻度标识，调节行程覆盖常用的工作物距范围，转动时镜片组沿光轴方向平稳移动，全程无卡滞、无虚位，可保证不同物距下的成像清晰度。镜头的安装端采用标准C型接口设计，法兰后截距符合行业通用标准，可直接适配绝大多数带C口的工业相机、模拟监控相机，无需额外加装转接环，安装时对准接口螺纹旋转到位即可，安装边界清晰，不会和相机端的结构产生干涉，镜身外径、整体长度尺寸紧凑，在多相机阵列排布的检测工位中，不会因为单镜头尺寸过大挤占相邻相机的安装空间，适合空间紧凑的视觉集成方案。从建模还原的角度来看，镜身每一处刻度标识、接口处的金属倒角、

　　调节环的防滑纹理都做了对应还原，镜片部分的分层结构也按照实际装配关系做了区分，可用于视觉检测设备的结构装配干涉校验，也能作为光学组件选型时的尺寸参考，帮助结构工程师在设计阶段提前确认镜头安装后的空间占用情况，避免后期装配时出现镜头与光源、工装夹具的位置冲突。在实际设备集成中，这类定焦镜头相比变焦镜头结构更简单，镜片数量更少，光损更低，在固定物距的检测场景下成像一致性更好，长期使用过程中光轴偏移的概率更低，能减少设备运维过程中的校准工作量，适合需要长期稳定运行的工业检测场景。
