ANSI80标准滚子链传动组件三维设计

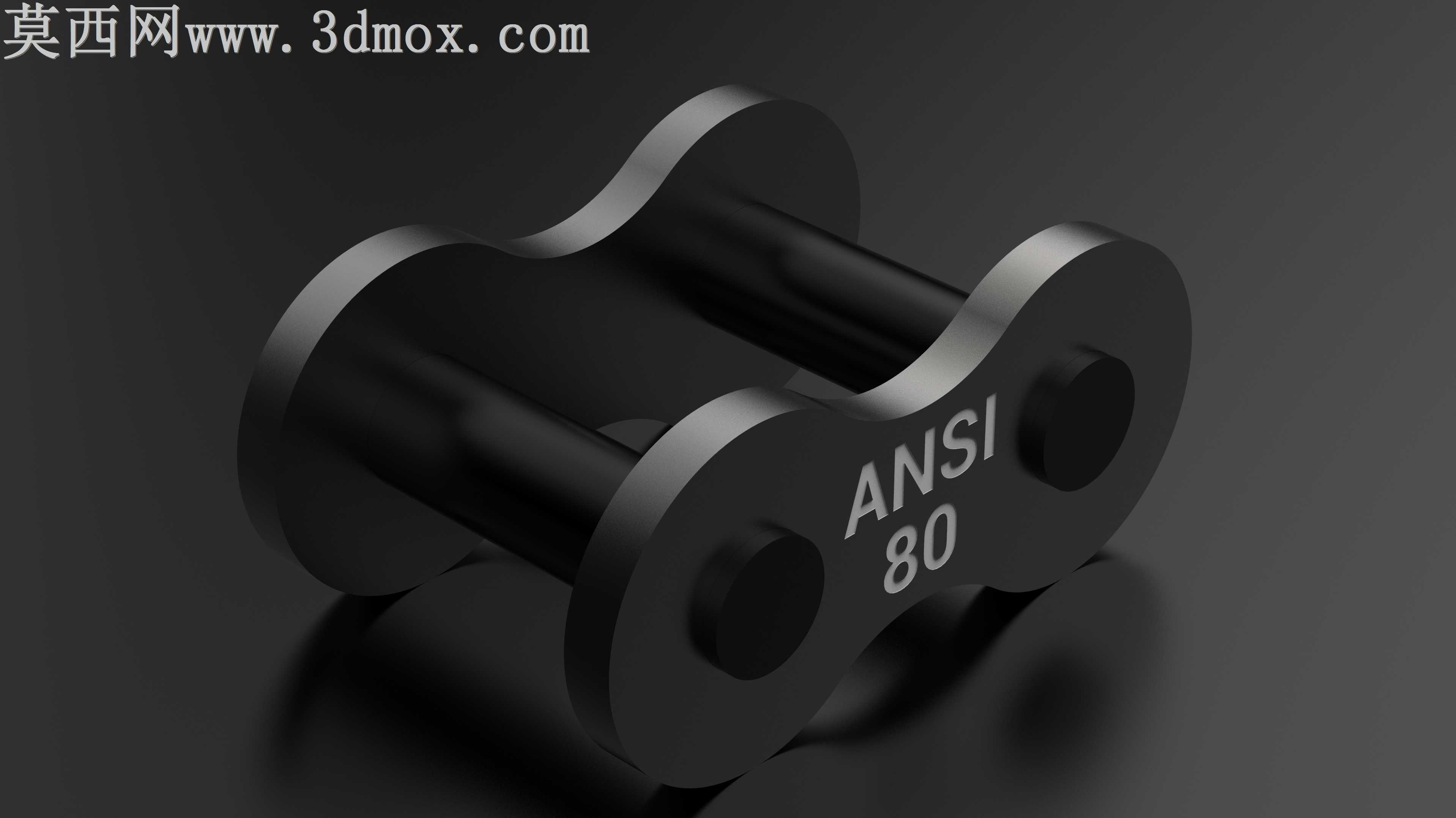

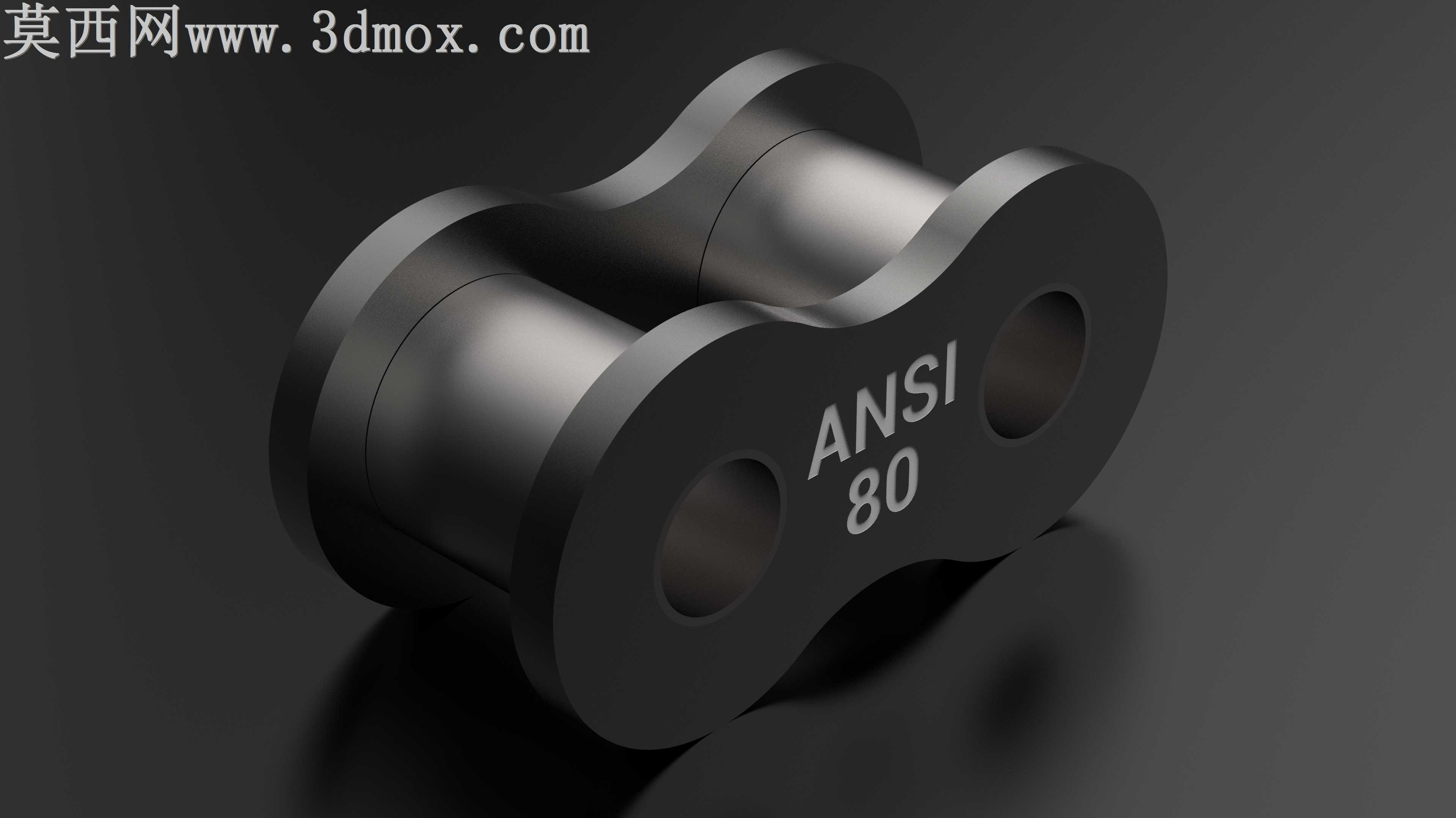

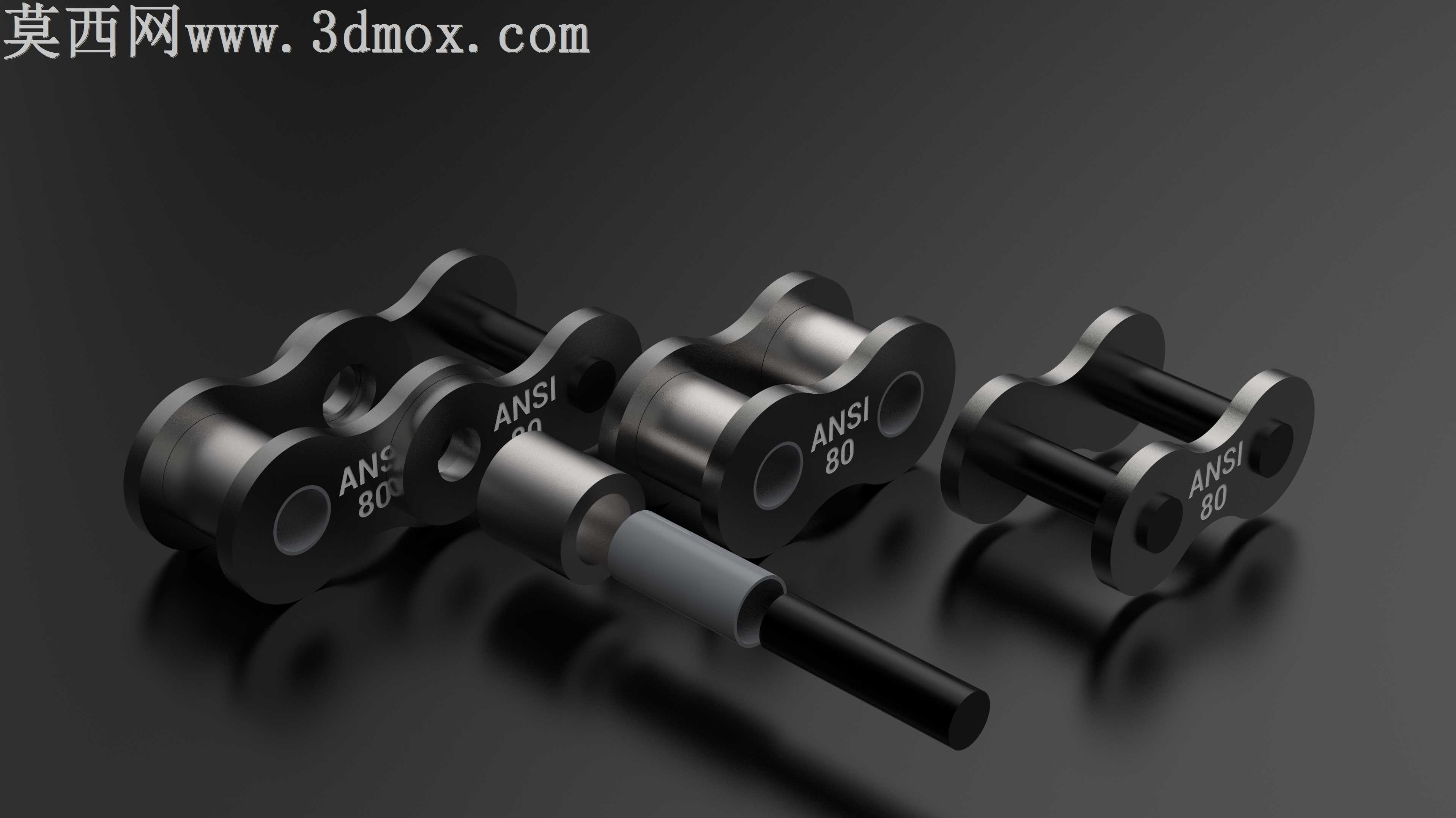

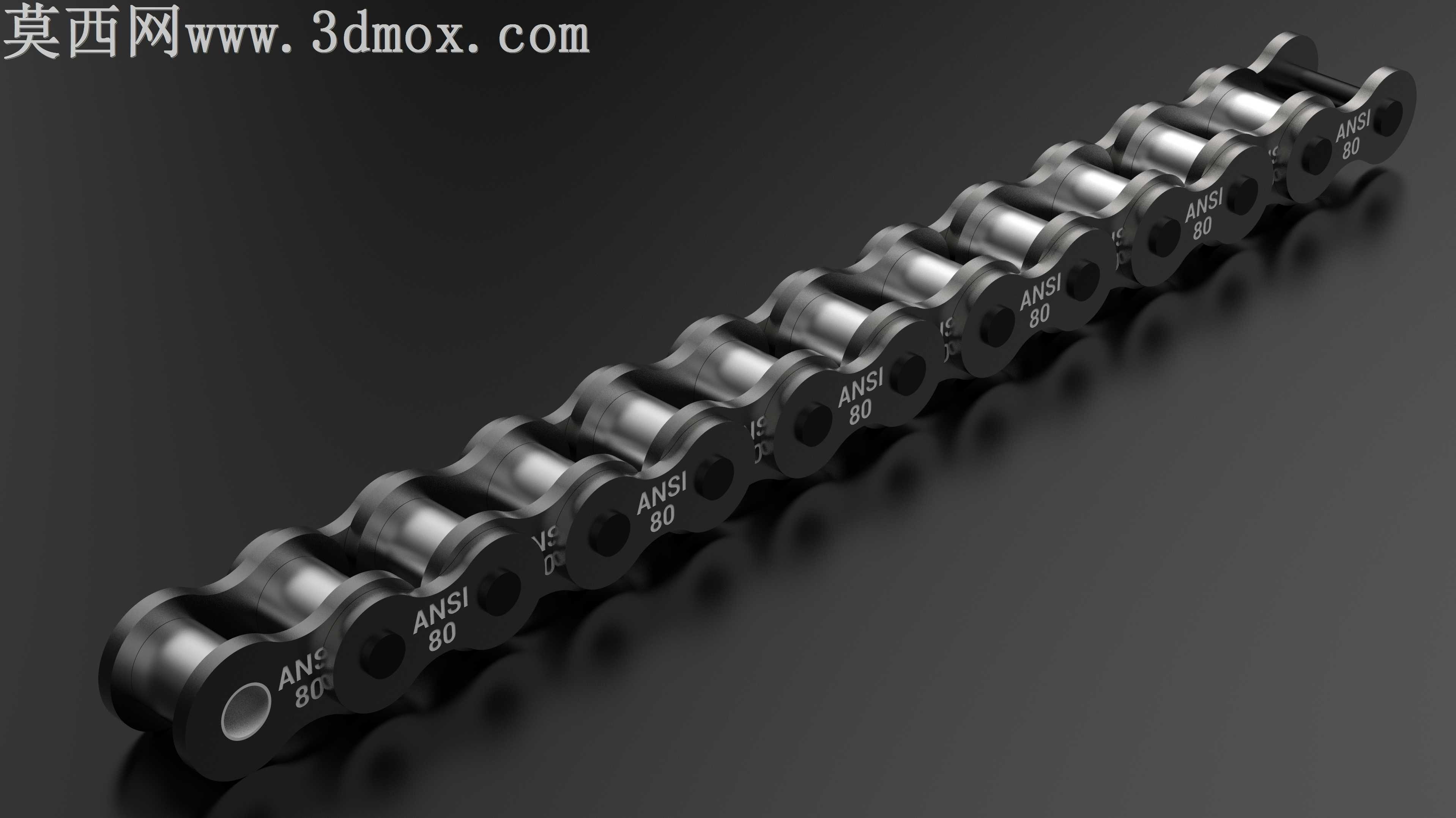

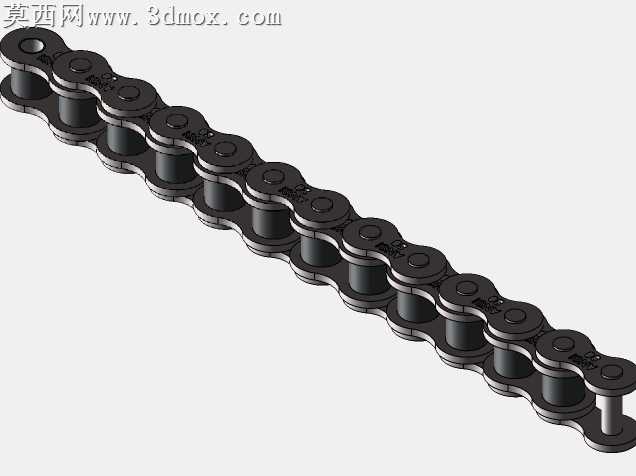

本作品为ANSI 80规格标准滚子链的完整三维设计成果，建模过程严格遵循ANSI标准滚子链的尺寸规范与结构要求，完整还原了该规格滚子链的全部组成构件，包含内链节、外链节、滚子、套筒、销轴、链板等核心零部件，同时完成了内外连接组装的完整结构呈现，可直观展示链条的装配关系与运动逻辑。建模阶段采用参数化设计思路，对每一个零件的尺寸进行精准约束，确保链板的轮廓弧度、销轴的配合公差、滚子与套筒的间隙、内外链节的铰接间隙都符合实际工业产品的设计要求，既保证各零件可独立拆分查看结构细节，也可完成整体装配后模拟链条的传动弯折动作，还原滚子链在实际传动场景中的运动状态。材质与渲染环节针对不同构件的工业实际材质进行区分设置：外链板与内链板采用经过热处理的合金结构钢材质，调整材质参数呈现出高强度钢材经表面发黑处理后的哑光深黑金属质感，表面添加细微的磨砂纹理与均匀的金属反光，还原工业链条链板的真实表面状态；滚子与套筒部分设置为高硬度轴承钢材质，表面粗糙度更低，呈现出略带冷调的亮面金属质感，边缘做细微的倒角高光处理，体现精密机加工零件的工艺特征；销轴部分区分出与套筒配合的轴身段与两端铆接段的材质差异，轴身段做光滑耐磨的金属质感处理，还原销轴的加工精度。渲染阶段采用深色哑光背景搭建展示场景，布置多组柔和的工业产品展示光源，主光源从侧上方打亮链条主体，勾勒出各零件的轮廓与金属反光，辅光源补充暗部细节避免结构阴影过重，添加柔和的环境闭塞效果强化零件间的装配层次，最终呈现的渲染图清晰展现了滚子链各组件的结构形态、装配关系与材质特征，可用于机械传动教学演示、设备选型参考、传动系统虚拟装配等场景。设计过程中充分考虑了标准滚子链的互换性要求，所有零件的尺寸参数均严格对标ANSI 80链条的标准数值，确保该三维模型可直接导入各类机械装配场景中使用，无需额外调整尺寸即可与对应规格的链轮完成配合装配，为传动系统的整体设计提供准确的标准件模型支撑。
