科尔森COLSON脚轮用地锁三维结构设计

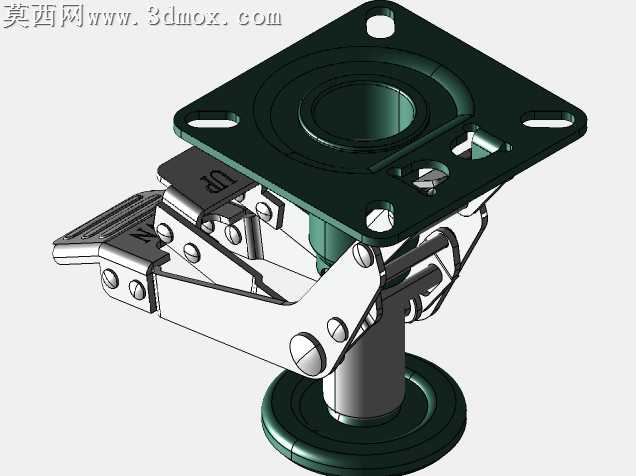

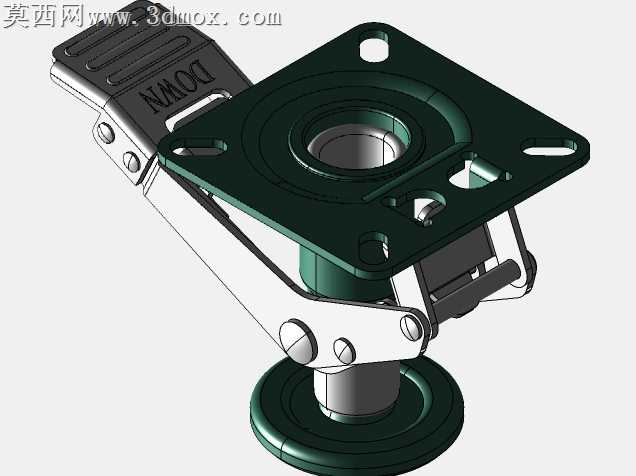

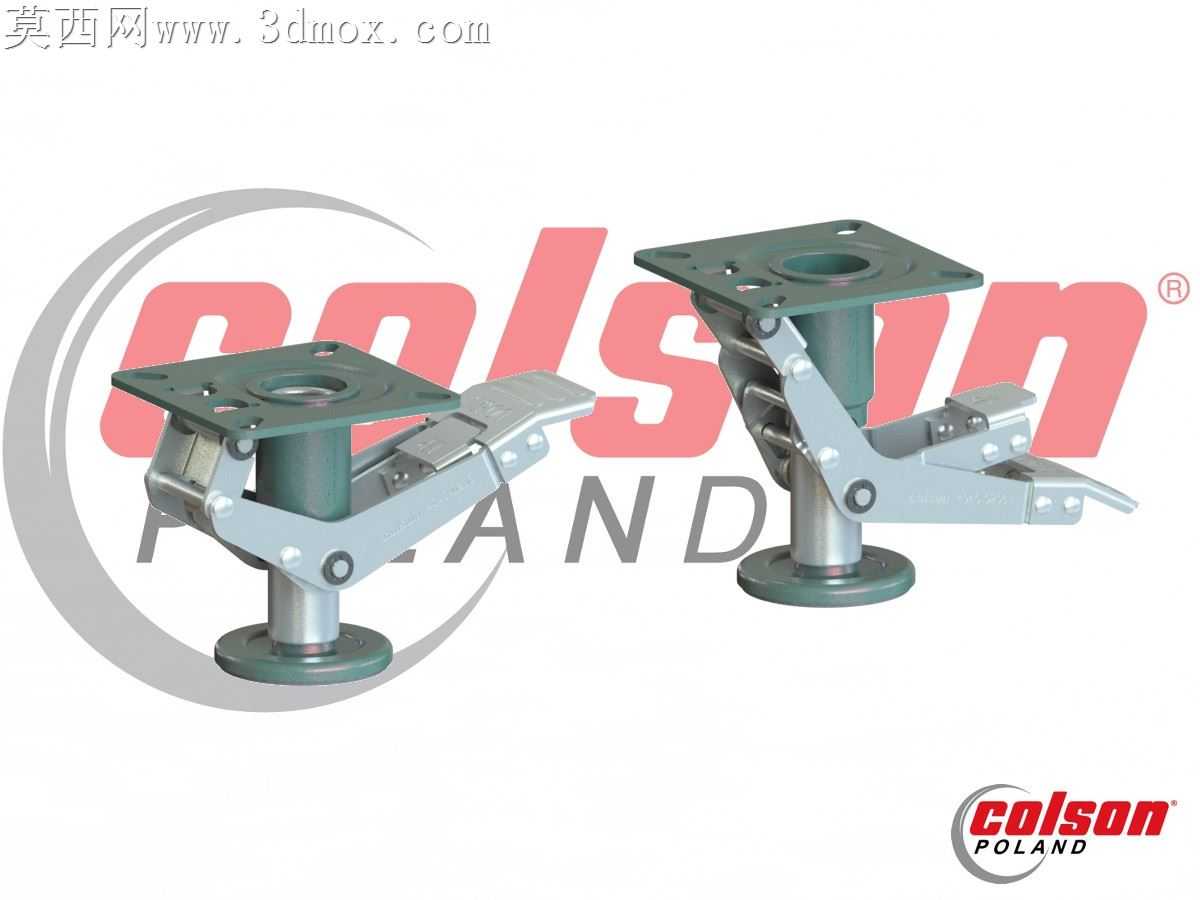

本模型为科尔森COLSON系列脚轮配套用地锁装置，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机械设计公差配合标准，对各零部件的装配关系进行了精准约束，确保整体结构运动逻辑符合实际使用需求。模型完整还原了地锁的踏板触发机构、升降支撑柱、顶部安装法兰、底部支撑座等核心部件，各铰接位置均设置了符合实际工况的转动副约束，可直观模拟地锁触发后支撑柱伸出、将脚轮抬离地面实现位置固定的完整动作过程。材质渲染阶段，针对不同部件的实际材质属性进行了区分设置：顶部安装法兰与底部支撑座采用哑光深绿色喷塑金属材质，还原工业五金件的表面喷涂质感；铰接连杆与触发踏板采用镀锌钢材质，设置了轻微的金属反光与表面细微磨砂纹理，模拟镀锌件的真实表面效果；升降柱部分采用亮面镀铬金属材质，突出圆柱面的高光反射特性，区分不同金属部件的加工工艺差异；铰接销轴等小型标准件采用发黑处理的金属材质，细节表现贴合实际工业产品的外观特征。结构设计上，该款地锁伸出高度为150mm，缩回高度为130mm，采用踏板式触发结构，通过杠杆连杆机构实现支撑柱的升降动作，顶部方形法兰预留标准安装孔位，可直接匹配对应规格的COLSON脚轮安装尺寸，无需额外加工转接件即可完成装配。设计过程中充分考虑了使用场景的受力需求，对连杆铰接点的位置进行了优化，确保踩踏触发时施力顺畅，锁止状态下支撑结构稳定，可有效避免设备放置时出现意外滑动，适用于工业推车、设备机架、移动工作台等需要临时固定位置的脚轮配套场景，整体结构无冗余设计，各部件壁厚、圆角均符合五金冲压与机加工的工艺要求，可直接用于后续的工程出图与生产参考。
