树莓派4代紧凑型保护外壳结构设计

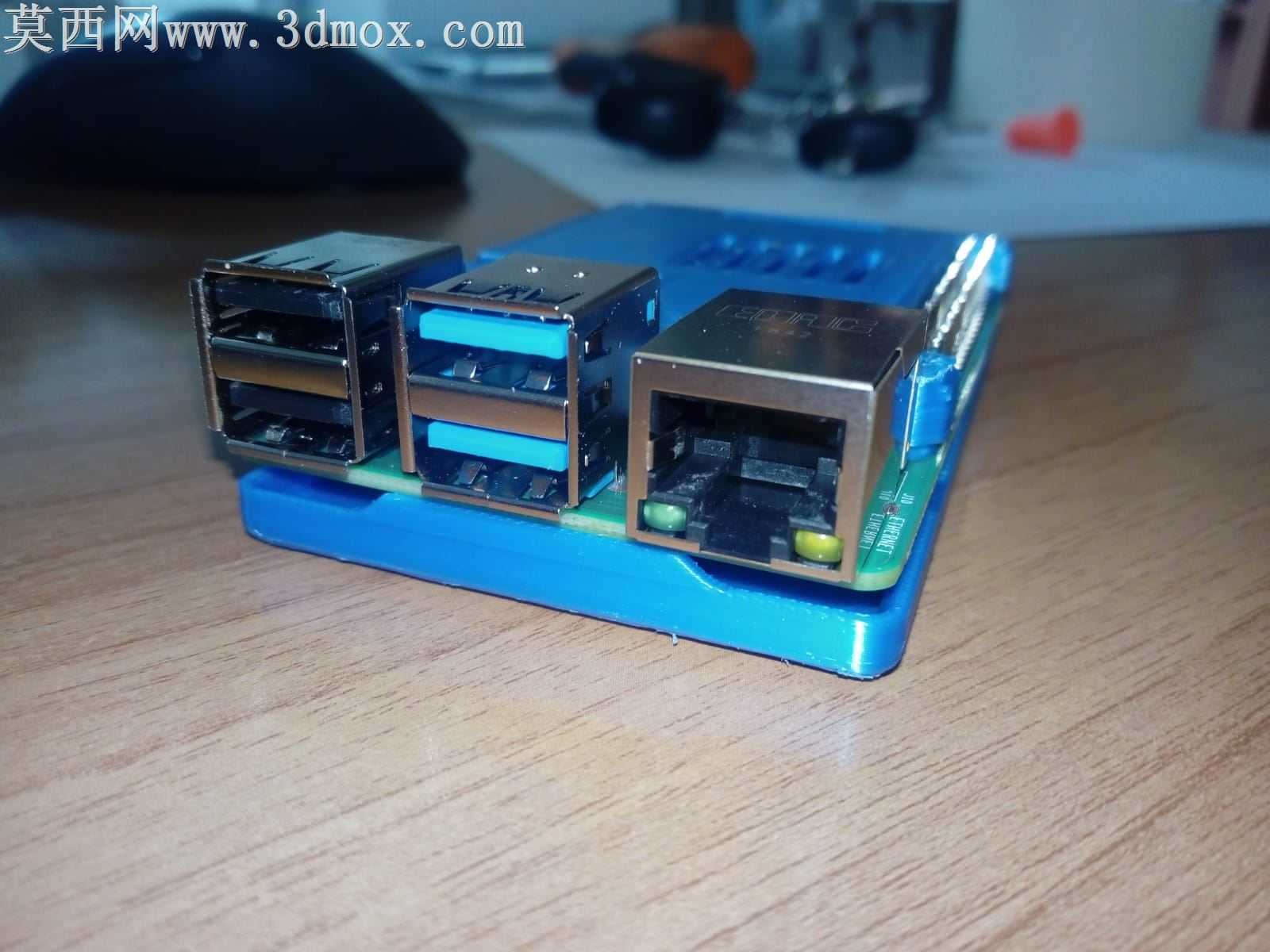

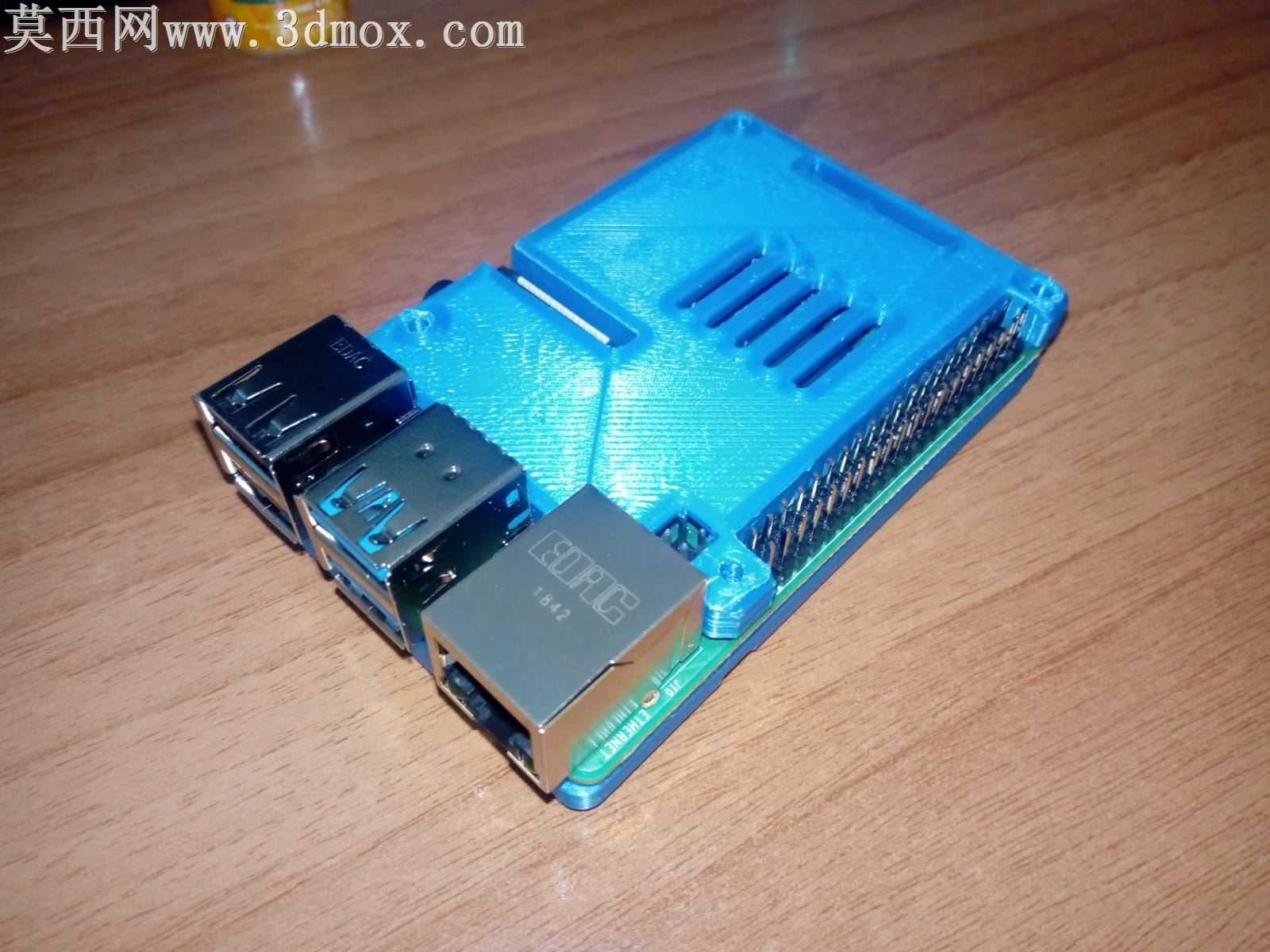

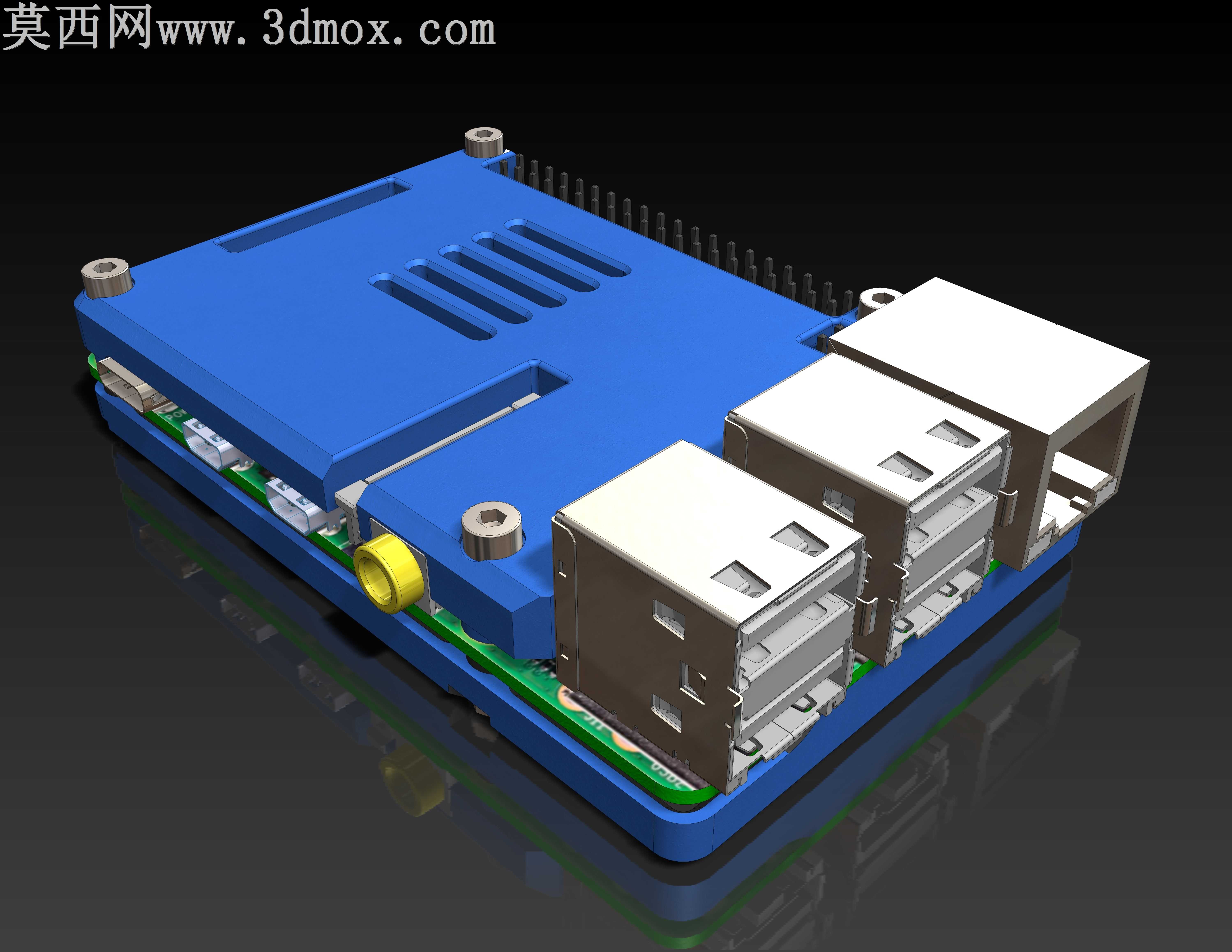

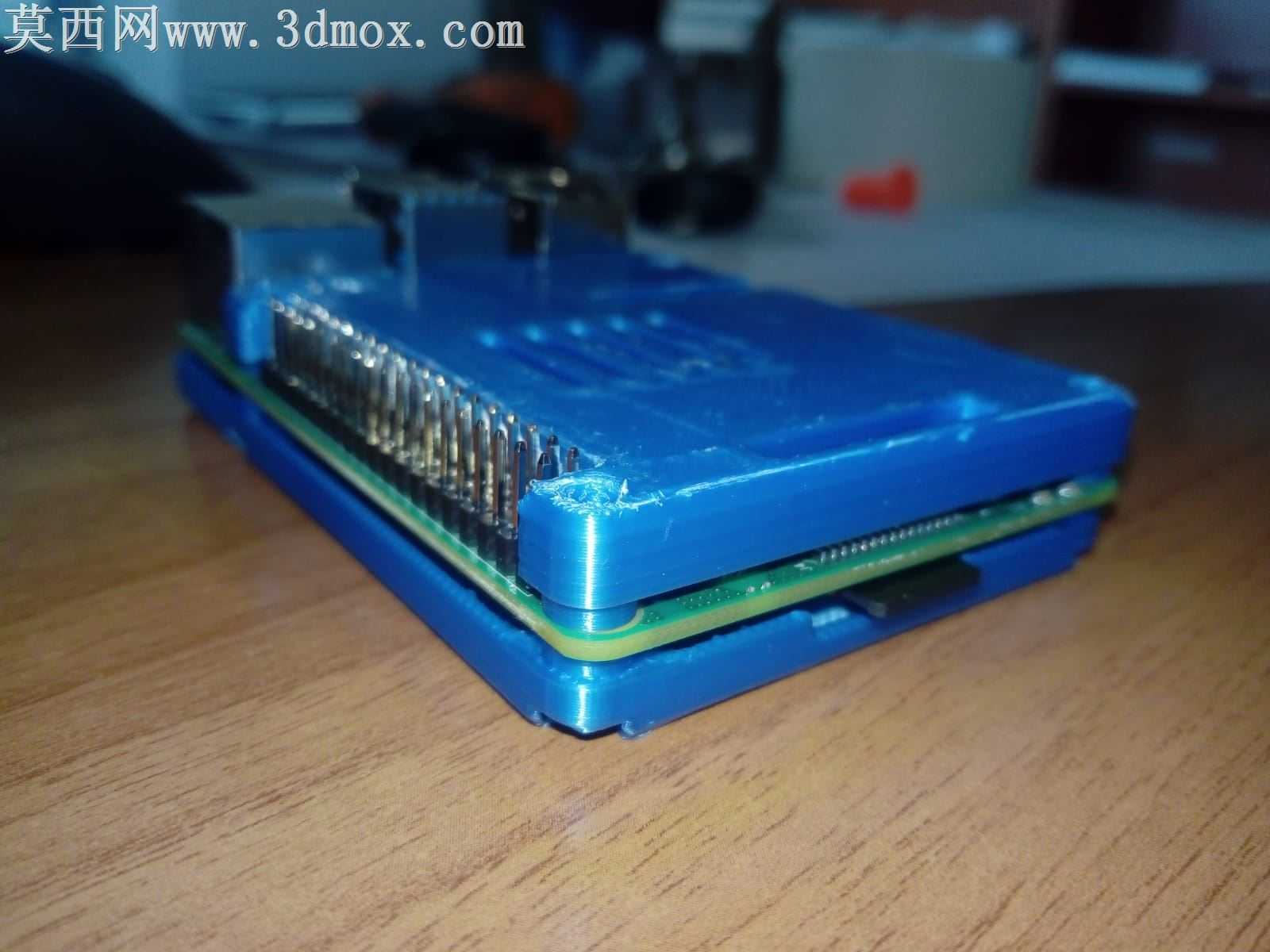

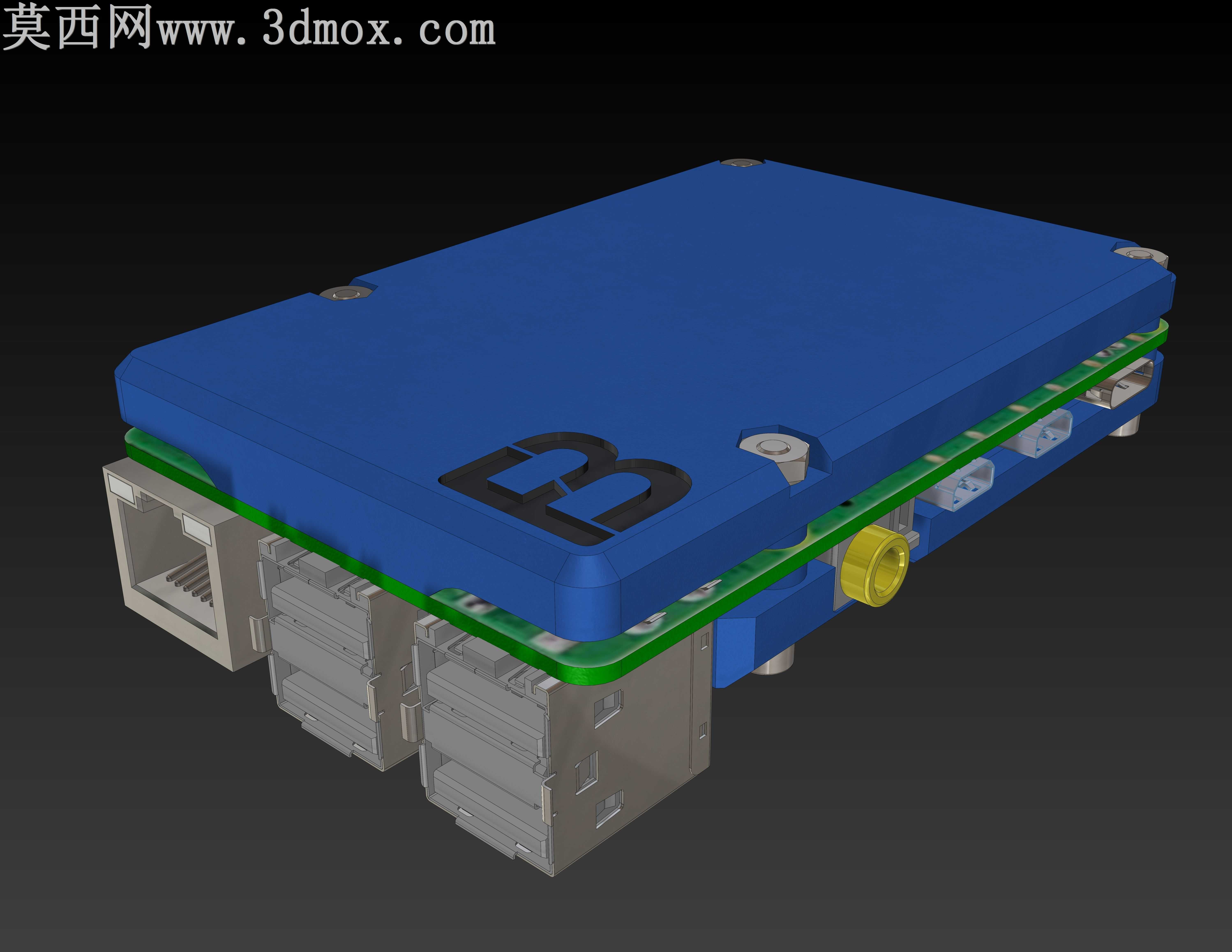

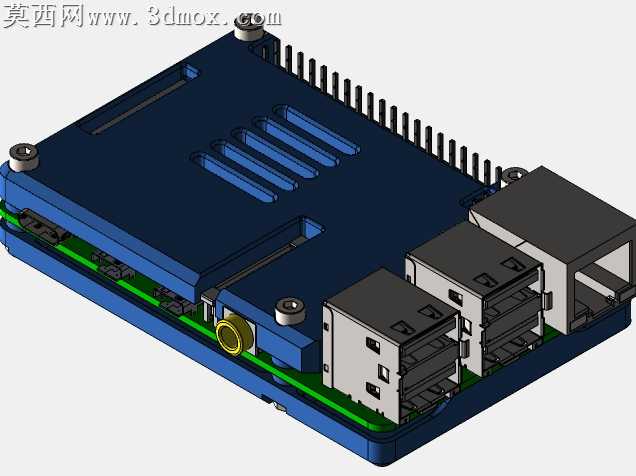

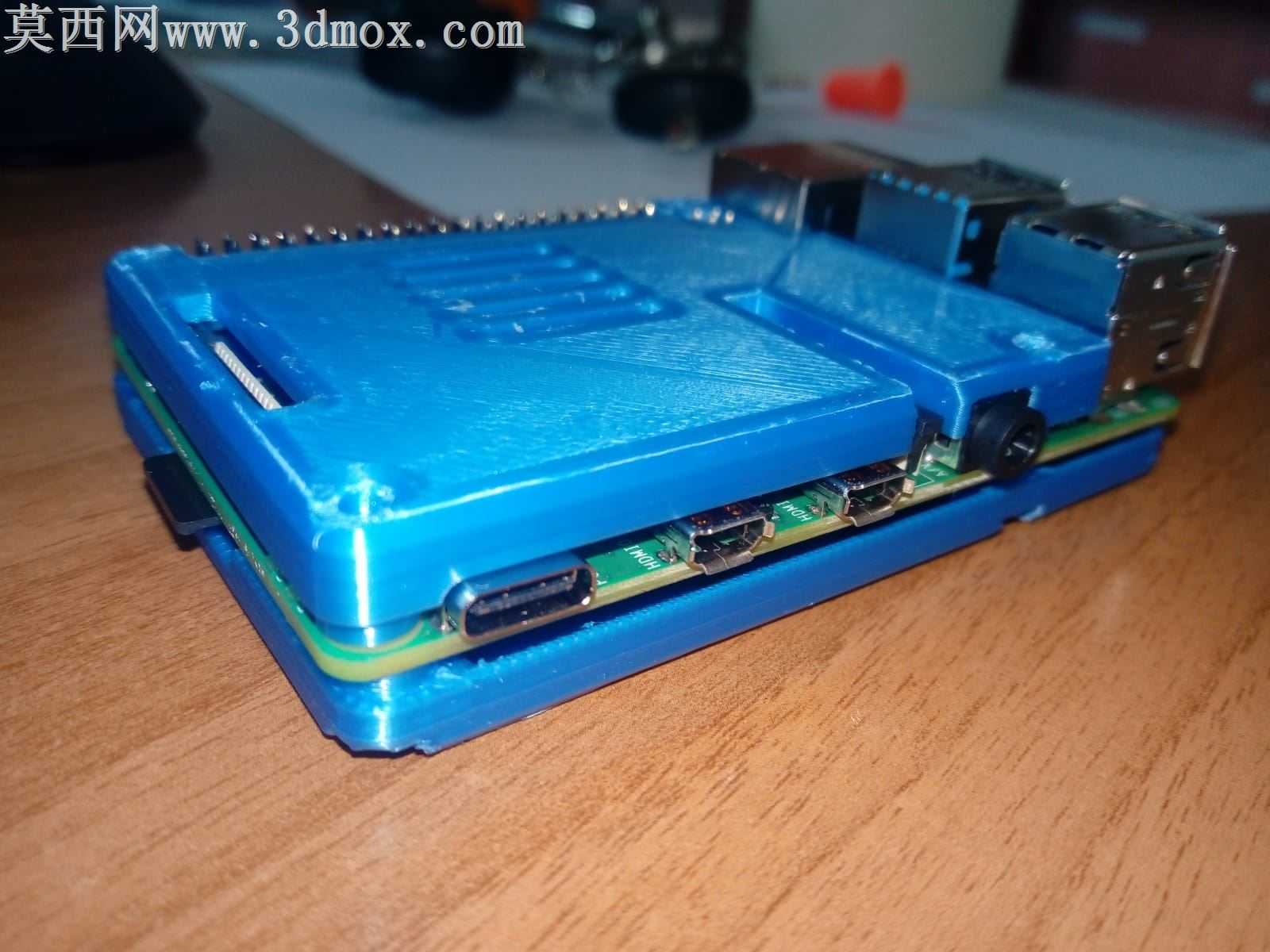

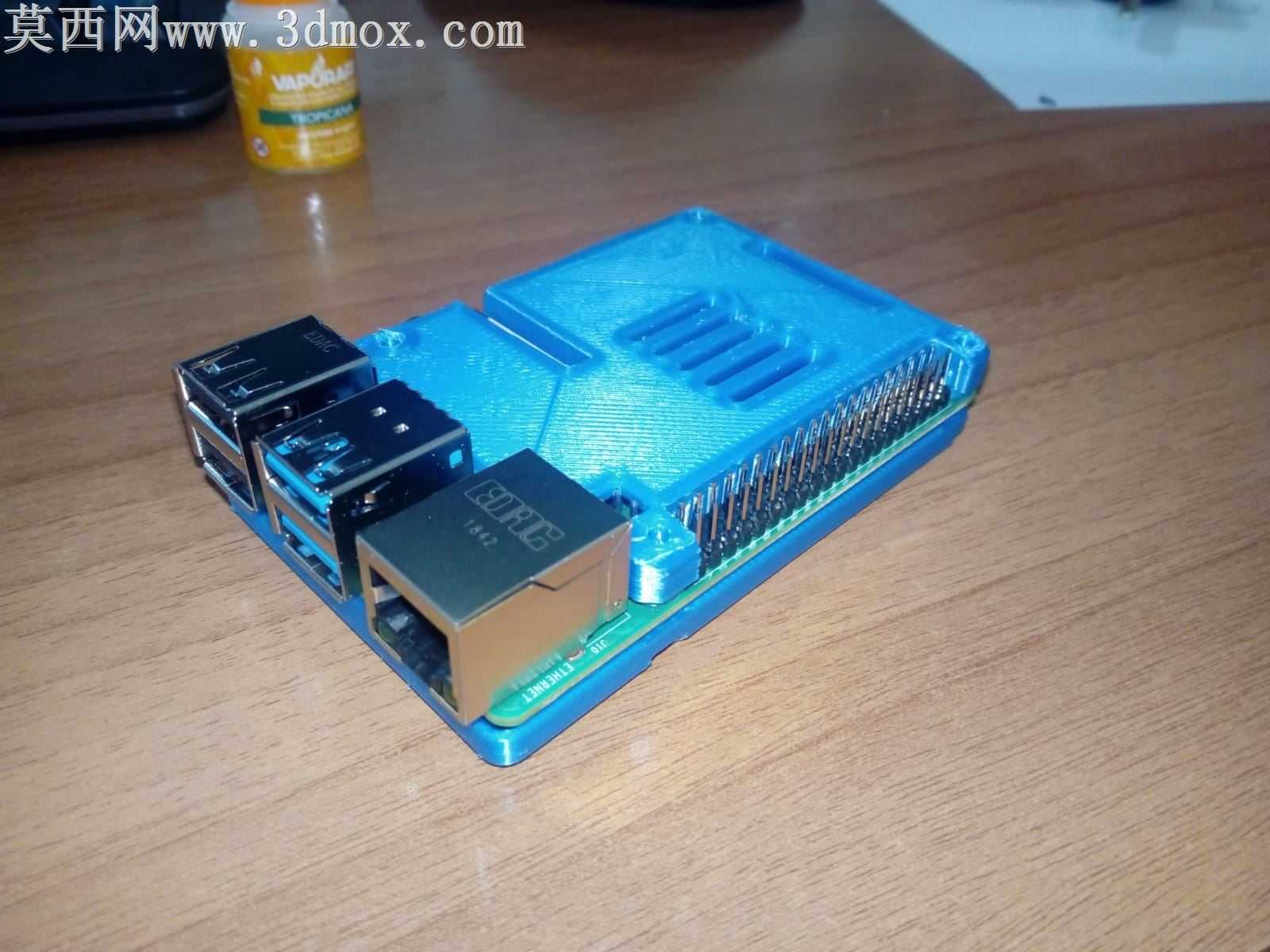

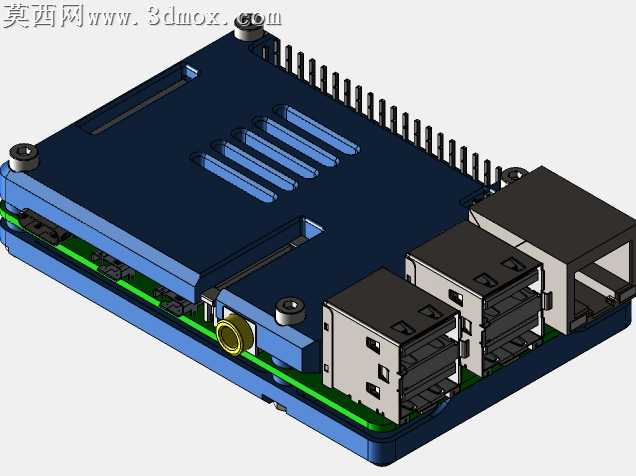

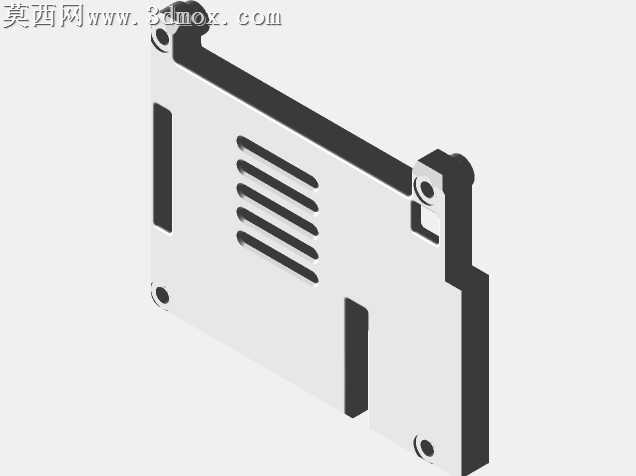

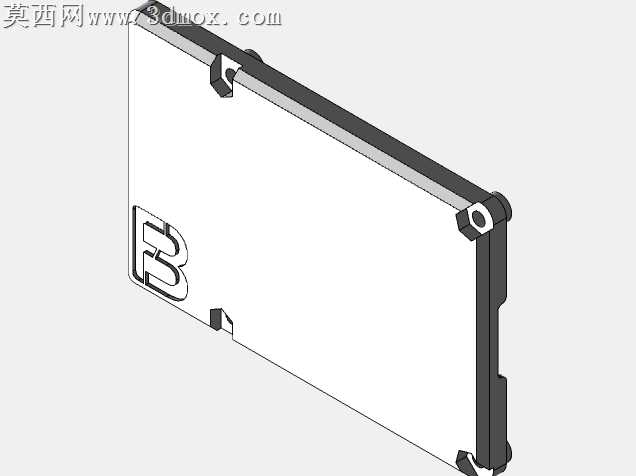

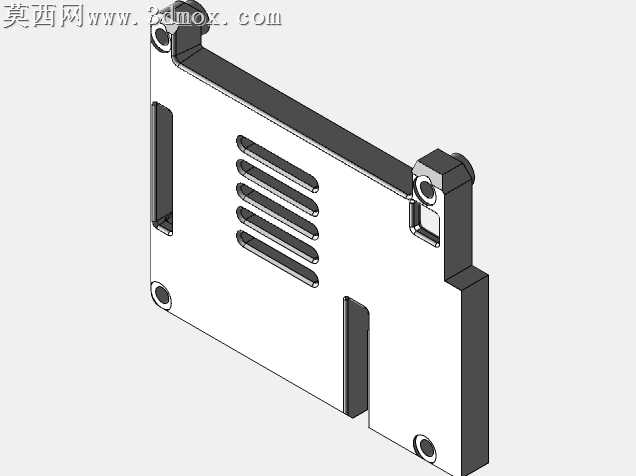

本作品为适配树莓派4代开发板设计的超薄保护外壳，建模阶段基于树莓派4代的官方PCB尺寸、接口布局完成精准的参数化草绘，先对开发板的整体轮廓、固定孔位、各外接接口的位置与尺寸进行1:1测绘校准，确保壳体装配后不会出现孔位偏移、接口遮挡的问题。建模过程中优先考虑壳体的紧凑性，将整体壁厚控制在合理范围内，在保证结构强度的前提下尽可能压缩整体厚度，实现超薄的外观效果。壳体上半部分设计有对应位置的散热开槽，开槽的走向与长度经过反复调整，既能够保证开发板运行时的空气流通散热需求，又不会过多削弱壳体的结构强度，同时开槽的规整排布也提升了外壳的视觉整洁度。壳体边缘做了顺滑的圆角过渡处理，避免尖锐边角带来的磕碰划伤问题，也让整体造型更具精致感。接口位置做了精准的避让开口，包括双USB接口、以太网接口、电源接口、音视频接口等位置都预留了足够的插拔空间，不会影响各类外接配件的正常使用。固定柱的位置与开发板上的安装孔完全对应，采用铜柱嵌装的设计思路，既能够保证壳体与开发板的连接稳固，也方便用户拆装维护。材质设计上，壳体主体选用哑光蓝色硬质塑料材质，模拟注塑成型的磨砂质感，表面没有多余的反光，视觉上沉稳耐用；接口部分的金属挡片做了金属拉丝质感的材质调整，还原真实接口的金属光泽与质感；底部的PCB板还原了绿色阻焊层的材质效果，板上的电容、接口元件都做了对应的材质区分，黄色的音频接口部分做了亮面塑料的材质处理，和主体的哑光质感形成区分。渲染阶段采用深色反光背景，通过柔和的打光突出壳体的轮廓细节与材质差异，多角度展示外壳装配完成后的整体效果，既体现出设计的紧凑小巧，也清晰呈现各个接口位置的开孔精度。整体设计思路围绕实用与美观结合，在满足开发板防护、散热、接口使用的核心功能基础上，尽可能缩小外壳体积，打造简约利落的外观，适配树莓派4代小巧强悍的产品定位，适合3D打印制作或者小批量注塑生产使用。
