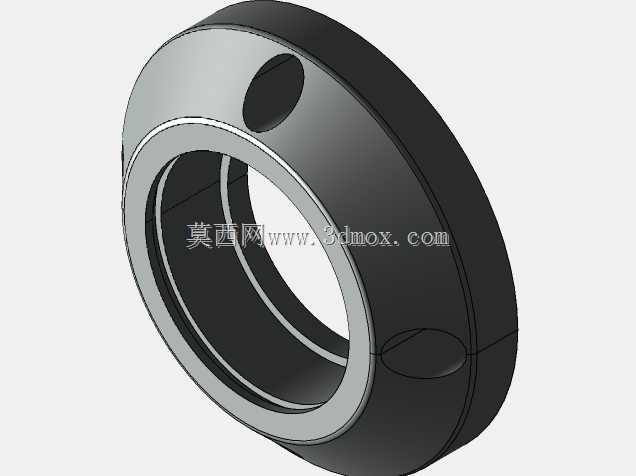

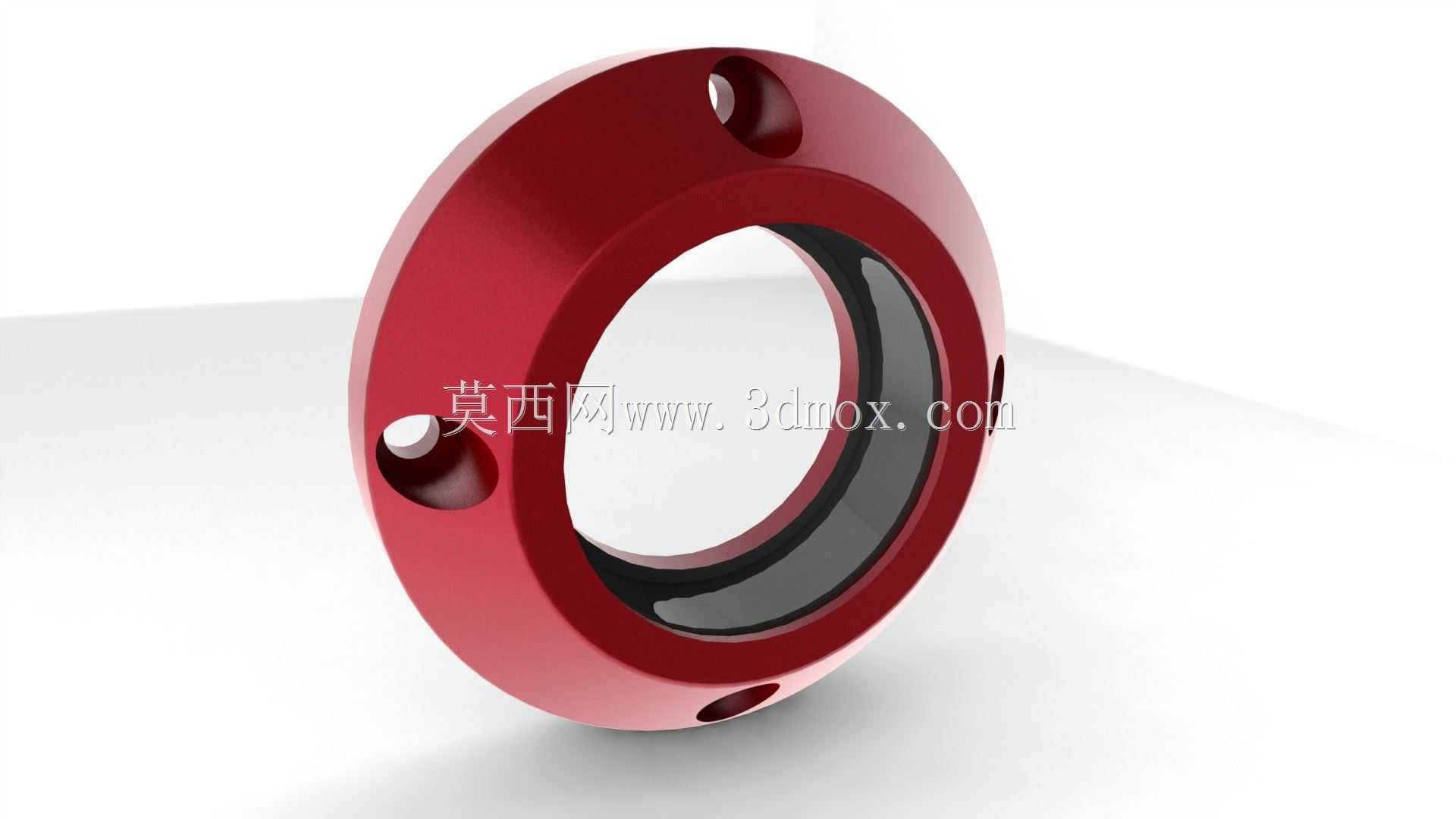

6205型轴承配套安装固定轴承座结构

项目分类:3D模型 发布时间:2021-10-16 ID:323197
  • 6205型轴承配套安装固定轴承座结构
  • 6205型轴承配套安装固定轴承座结构
  • 6205型轴承配套安装固定轴承座结构

在常规的带式输送机辊筒、小型电机输出端、轻工包装设备的辊轴支撑、普通机床的辅助进给轴定位场景中,这类适配6205深沟球轴承的轴承座是极为常见的支撑部件,它的核心作用是为内圈随轴转动的深沟球轴承提供外圈的刚性固定基准,同时将轴系运转产生的径向载荷、少量的轴向窜动力均匀传递到设备的安装机架上,避免轴承外圈在设备运行过程中出现跟转、移位,进而导致轴系跳动超差、密封件磨损加速、传动噪音增大等问题。从结构设计逻辑来看,这个轴承座采用了一体式圆盘式法兰安装结构,中心的轴承安装孔与6205轴承的外圈外径采用基轴制过渡配合,加工时孔的圆柱度公差需要控制在0.01mm以内,孔壁的表面粗糙度不高于Ra1.6,才能保证轴承压装后不会出现外圈变形,影响轴承内部的游隙均匀性。座体上均匀分布的三个安装沉孔,是用来穿装内六角圆柱头螺钉将整个轴承座固定在设备墙板或者安装立板上的,沉孔的深度设计刚好可以让螺钉头部完全没入座体表面,不会突出座体平面干涉周边的其他部件,三个孔的位置度公差控制在φ0.02mm,能保证安装时轴承的中心轴线与设备预设的轴系中心完全重合,避免安装偏心带来的轴系附加弯矩。座体的轴承安装孔内侧设计有一圈定位台阶,台阶的高度刚好抵住6205轴承的外圈端面,压装轴承时不需要额外调整轴承的轴向位置,就能保证轴承在座体内的轴向定位准确,台阶的端面与安装孔轴线的垂直度公差控制在0.015mm,防止轴承压装后出现外圈倾斜,导致轴承滚动体受力不均。从安装边界尺寸来看,适配6205轴承的这个座体,中心轴承孔内径为52mm,刚好匹配6205轴承的外圈标准外径,整个圆盘法兰的外径设计为100mm,三个安装孔的中心分布圆直径为80mm,适配M8的内六角安装螺钉,座体的总厚度为22mm,其中轴承安装孔的深度为15mm,预留出的7mm空间可以用来安装轴承端盖或者接触式密封圈,防止设备运行环境中的粉尘、切削液、水汽进入轴承内部,破坏轴承的润滑脂结构,延长轴承的维护周期。在实际选型应用时,这类轴承座多用于转速不超过3000rpm、径向载荷不超过8kN的轻载传动场景,比如小型食品输送带的从动辊支撑、台式钻床的进给轴定位、小型风机的叶轮轴固定,它的圆盘式安装结构不需要在安装墙板上加工台阶止口,只需要加工对应位置的三个螺纹孔和一个让轴穿过的过孔就能完成安装,相比部分带定位止口的轴承座,对安装面的加工精度要求更低,适合在一些非高精度的通用传动场景中使用,能有效降低设备的加工制造成本。建模过程中需要注意,安装沉孔的倒角、轴承孔入口处的15度导入倒角都不能省略,这些倒角是为了安装时引导螺钉和轴承顺利进入对应位置,避免安装时出现刮屑、卡滞,导致安装不到位的问题;座体的所有棱边都做了R0.5的圆角处理,一方面是去除加工后的锐边防止安装人员划伤,另一方面也能减少热处理或者压铸成型时的应力集中,提升座体的结构强度,避免在承受冲击载荷时出现棱边开裂的问题。
