黄铜滚花内螺纹M5X8嵌装螺母

做注塑模具预埋嵌件设计快十二年，这类外滚花内螺纹的铜嵌件是消费电子壳体、小型结构件里最常用的紧固件之一，手里过的同规格嵌件三维模型没有一百也有八十，这次的M5X8规格滚花嵌件，是针对薄壁注塑件螺纹连接场景做的优化结构。

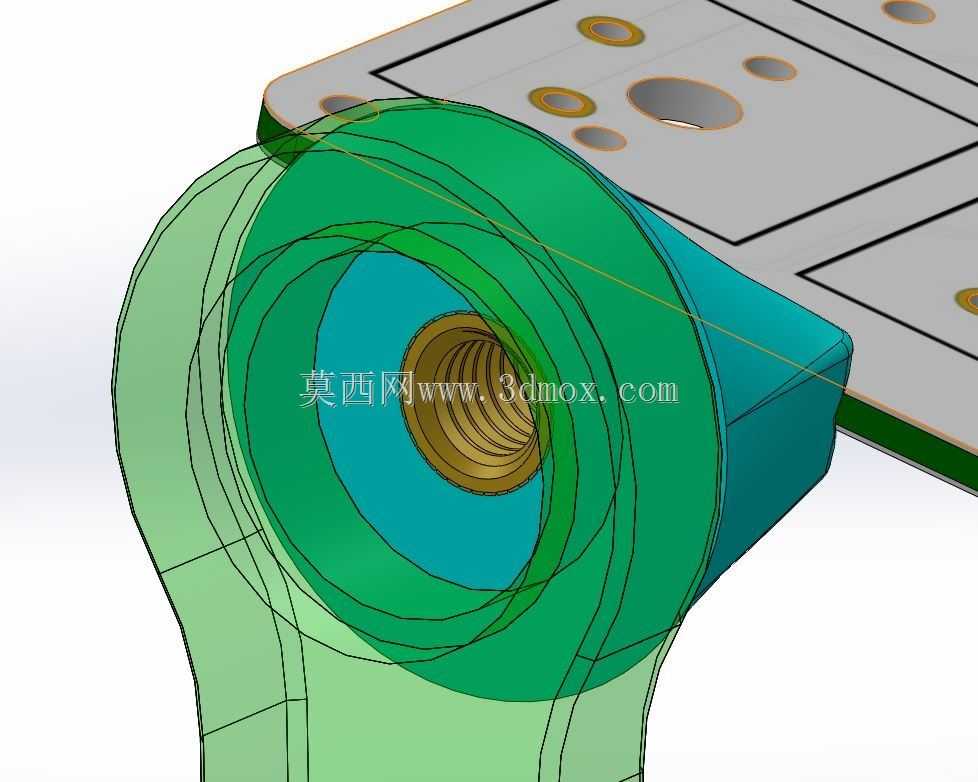

先讲实际应用场景，这类嵌件最常出现在ABS、PC等热塑性塑料的壳体连接位，比如小型手持检测设备的上下壳锁紧、电源适配器外壳的螺丝固定座、智能家居面板的安装柱内，直接在塑料柱上攻M5螺纹的话，反复拆装三次以上就会出现滑牙，塑料螺纹的抗扭强度根本扛不住日常维护的拆装需求，预埋这种铜嵌件之后，螺纹连接的抗扭强度能提升6倍以上，反复拆装次数可以达到五十次以上不失效，完全满足消费类产品全生命周期的维护需求。

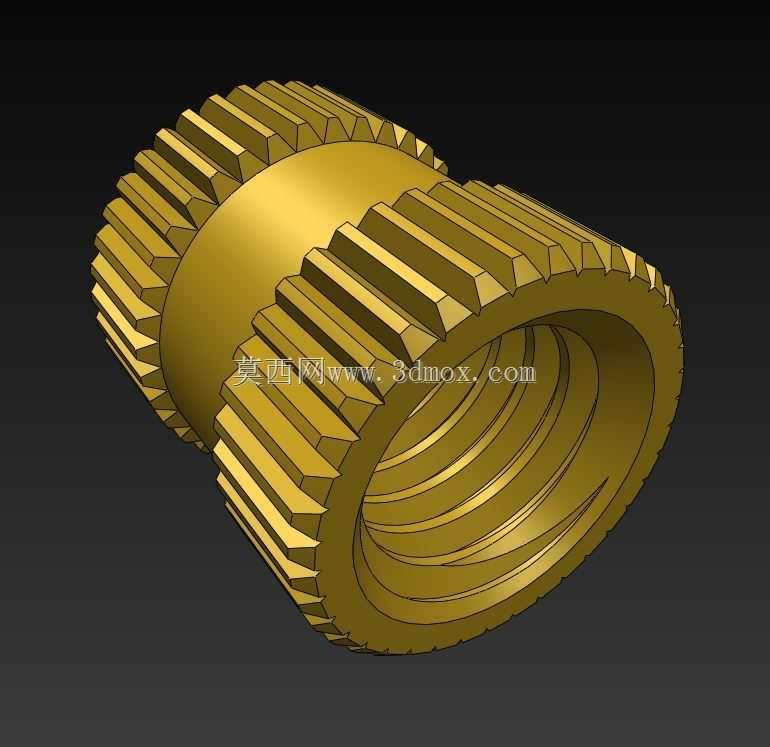

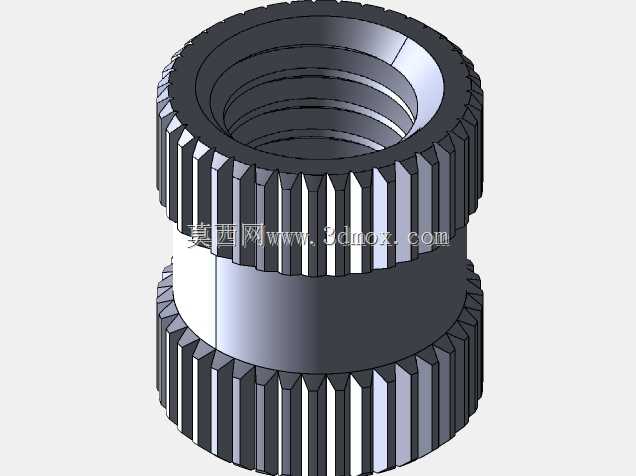

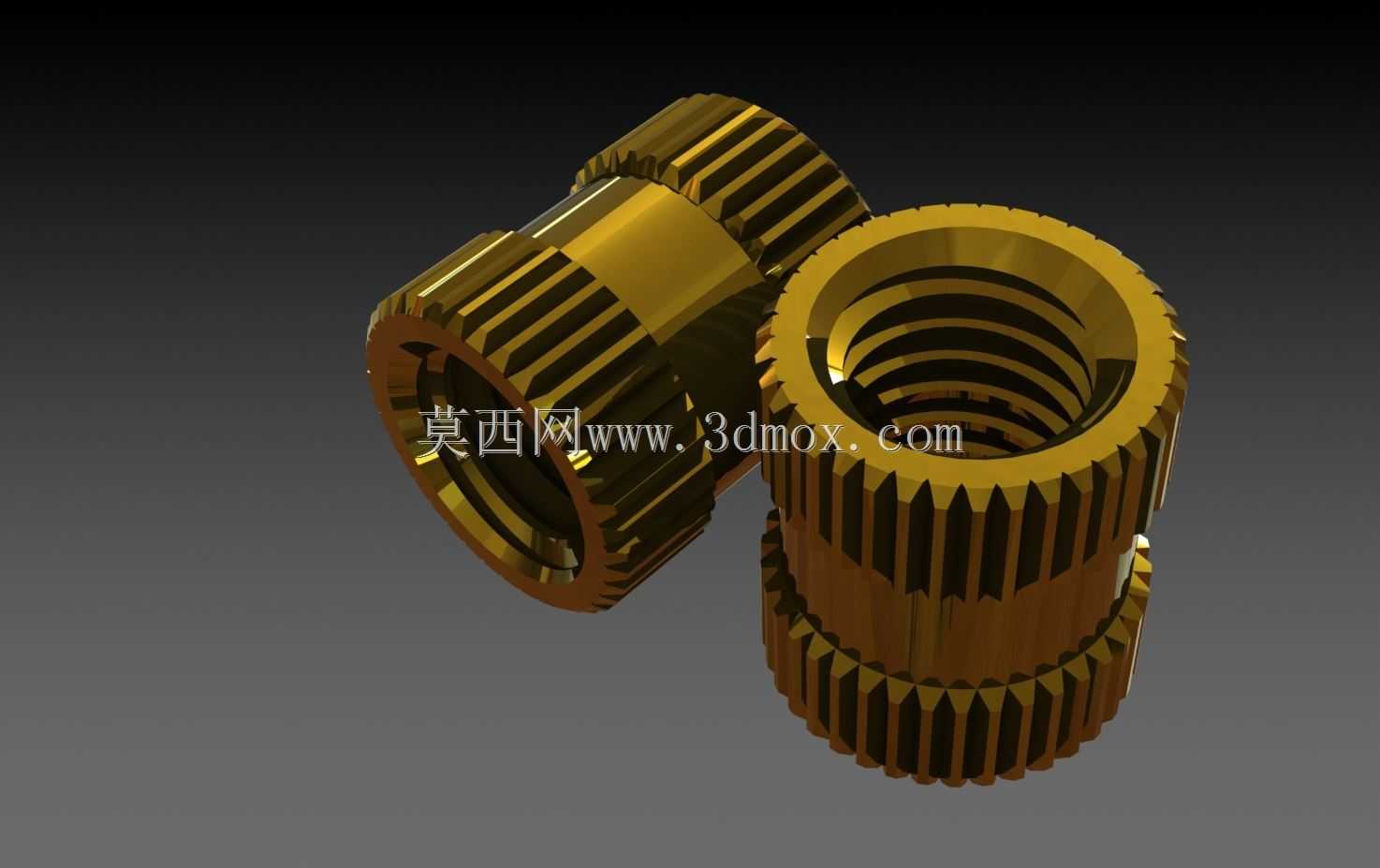

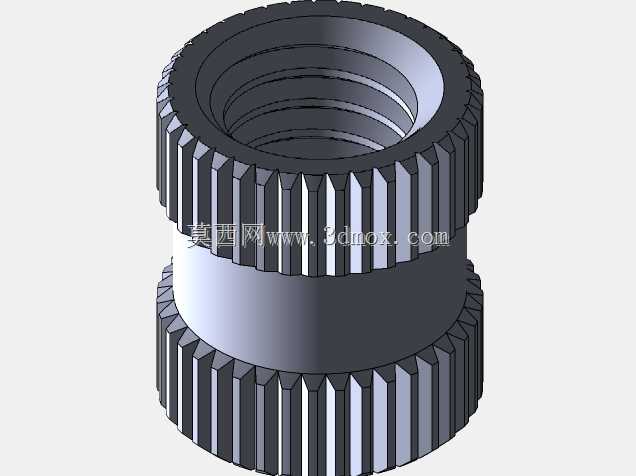

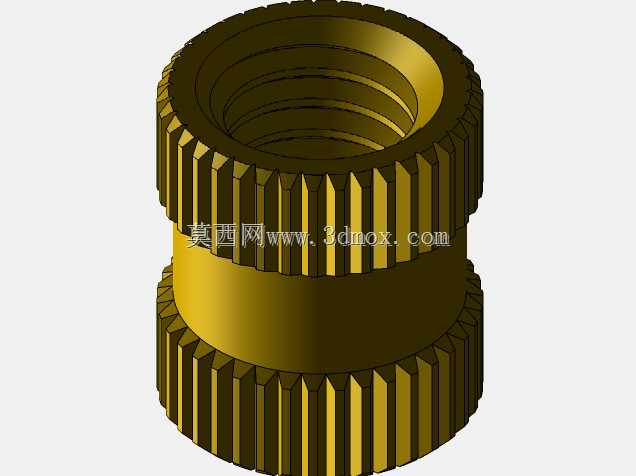

再看结构功能特性，这个嵌件的外圆做了两段式直纹滚花，中间留了一圈光滑的定位环带，不是市面上那种通长滚花的廉价结构。两段滚花的作用是在注塑熔胶包裹的时候，轴向和周向都能形成足够的咬合力，避免螺丝拧紧的时候嵌件跟着转动，或者受轴向拉力的时候被从塑料柱里拔出来；中间的光滑环带是注塑时的定位基准，模具上的嵌件安装顶针刚好顶在这个环带位置，能保证嵌件在模腔里的同轴度，不会出现注塑后内螺纹偏斜、螺丝拧不进去的问题。内孔是标准M5粗牙螺纹，有效螺纹长度做到7.2mm，刚好匹配8mm的总长度，两端都做了0.3mm的倒角，既方便注塑时熔胶流动不产生披锋，也方便装配时螺丝快速导入，不会出现螺丝头刮伤嵌件端面的问题。

设计思路上，这个模型完全是按实际冲压+车削的工艺路线做的，不是随便画个外形凑数。外圆的滚花齿形角度是90度，齿深0.4mm，这个参数是经过上百次拉拔测试定下来的：齿太浅的话咬合力不够，受拉力容易滑脱；齿太深的话，冲压滚花的时候铜料容易出现裂纹，而且注塑时熔胶不容易填满齿根，反而会降低结合强度。嵌件的壁厚做到1.2mm，用H62黄铜做原材料的话，M5螺丝拧紧到1.2N·m的标准扭矩时，嵌件不会出现胀裂变形，完全满足M5螺纹的标准锁紧力矩要求。两端的滚花边缘做了0.1mm的微小倒棱，没有锋利的锐边，不管是注塑时工人摆放嵌件，还是后续装配拧螺丝，都不会刮伤操作人员或者塑料件表面。

尺寸和安装边界这块，总长度8mm，最大外圆直径是7.4mm，也就是滚花的齿顶圆直径，对应的塑料安装柱外径建议做到12mm以上，预埋深度要和嵌件长度一致，不能小于7.8mm，不然嵌件端面会突出塑料柱表面，装配时两个壳体贴合会有缝隙。内螺纹是6H精度的标准M5粗牙，通止规可以完全通过，和标准M5机牙螺丝的配合间隙控制在0.1mm以内，不会出现螺丝晃动的问题。安装的时候要注意，不管是模内注塑预埋，还是后续热熔压入，嵌件的端面要和塑料柱端面齐平，压入速度控制在5mm/s以内，温度控制在220-240摄氏度，避免塑料过热碳化影响结合强度。

平时做结构设计的时候，很多新手容易忽略嵌件的滚花细节，直接用光杆铜套当嵌件，结果打样之后一拧螺丝就转，或者一摔就把嵌件拔出来，还要重新改模，耽误项目进度。这个模型的结构参数都是经过量产验证的，滚花的齿距、齿深、中间定位带的宽度，都是匹配M5规格嵌件的最优参数，直接调用到三维装配里，不用再反复调整结构尺寸，能省不少前期验证的时间。另外这个嵌件的两端滚花做了差异化的齿距，靠近螺纹导入端的滚花齿距稍密，远离导入端的齿距稍宽，这样在受轴向拉力的时候，宽齿的那一端能承受更大的拉拔力，不会因为长期受震动出现松脱，这也是很多通用嵌件模型没考虑到的细节，针对有震动工况的产品，比如手持电动工具、车载电子设备，这个结构的可靠性比普通通长等距滚花的嵌件高很多。
