哈雷戴维森摩托车后整流罩结构设计

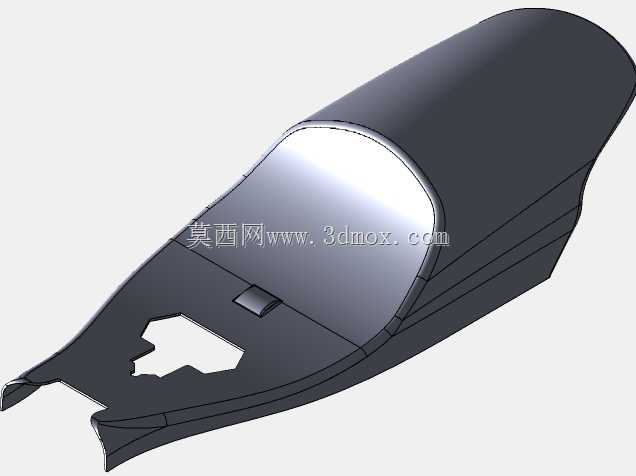

在巡航类摩托车的整车结构体系中，后整流罩是承担空气动力学优化、车体防护与外观风格统一的核心覆盖部件，这款针对哈雷戴维森巡航车型开发的后整流罩，在设计阶段就充分结合了该系列车型的车架布局、后轮运动边界与整车复古巡航的造型调性，没有盲目套用运动仿赛车型的整流罩设计逻辑。从实际应用场景来看，这类后整流罩主要装配于大排量巡航摩托车的后轮上方、后座下方区域，日常骑行过程中首先能够梳理后轮转动带动的紊乱气流，减少高速巡航时后轮带起的气流直接冲击后座乘员腿部与车体尾部结构，同时能够阻挡路面飞溅的泥水、砂石直接击打后车架、线束与尾部灯具，降低外露部件的老化与磨损速率，另外作为整车外观覆盖件的组成部分，其曲面走向完全匹配哈雷戴维森车型的经典硬朗线条，能够和油箱、前整流罩、侧盖等部件形成连贯的视觉整体，满足巡航车型的外观定制与改装需求。在产品功能特性的考量上，这款后整流罩没有设置多余的冗余结构，主体曲面采用大弧度顺滑过渡，既保证气流能够顺着曲面导向车尾后方，减少尾部涡流带来的骑行阻力，也避免了突兀的棱角在低速挪车、倒车时对人员造成磕碰伤害；安装点位的设计完全贴合原厂车架的预留孔位，不需要对原车结构进行打孔、切割等破坏性改装，装配时能够直接通过固定螺栓与车架连接，配合边缘的减震胶垫，能够避免骑行过程中覆盖件与车架硬接触产生的异响与共振。从设计思路的落地过程来看，前期首先对哈雷戴维森对应车型的尾部车架点云数据进行了逆向拟合，确定了后减震的最大压缩行程、后轮在满载情况下的跳动边界，以及后转向灯、后牌照架、尾灯的安装避让空间，确保整流罩装配后不会和运动中的后轮、减震部件发生运动干涉；曲面构建阶段采用G2连续的曲面过渡，保证外表面的顺滑度，既满足后续注塑或者玻璃钢覆层制作的工艺要求，也能让漆面附着后呈现均匀的反光效果，符合定制机车的外观质感要求；壁厚设计上采用均匀的3mm壁厚设置，在边缘区域做了局部加厚的翻边结构，提升部件整体的抗冲击性能，即使遇到低速倾倒的情况，也不容易出现碎裂、变形的问题。关于外形尺寸与安装边界，这款后整流罩的整体宽度控制在与后轮最大宽度差值不超过80mm的范围，不会超出车把的整体宽度，避免钻缝、挪车时两侧突出部件发生刮蹭；纵向长度从后座前端延伸至后挡泥板中部，既保证足够的气流梳理与挡泥防护范围，也不会遮挡后牌照与尾灯的可视区域，符合机动车运行安全的相关要求；安装孔位的位置度公差控制在0.2mm以内，确保和原厂车架孔位完全对齐，装配后不会出现缝隙不均、错位的问题；内侧预留了15mm的安全间隙，即使在极端满载、后减震完全压缩的情况下，整流罩内壁也不会和轮胎、减震弹簧发生接触摩擦，长期使用不会出现磨穿、异响的问题。针对实际改装与维修场景，这款整流罩的结构也做了对应的优化，拆卸时只需要拧下对应位置的固定螺栓即可完成拆装，不需要拆解周边的座椅、灯具等部件，日常维护、漆面重做的操作门槛很低；曲面的分模线设置在部件内侧的隐蔽位置，外表面没有明显的合模线痕迹，后续打磨、喷漆的处理工作量更小，能够满足不同车主的个性化配色定制需求。
