潜水作业手摇式水肺线缆收放装置

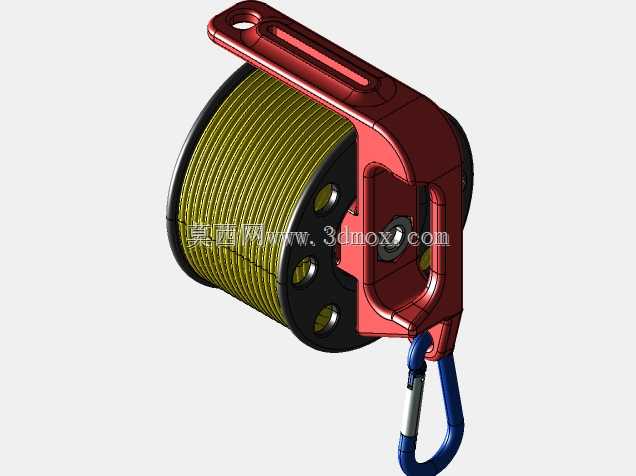

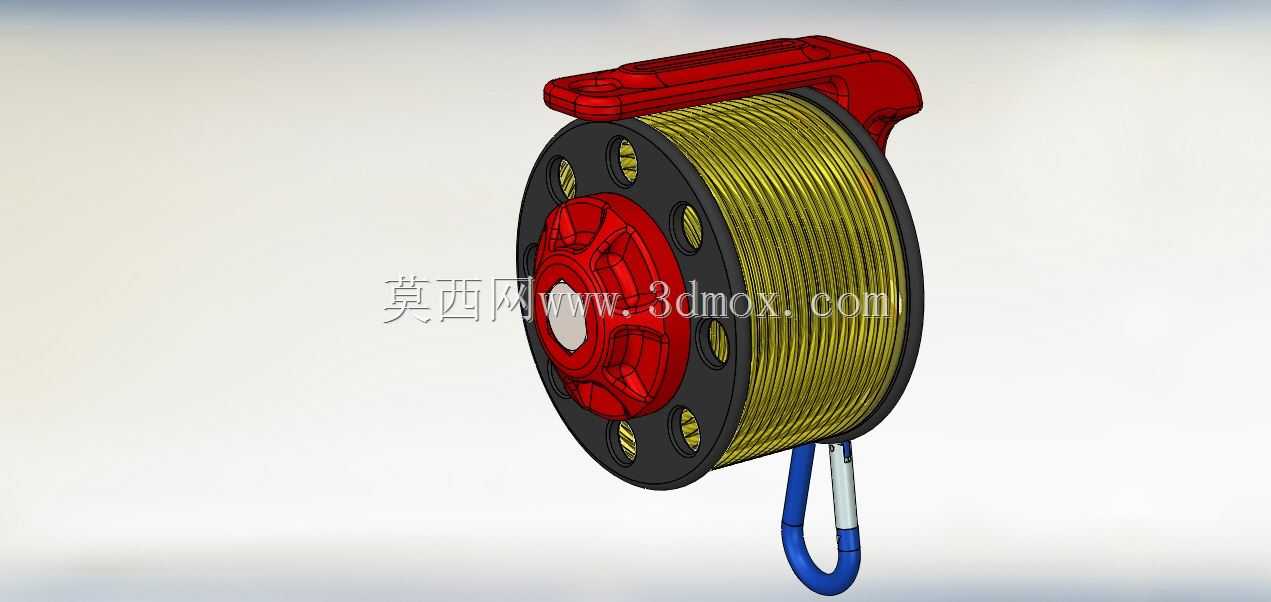

在休闲潜水、工程潜水作业场景里，潜水员的信号绳、引导线缆的收放管理直接关系到水下行动的安全性与动线流畅度，这款手摇式收放装置正是针对这类水下作业配套需求开发的专用配套部件。不同于普通陆地使用的绕线轮，该装置的结构设计充分考虑了水下操作的特殊性，整体采用对称式轮体布局，核心绕线区域设置了足够宽度的容线槽，可容纳大长度的潜水引导线缆，轮体两侧的挡板做了镂空减重处理，既能够降低整体重量，又可以在出水后快速沥干轮体缝隙内的积水，减少盐分残留对结构的腐蚀，镂空位置同时兼顾了观察线缆剩余量的作用，潜水员在收线过程中无需刻意调整视角就能快速判断剩余线缆长度，把控作业半径。

轮体一侧集成了外露的手摇驱动结构，摇臂做了贴合手部操作的弧度处理，即使佩戴厚款潜水手套也能稳定施力，驱动结构内部设置了阻尼止退结构，摇动手柄收线时阻尼均匀顺滑，停止摇动时轮体不会因为线缆的拉扯出现自由反转松线的情况，避免线缆在水下出现缠绕、打结的问题。轮体顶部设置了一体化的握持提手结构，提手表面做了防滑纹理处理，水面准备阶段可以直接手提转移，水下作业时也可以通过该提手将装置临时固定在潜水浮力调整装置的挂点上，适配常规潜水装备的挂载标准。轮体底部预留了快挂安装位，配套的金属快挂采用带锁止结构的设计，可快速挂载在潜水背带、作业平台挂点上，挂载后不会因为水流冲击、肢体剐蹭出现脱开的情况，快挂与轮体的连接位置做了旋转自由度设计，收放线过程中轮体可随线缆走向自适应调整角度，避免线缆出现硬折损伤。

从安装边界来看，该装置整体为紧凑的圆盘式结构，厚度控制在单手握持可操作的范围内，挂载后不会突出潜水员身体轮廓过多，减少在狭窄水下空间穿行时的剐蹭风险，所有结构边缘都做了圆角钝化处理，没有尖锐的棱角，避免操作过程中刮破潜水服、刮伤配套管线。设计过程中针对水下使用的受力特点做了结构强化，轮体核心受力位置的壁厚做了针对性加厚，承受线缆拉扯时不会出现结构变形，手摇驱动的传动位置做了密封防护设计，可阻挡泥沙、水侵入传动结构内部，长期使用也不会出现卡滞问题。实际使用中，该装置可适配不同线径的潜水引导绳、信号线缆，容线槽的深度经过核算，满线状态下线缆不会出现溢出挡板的情况，收线过程中线缆可均匀排布在槽体内，不会出现局部堆叠导致的卡线问题。不同于电动收线装置，纯手摇的结构不需要额外配置电源，不存在水下漏电的风险，结构可靠性更高，维护成本更低，既可以用于休闲潜水的潜伴引导绳收放，也可适配工程潜水的水下探测线缆、信号传输线的收纳管理，在水下洞穴探索、船底检修作业、水下考古勘探等场景中，都能为潜水员提供稳定的线缆管理支持，减少线缆缠绕带来的安全隐患，提升水下作业的行动效率。
