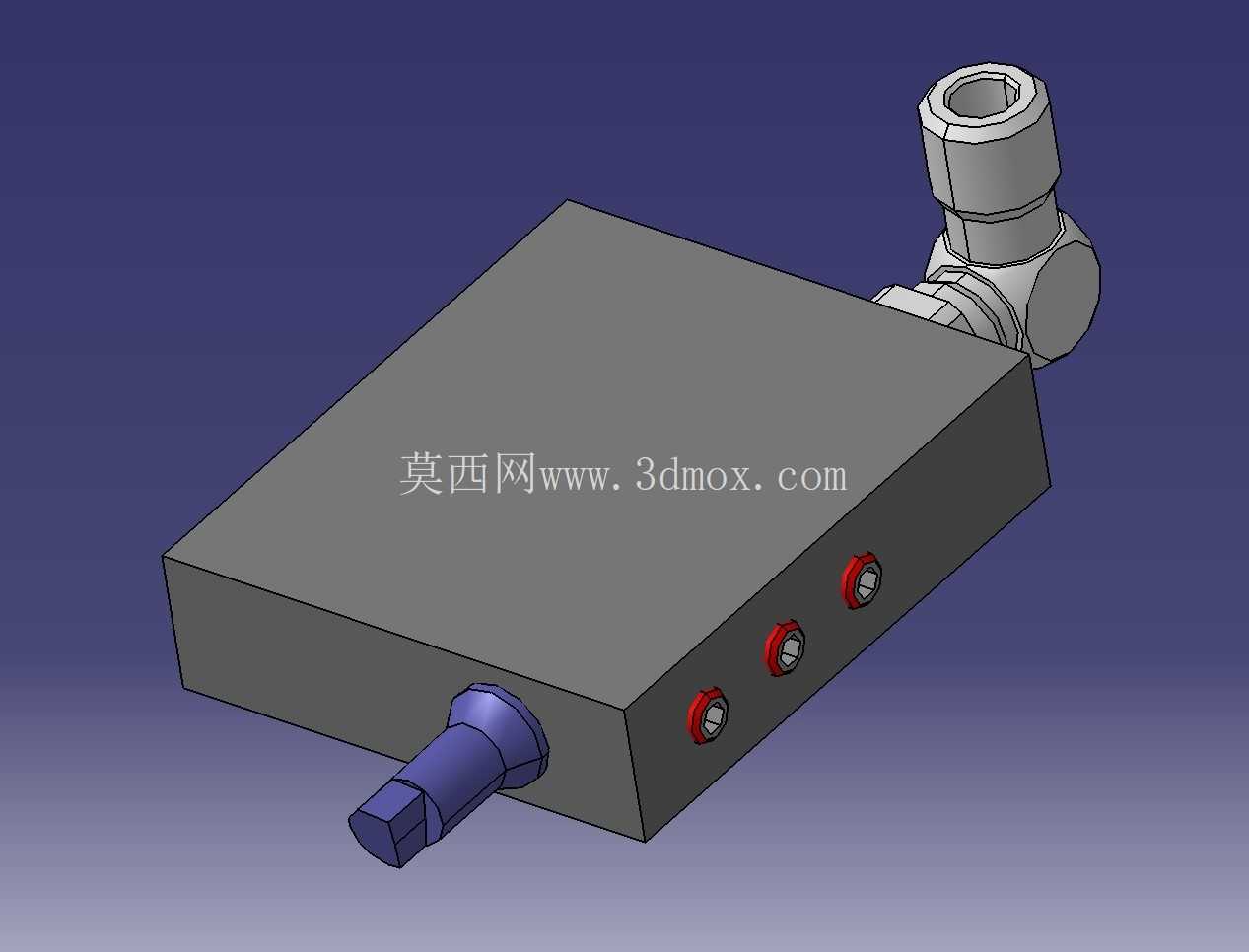

适配传统车床的带冷却接口车削刀柄

在普通卧式车床的日常金属切削作业中，车削刀柄作为连接车床刀架与切削刀具的核心承载部件，其结构合理性直接影响加工精度、刀具寿命与连续作业时长。这款适配10mm规格刀具的车削刀柄，最初的设计出发点就是解决传统车床干切或外接冷却管路杂乱的痛点，针对中小批量零件加工、维修车间零散车削作业的实际工况做了结构优化。

从实际应用场景来看，这类刀柄主要适配传统普通车床的方刀架安装位，不需要对现有车床刀架做任何改造，直接替换原有同规格刀柄即可投入使用，尤其适合没有配置主轴中心出水功能的老旧车床，在加工钢件、铸铁件等需要持续冷却的工件时，不需要额外架设悬空的冷却喷管，避免了喷管被切屑刮碰移位、冷却位置偏移的问题。

功能特性上，这款刀柄集成了内置冷却通路，侧部预留了标准的快插式流体接口，可以直接接入车间现有压缩空气管路或者切削液管路，冷却介质可以顺着刀柄内部的通路直接输送到刀尖位置，相比传统外部喷淋的冷却方式，冷却介质能够更精准地抵达切削热最集中的刀尖区域，有效降低切削区温度，减少刀具磨损，同时压缩空气接入时还能起到吹走切屑的作用，避免切屑缠绕在刀尖或工件表面划伤已加工面。刀柄本体采用方块式主体结构，四个安装面的平面度、相邻面垂直度都按照机加工工装的通用公差要求设计，安装时可以直接靠紧刀架定位面，不需要反复打表找正，装夹效率比异形刀柄提升不少。

设计思路上，这款刀柄没有采用复杂的快换刀具结构，而是优先保证结构刚性与使用可靠性，主体采用一体化的块式结构，减少了拼接结构带来的刚性损失，刀具锁紧采用侧面三颗紧定螺钉的锁紧方式，锁紧力均匀分布在刀具柄部的三个点位，相比单螺钉锁紧的结构，能够有效避免切削过程中刀具出现退让、偏斜的问题，即使在较大背吃刀量的粗车工况下，也能保证刀具位置稳定。冷却通路的走向做了平滑过渡设计，没有直角拐点，能够减少冷却介质输送过程中的压力损失，保证出口处的流体压力足够抵达切削区域，侧部的接口采用标准的外螺纹快插结构，和车间常见的气管、液管接头通用，不需要单独定制转接配件。

从安装边界与尺寸适配来看，刀柄主体的方块尺寸按照普通车床方刀架的常用装夹尺寸设计，安装时伸出刀架的长度控制在合理范围内，避免悬伸过长带来的振动问题；刀具安装孔适配直径10mm的圆柱柄车刀，安装时可以根据加工需求调整刀具伸出长度，调整到位后锁紧侧面螺钉即可完成固定。侧部的冷却接口位置做了凸起避让设计，安装在刀架上时不会和刀架的压紧螺钉、相邻位置的其他刀具发生干涉，即使在四工位刀架上同时安装多把不同用途的刀具，也不会出现管路缠绕、部件碰撞的问题。刀柄前端的刀具伸出部位做了锥面过渡，既减少了刀柄前端和工件、卡盘发生碰撞的概率，也能在一定程度上提升前端部位的结构强度，避免长时间使用后出现端部变形的问题。

在实际使用过程中，这类带内置冷却的刀柄尤其适合连续车削作业，比如长轴类零件的外圆车削、台阶轴的连续加工，不需要操作人员中途调整冷却喷嘴位置，冷却介质可以持续稳定作用在切削区域，能够有效减少因为冷却不到位导致的刀具烧损、工件表面烧伤等质量问题。对于没有配置中心冷却系统的老旧车床来说，不需要对设备做任何改造，只需要更换这款刀柄并接入现有冷却或气源管路，就能实现近似于中心出水的冷却效果，改造成本极低，同时刀柄本身的结构简单，没有易损的复杂零部件，日常维护只需要定期清理冷却通路内的切屑残渣、检查锁紧螺钉的锁紧力即可，长期使用的维护成本很低，非常适合中小型机加工车间、设备维修车间的普通车床配套使用。
