丝杠安装用V形槽龙门套件结构设计

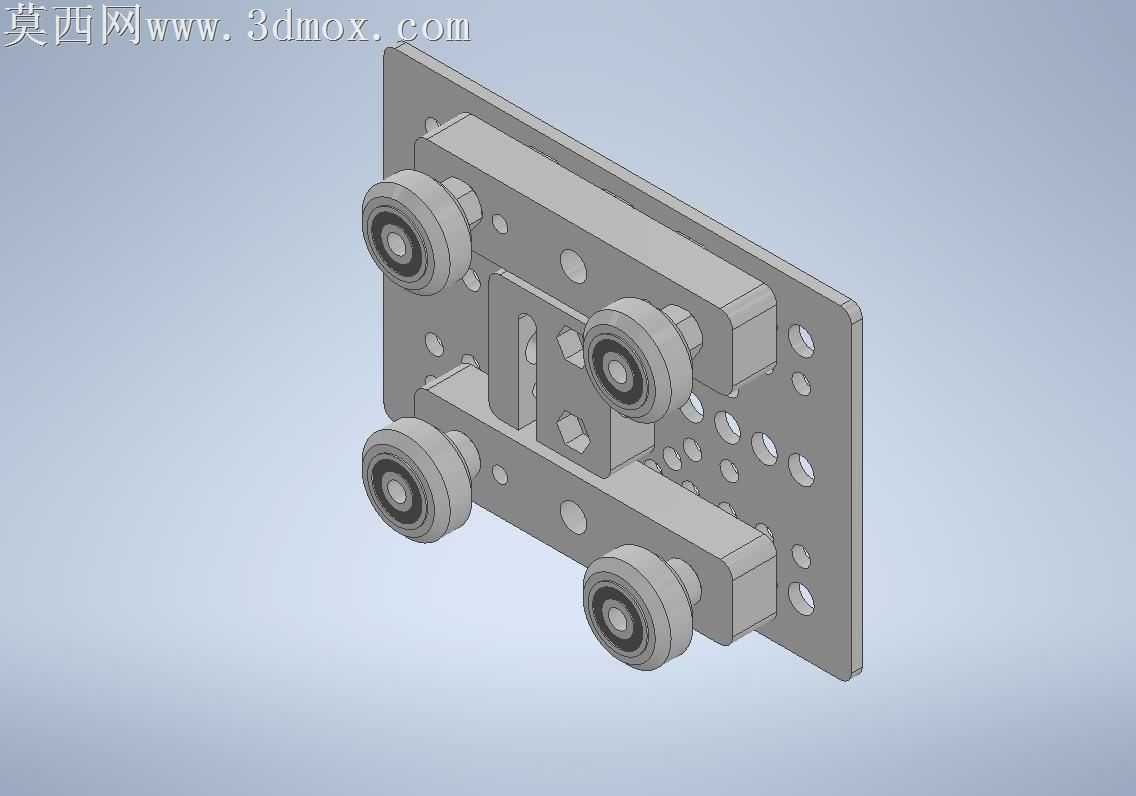

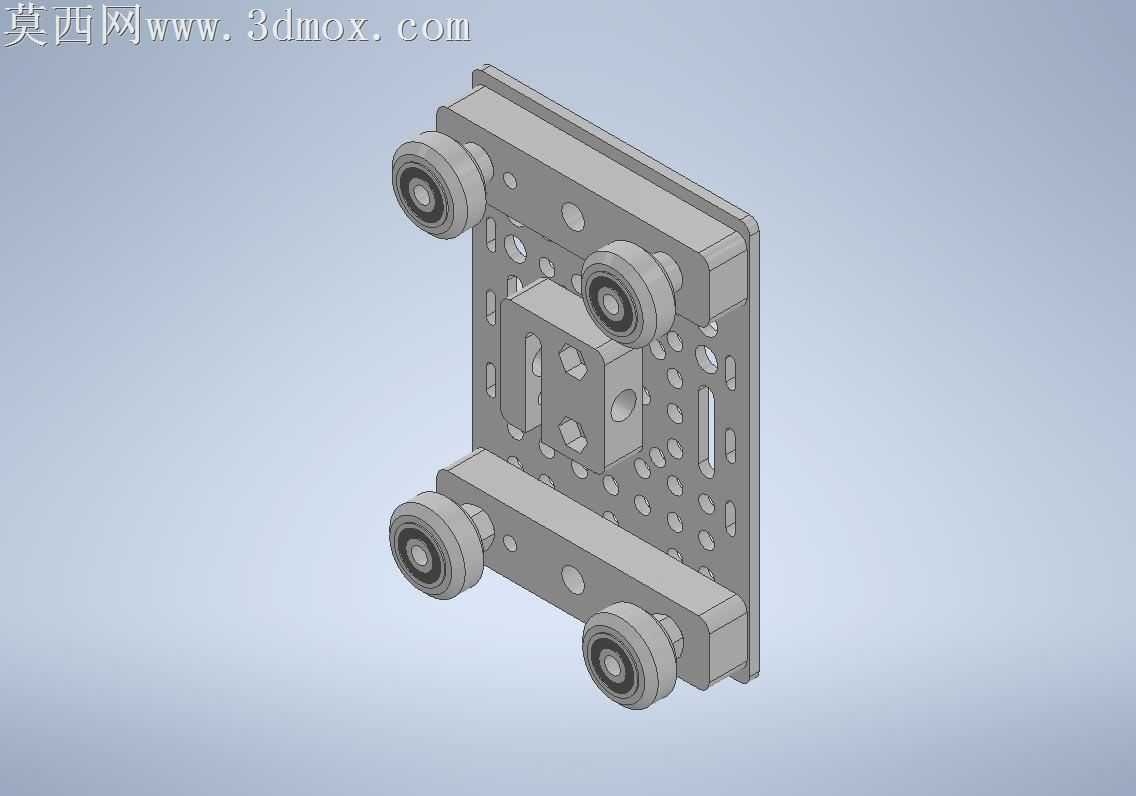

本模型为适配丝杠安装场景设计的通用V形槽龙门套件，整体采用三维参数化建模方式完成，建模过程中对各零部件的装配公差、配合间隙做了严谨的参数约束，确保各构件组装后无干涉、运动顺畅。模型渲染阶段采用金属哑光材质模拟铝合金构件的真实质感，对V形槽滚轮的橡胶外圈、安装基板的阳极氧化表面、紧固螺钉的镀锌质感做了分层材质赋值，搭配柔和的环境光与定向补光，清晰呈现套件的整体结构与细节特征。结构设计上，套件以带多孔位的安装基板为承载主体，基板上预留多组标准化安装孔位，可适配不同规格的丝杠安装座、传动组件固定需求；上下对称布置的两组V形槽导向滚轮组，每组包含两个偏心可调滚轮与两个固定滚轮，滚轮内置轴承结构，可卡入配套V形导轨实现低阻力直线滑动，偏心滚轮的设计可快速调整滚轮与导轨的预紧间隙，消除滑动虚位。两侧的横梁连接座采用一体化铣削成型结构，既保证整体结构的刚性，又可通过连接座拓展安装其他功能附件，基板上的密集减重孔在不降低结构强度的前提下有效减轻套件整体重量，适配高速往复运动的使用场景。设计思路上，该套件参考通用线性传动模组的安装标准，采用模块化设计逻辑，所有安装孔位遵循通用机械安装孔距规范，可直接适配市面上主流规格的滚珠丝杠、梯形丝杠的安装需求，无需二次打孔修改；V形槽滚轮的布局经过受力仿真验证，可承受垂直、水平方向的复合载荷，避免运动过程中出现卡滞、偏移问题，整体结构兼顾安装便捷性与运行稳定性，可广泛应用于小型数控设备、线性传动滑台、自动化移栽机构的搭建场景，建模过程中对所有配合面做了公差标注预留，生产加工时可直接导出工程图用于下料、铣削、装配工序。
