内径6mm自润滑复合杆用衬套结构

做设备结构设计的时候，但凡涉及到低载荷、往复直线运动的光杆导向部位，选对衬套往往比硬堆加工精度要划算得多，这款适配6mm直径光杆的复合衬套，就是针对这类轻载滑动工况做的结构设计。先从实际应用场景说，这类衬套最常出现在轻工自动化设备的导杆部位，比如小型气动滑台的导向杆支撑、包装设备的拨杆铰接处、办公自动化设备的滑动传动位，还有一些小型检测设备的探针升降导杆部位，这些场景的共性是载荷不大、往复行程偏短、运动频率中等，不需要重载滚动轴承的承载能力，反而对安装空间、摩擦系数、维护成本有更苛刻的要求。

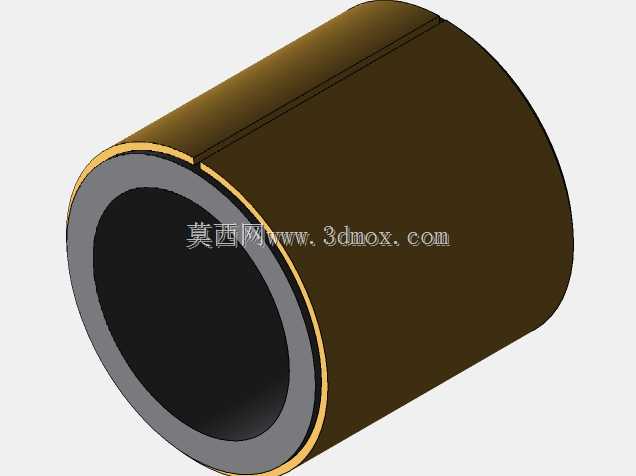

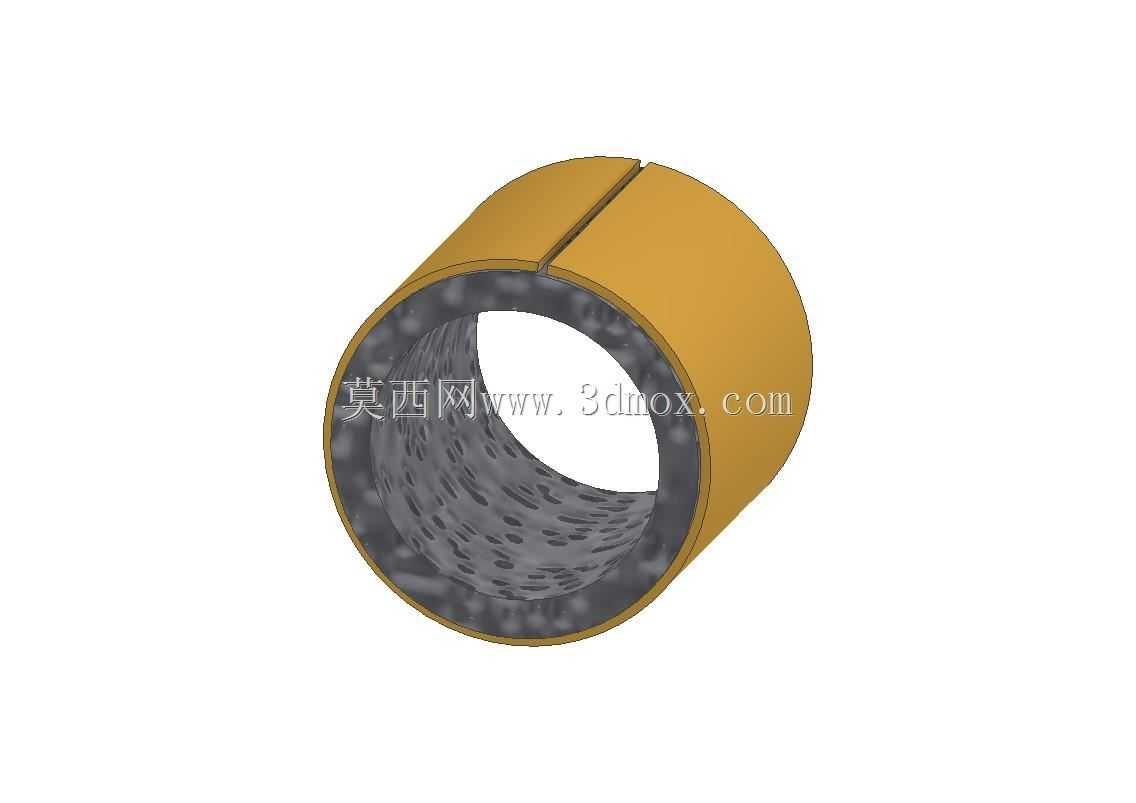

从功能特性上看，这款衬套采用的是双层复合结构，外层是金属基底提供结构强度，压入座孔后能保证足够的抱紧力，不会因为往复运动出现衬套跟转、轴向窜动的问题；内层是自润滑摩擦层，表面的储油孔隙可以在初期压装的时候填充润滑脂，长期运行过程中缓慢释放，不需要频繁加注润滑油，尤其适合那些不方便做定期维护的封闭结构内部，也能避免润滑油渗漏污染周边的工件或者检测工位。衬套侧壁开有一条轴向通缝，这个结构不是加工缺陷，是特意设计的安装补偿结构：压入座孔的时候，缝口可以产生微小的弹性收缩，适配安装座孔的轻微尺寸偏差，降低对座孔的加工精度要求，压装完成后衬套依靠自身弹性胀开紧贴座孔内壁，既保证固定可靠性，也能让内孔和光杆的配合间隙保持在合理范围，不会出现卡滞或者间隙过大晃动的问题。

设计思路上，这款衬套没有做多余的法兰翻边结构，属于直套型，适合安装在通孔类的座孔里，轴向定位依靠座孔两端的台阶或者挡圈实现，整体径向尺寸非常紧凑，对于那些安装空间受限、座孔壁厚不足的部位，这种直套结构比带法兰的衬套能节省至少15%的径向安装空间。内孔表面做的是光滑摩擦面，没有设计油槽，这是针对6mm这种小直径光杆做的优化——小直径轴如果衬套内孔开油槽，反而会破坏摩擦面的连续性，增大局部接触应力，光滑内孔配合自润滑层的微孔储油结构，完全能满足轻载往复运动的润滑需求，摩擦系数可以稳定维持在0.05到0.15之间，不会出现低速爬行的问题。

说下外形尺寸和安装边界，这款衬套的内孔公称尺寸是6mm，和光杆的配合推荐采用H7/f7的间隙配合，安装座孔的公差推荐采用H7，衬套外径和座孔采用过盈配合，过盈量控制在0.02到0.04mm之间，压装的时候要注意使用专用工装从衬套端面均匀施压，不能直接敲击衬套内壁，避免内层自润滑层出现脱落或者变形。衬套的轴向长度可以根据实际导向需求调整，常规设计下长度和内径的比值控制在1到2之间，比值过小会导致导向精度不足，光杆运动时容易出现偏磨，比值过大则会增大摩擦阻力，浪费安装空间。安装前要注意清理座孔内壁的毛刺和铁屑，避免压装过程中铁屑嵌入衬套缝隙，导致内孔变形卡滞光杆；压装完成后要先穿入光杆做往复试运动，确认全程无卡滞、无明显旷量之后再做后续装配，不要等整个机构组装完再试，到时候出现卡滞拆解起来会非常麻烦。

另外要注意适用工况的边界，这款衬套适合的工作环境温度范围在-40℃到120℃之间，不能用在有强腐蚀介质的场景，也不适合承受大的径向冲击载荷，如果是重载、高速旋转的工况，还是要选用滚动轴承或者铜合金整体衬套，不要强行用这种复合衬套，否则会出现衬套快速磨损、内层脱落的问题。在做三维建模的时候，要注意把侧壁的通缝宽度做在0.3到0.5mm之间，缝口不要做尖角，要留微小的圆角，避免压装的时候缝口处出现应力集中导致衬套开裂；内层自润滑层的厚度控制在0.3到0.5mm即可，过厚会降低衬套的结构强度，过薄则会缩短耐磨寿命。
