Nema23规格铝挤型电机安装螺纹板杆

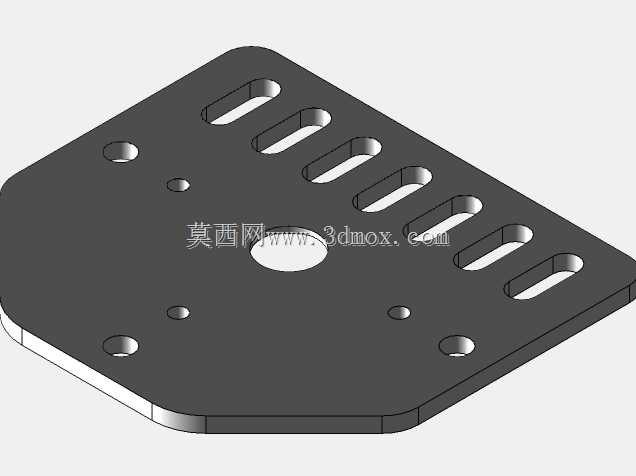

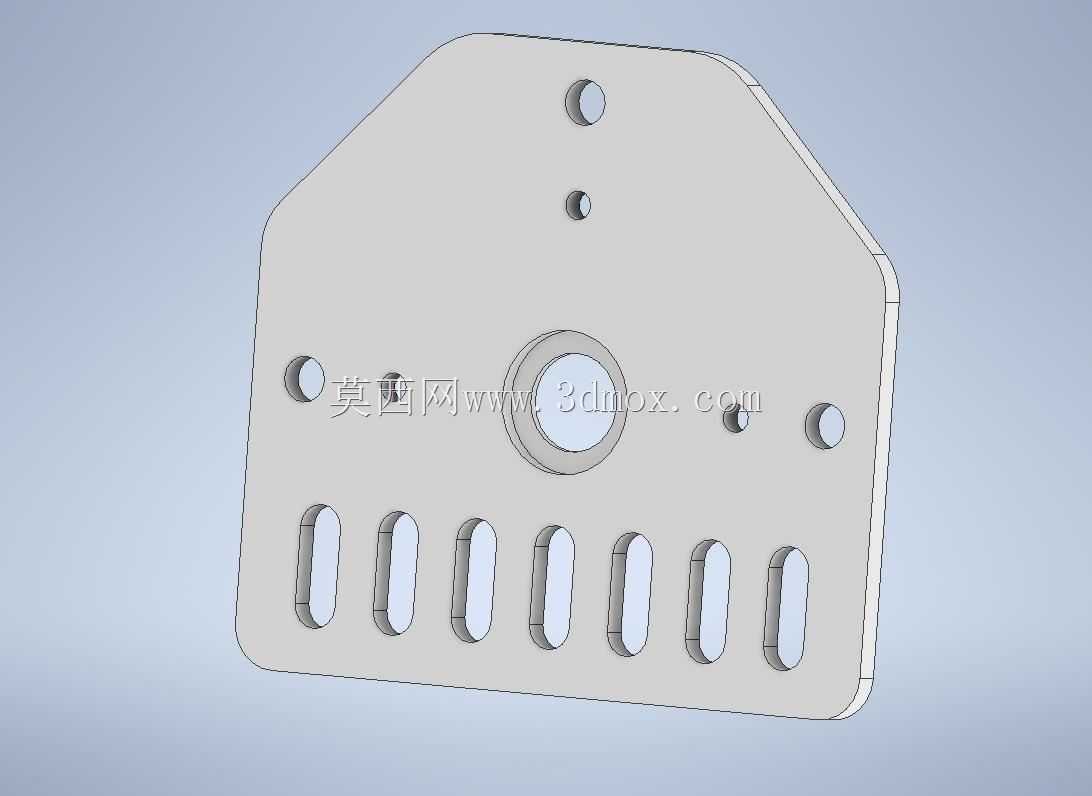

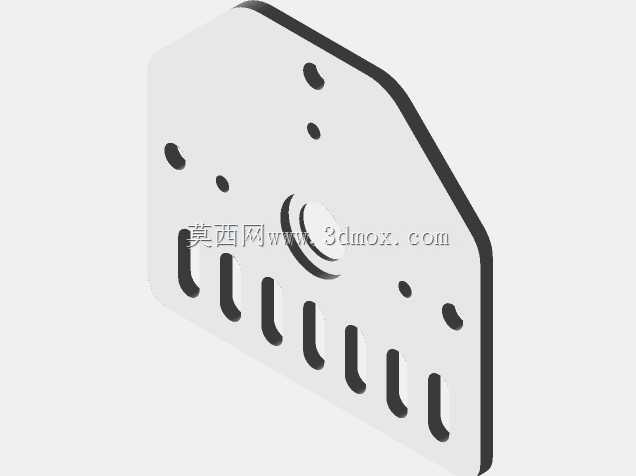

　　在中小型自动化传动模组、桌面级数控加工设备、线性滑台的动力端搭建环节，Nema23规格步进电机的安装固定一直是影响传动同轴度与运行稳定性的关键节点，这款适配Nema23电机的铝挤压安装板杆，正是针对这类安装场景的结构需求完成的结构设计。不同于常规采用整块铝板铣削成型的电机安装板，这款零件采用铝挤压工艺成型的基础坯件做后续机加工，在保证结构强度的前提下大幅降低了批量生产的材料损耗与加工成本，适配中小批量自动化设备的量产配套需求。从实际安装边界来看，板体的轮廓切角完全匹配常规40系列、60系列铝型材搭建的设备框架端面安装位，不需要额外做转接件适配，板体上的长条形腰型孔沿电机输出轴的垂直方向排布，安装时可以根据同步轮、

　　联轴器的实际装配公差做小范围的位置微调，抵消机架加工、型材拼接带来的累计装配误差，保证电机输出轴与传动丝杠、同步带轮的同轴度，避免因安装偏心带来的轴承磨损、传动异响、运行阻力增大等问题。板体中心的凸台孔位做了适配Nema23电机输出端止口的公差设计，装配时电机止口可以直接嵌入凸台内孔，不需要反复打表找正就能保证电机端面与板体的垂直度，大幅缩短现场装配的调校时间。板体上方的两个不同直径的光孔，分别用于安装走线固定座、原点触发挡片这类附属小零件，不需要在板体上额外钻孔攻丝，减少现场二次加工的工作量。两侧的对称小圆孔为电机本体的固定螺丝过孔，孔径匹配M5规格的内六角安装螺丝，孔位周边做了轻微的沉台设计，螺丝锁紧后头部不会突出板体表面，

　　避免与周边的传动部件、护罩结构产生干涉。设计阶段针对铝挤压材质的受力特性做了壁厚优化，板体整体厚度控制在兼顾刚性与轻量化的区间，电机满扭矩输出时板体的形变量控制在0.02mm以内，不会因为板体形变导致电机输出轴偏移，影响传动精度。板体边缘的所有锐角都做了R0.5的倒角处理，既避免装配过程中划伤操作人员，也减少了应力集中导致的板体开裂风险，适配设备长期运行的振动工况。在实际选型应用中，这款安装板杆不仅可以用于Nema23步进电机的端面固定，也可以适配同安装止口尺寸的伺服电机、小型减速电机的安装场景，在3D打印机的Z轴动力端、小型皮带输送机的驱动端、桌面点胶设备的平移轴驱动位都能直接套用，不需要重新设计安装转接结构。

　　不同于定制化的一体铣削安装板，这款挤压成型的板件在长度方向上可以根据实际安装需求做裁切调整，腰型孔的排布也预留了足够的调节余量，面对不同的机架安装间距都能适配，结构设计上没有冗余的特征，所有孔位、凸台、切角都对应明确的装配功能，没有多余的装饰性结构，完全从工程装配的实际需求出发，兼顾了加工经济性、装配便捷性与运行可靠性，能帮助结构设计人员在做中小型动力端安装结构设计时减少重复建模的工作量，也能为设备装配环节节省调校时间，降低因安装误差带来的设备故障概率。
