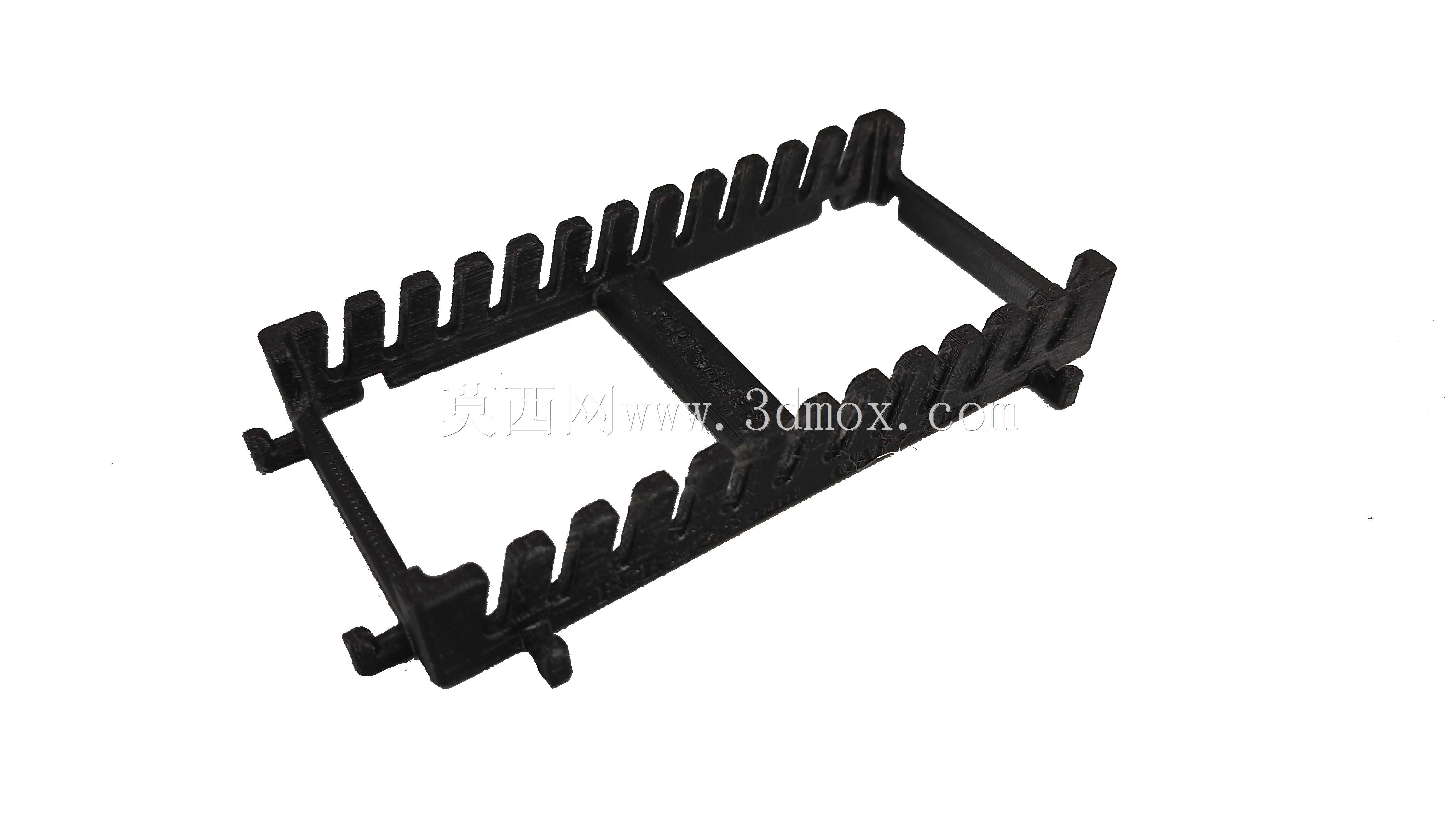

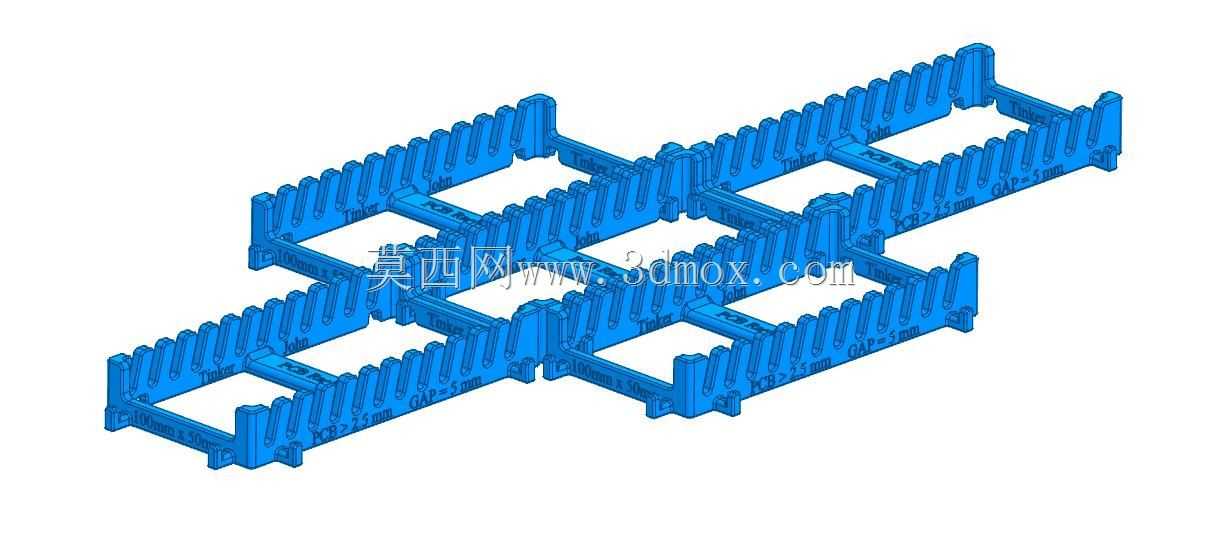

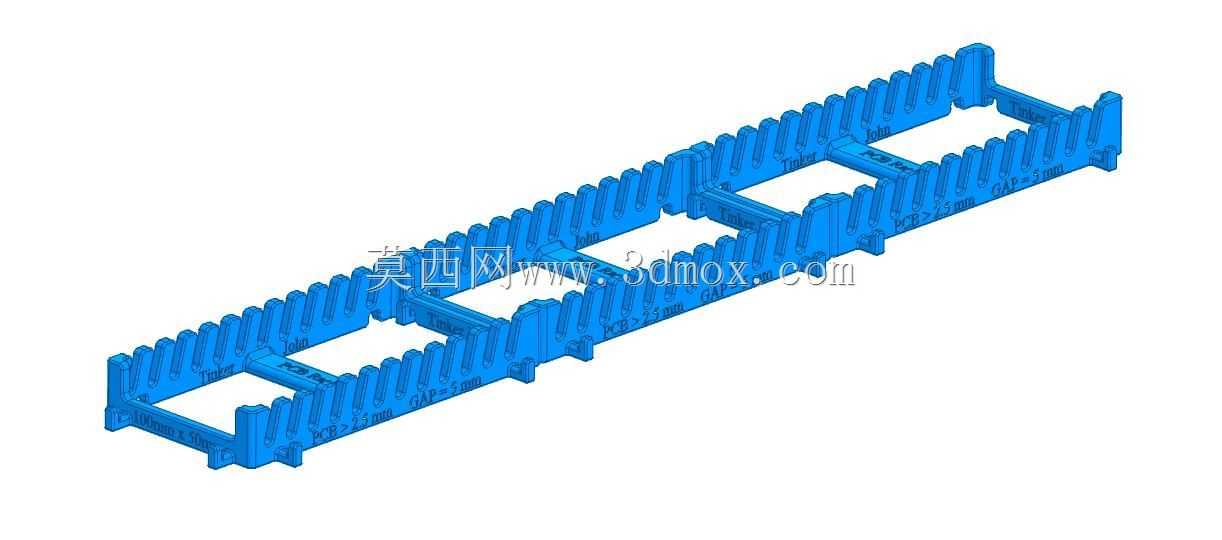

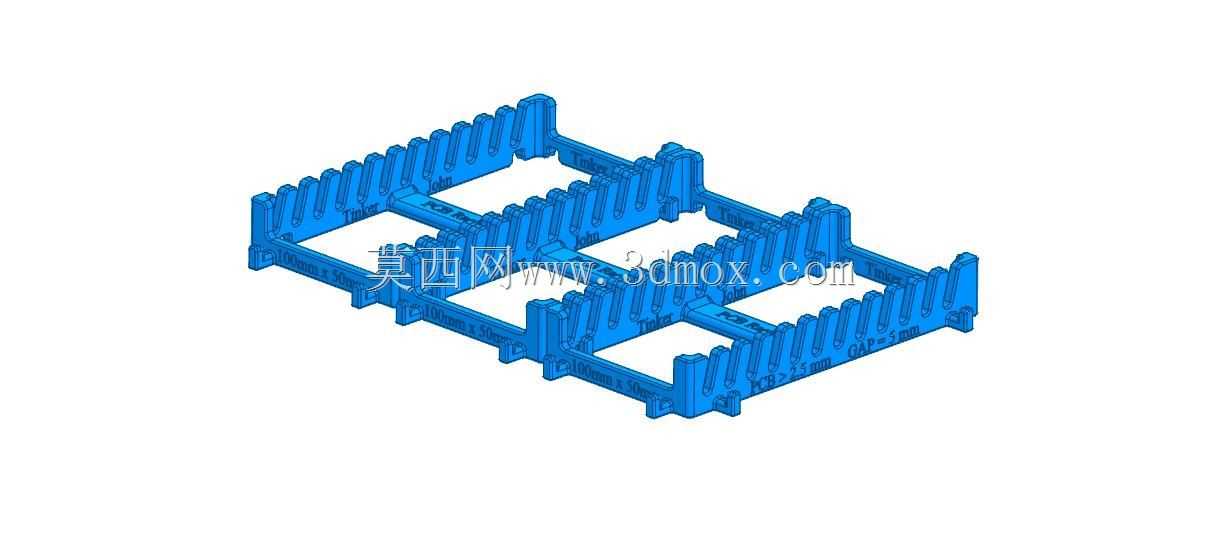

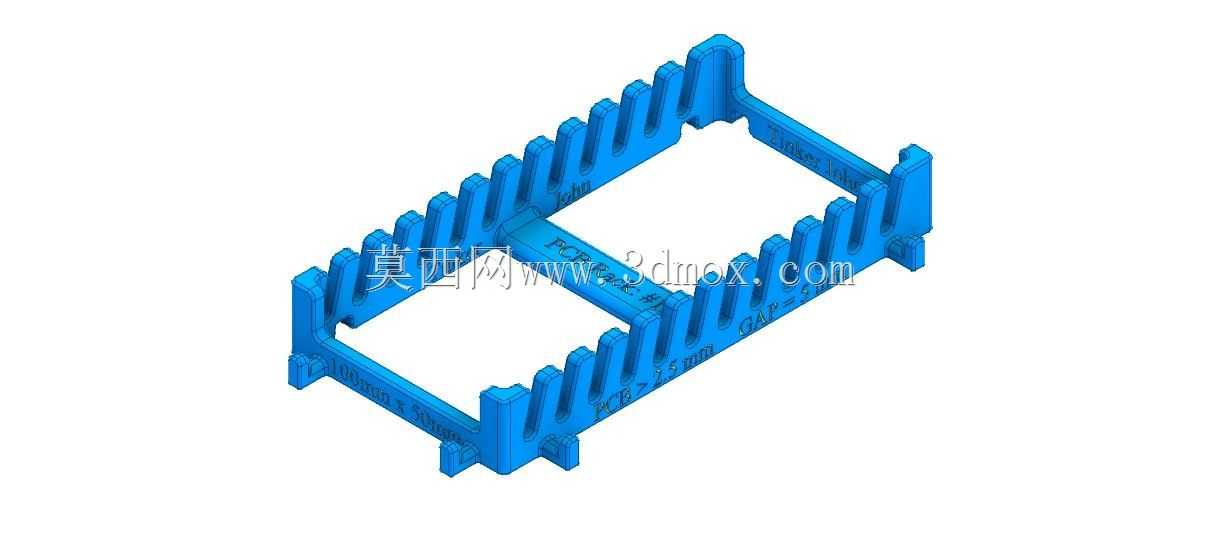

在工业控制板卡测试、嵌入式设备集成、小型电子装置量产前的功能验证环节,电路板的规整固定一直是结构设计人员需要优先考量的细节,零散的板卡若直接堆叠放置,不仅会因引脚触碰引发短路风险,还会在设备转运、调试挪动过程中出现板体弯折、接插件松脱的问题,这类多槽位的PCB安装机架,正是针对这类场景开发的结构化固定部件。从实际使用的角度出发,这类机架不需要额外定制专用安装孔位,就能适配厚度符合常规工业板卡标准的电路板,板卡顺着机架侧边的导向槽插入即可完成定位,槽与槽之间预留的均匀间隙,能保证每块板卡之间有充足的空气流通空间,避免多块板卡同时工作时热量堆积引发的元器件性能衰减,对于需要同时搭载多块功能板卡的小型集成设备来说,这种免螺丝的快装结构能大幅减少装配环节的工时消耗,后期检修更换板卡时也不需要拆解整个固定结构,直接抽出对应故障板卡即可完成操作。

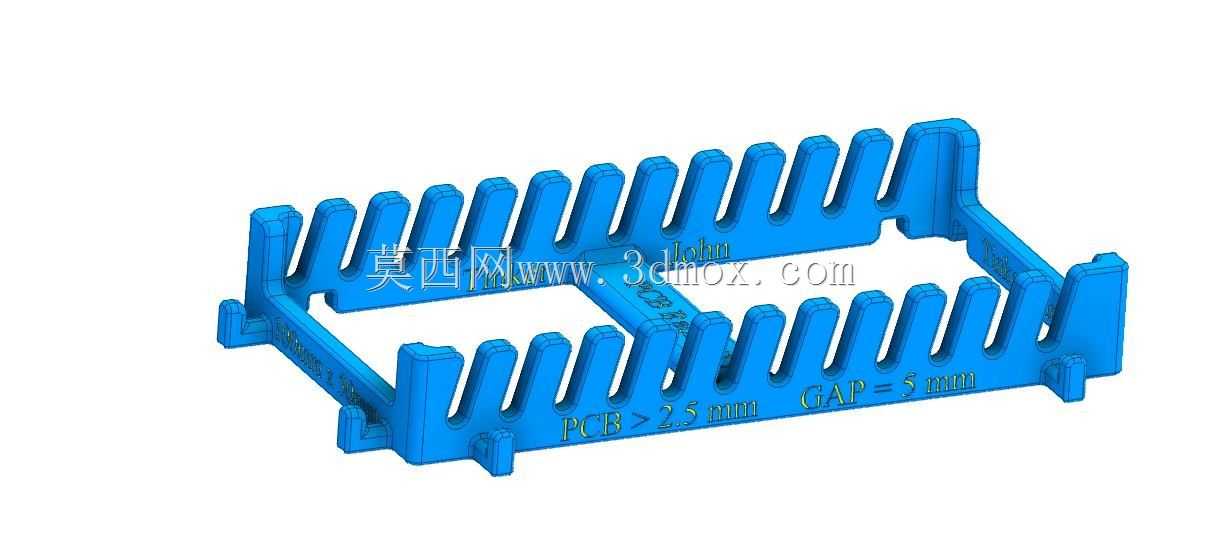

设计这类机架时,首先要明确适配板卡的厚度参数,槽位的内宽尺寸要略大于板体厚度,预留合理的插拔公差,避免槽位过窄导致板卡插入困难、或是长期插拔磨损板体边缘的阻焊层,同时槽位的导向段要做微小的导入倒角,让板卡插入时能自动对齐槽位,不需要操作人员反复对位调整。机架整体采用框架式镂空结构,一方面是尽可能减少材料消耗、降低部件自身重量,另一方面镂空的结构不会遮挡板卡上的接插件、散热片以及指示灯,板卡安装到位后,外接线缆插拔、运行状态观察都不会被机架结构遮挡。机架底部设置的定位凸脚,既可以直接卡入设备机箱底板的对应定位孔完成快速固定,也可以通过凸脚预留的间隙穿入扎带,将机架整体固定在安装平面上,适配不同的安装场景需求。

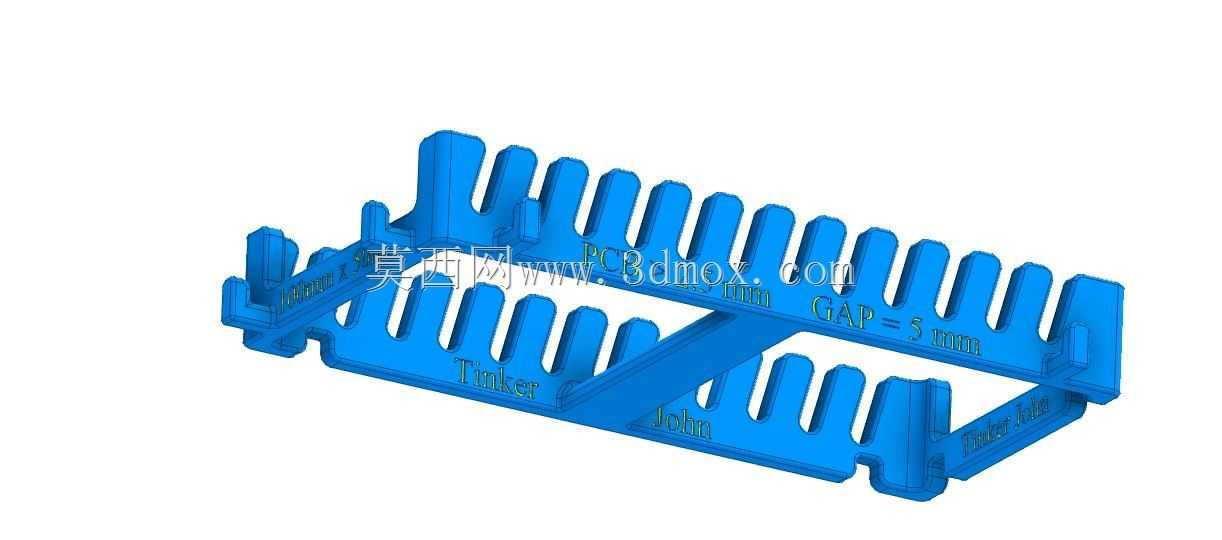

从安装边界来看,机架的整体长宽尺寸适配常用的小尺寸通用板卡规格,槽位的深度经过合理设计,板卡插入后不会出现悬臂过长导致的板体晃动,即使设备存在一定的振动工况,板卡也能在槽位内保持稳定,不会出现移位松脱。机架中部设置的横向加强筋,将整体框架分隔为两个独立的支撑段,避免长框架结构在注塑成型后出现收缩变形,同时也能提升机架整体的抗扭刚度,即使受到侧向的外力挤压,框架也不会轻易出现形变导致槽位错位。这类通用化的机架结构不需要针对特定尺寸的板卡开模定制,只要板卡的厚度、长宽尺寸在适配范围内都可以直接使用,对于小批量多品种的电子设备研发项目来说,能大幅减少结构件的定制成本,缩短研发打样的周期,在实验室测试工装、小型嵌入式设备机箱、教学实验平台这类场景中都有很高的适配性。结构设计人员在选型这类固定件时,只需要确认待安装板卡的厚度、整体长宽尺寸与机架的适配范围匹配,同时核算安装空间内的预留尺寸是否满足机架的整体占位要求,不需要额外做复杂的结构适配,就能快速完成板卡固定部分的结构设计,把更多的设计精力投入到核心功能的结构优化上。
- 上一篇:ACME四头梯形传动丝杠结构
- 下一篇:立体矩阵式凹凸柱体创意装饰摆件
- 全部评论(0)
- 模板大小: 52.27 MB
- 售价:5金币
- 下载次数: 19
- 系统要求: Rendering,STEP / IGES,STL,STL,Autodesk Inventor,Rendering,STEP / IGES
- 软件分类: 通用机械零部件
