ACME四头梯形传动丝杠结构

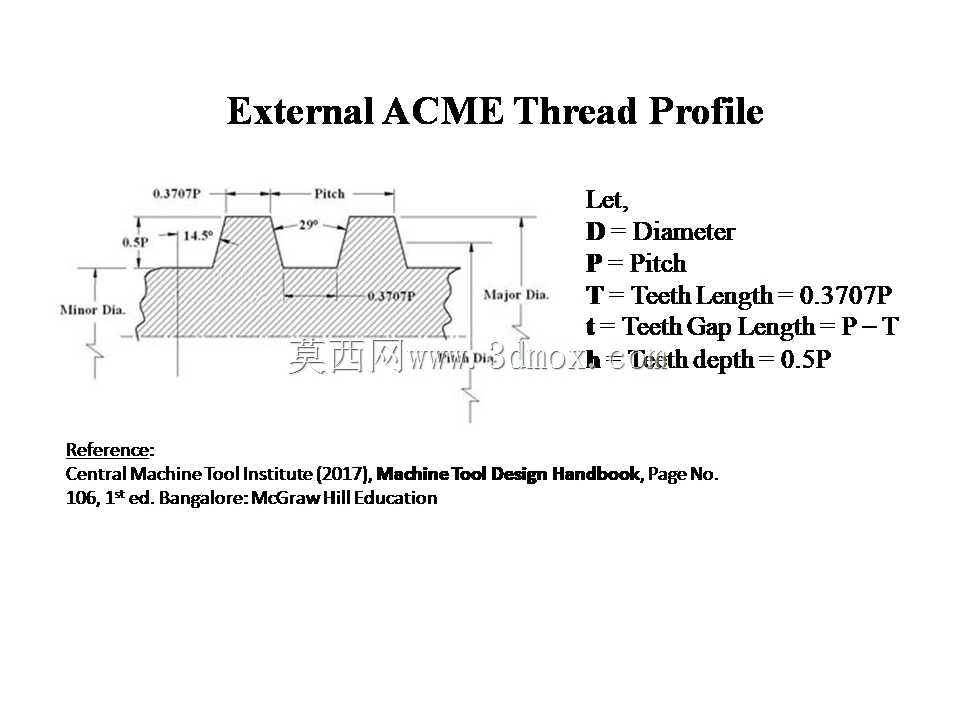

　　在做直线传动模组的结构选型时，梯形丝杠始终是成本敏感场景下绕不开的选项，尤其是低速重载、不需要频繁往复高精度定位的工位，比如小型工装的进给滑台、包装设备的推料机构、简易升降工位的传动链路里，这类ACME牙型的梯形丝杠比滚珠丝杠的抗污染能力更强，日常维护不需要复杂的润滑密封结构，哪怕车间里有少量粉尘、切削碎屑溅到螺纹表面，也不会像滚珠循环结构那样出现卡滞抱死的问题。这次建模的四头ACME丝杠，牙型采用29度侧翼角的标准爱克母螺纹轮廓，区别于普通公制梯形螺纹30度的牙型角，29度牙型的螺纹牙根部应力分布更均匀，承受轴向冲击载荷的时候不容易出现牙型崩裂的问题，在频繁正反转切换的传动场景里，螺纹副的磨损速率会更平缓。

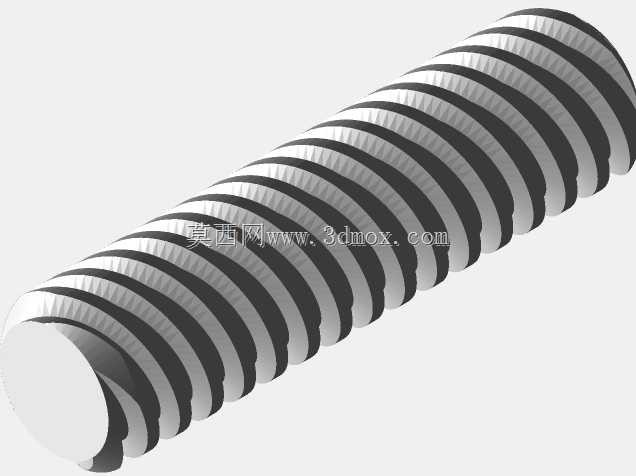

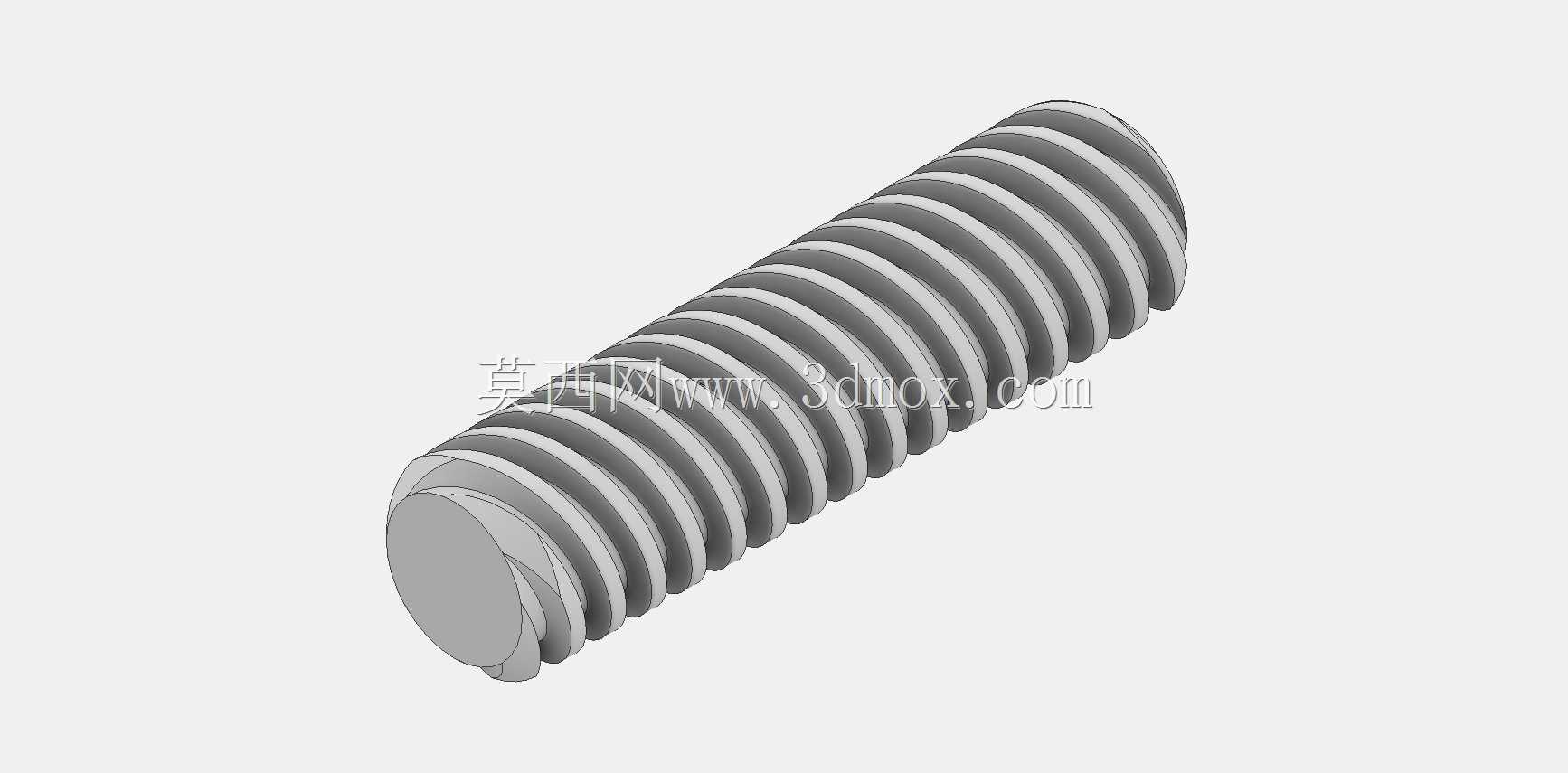

　　设计时先确定单头螺距为2mm，四头螺纹的结构让导程达到8mm，也就是说丝杠每旋转一周，配套的螺母可以直线行进8mm，这个参数搭配很适配手动调节或者低速电机直连的场景——如果用单头2mm螺距的丝杠，要达到同样的直线行进速度，丝杠转速需要提升四倍，不仅会加剧支撑端轴承的磨损，手动调节的时候也需要转动更多圈数，操作效率很低；而四头结构在保持螺纹牙啮合接触面积足够的前提下，直接把直线运动的效率提了上来，同时2mm的单头螺距也保证了螺纹的自锁性能，在垂直升降的工位使用时，断电后螺母不会因为负载自重出现下滑，不需要额外加装抱闸或者锁紧机构，能简化整体的结构设计。建模过程里先绘制单头螺纹的螺旋线，按照导程8mm的参数生成螺旋路径后，

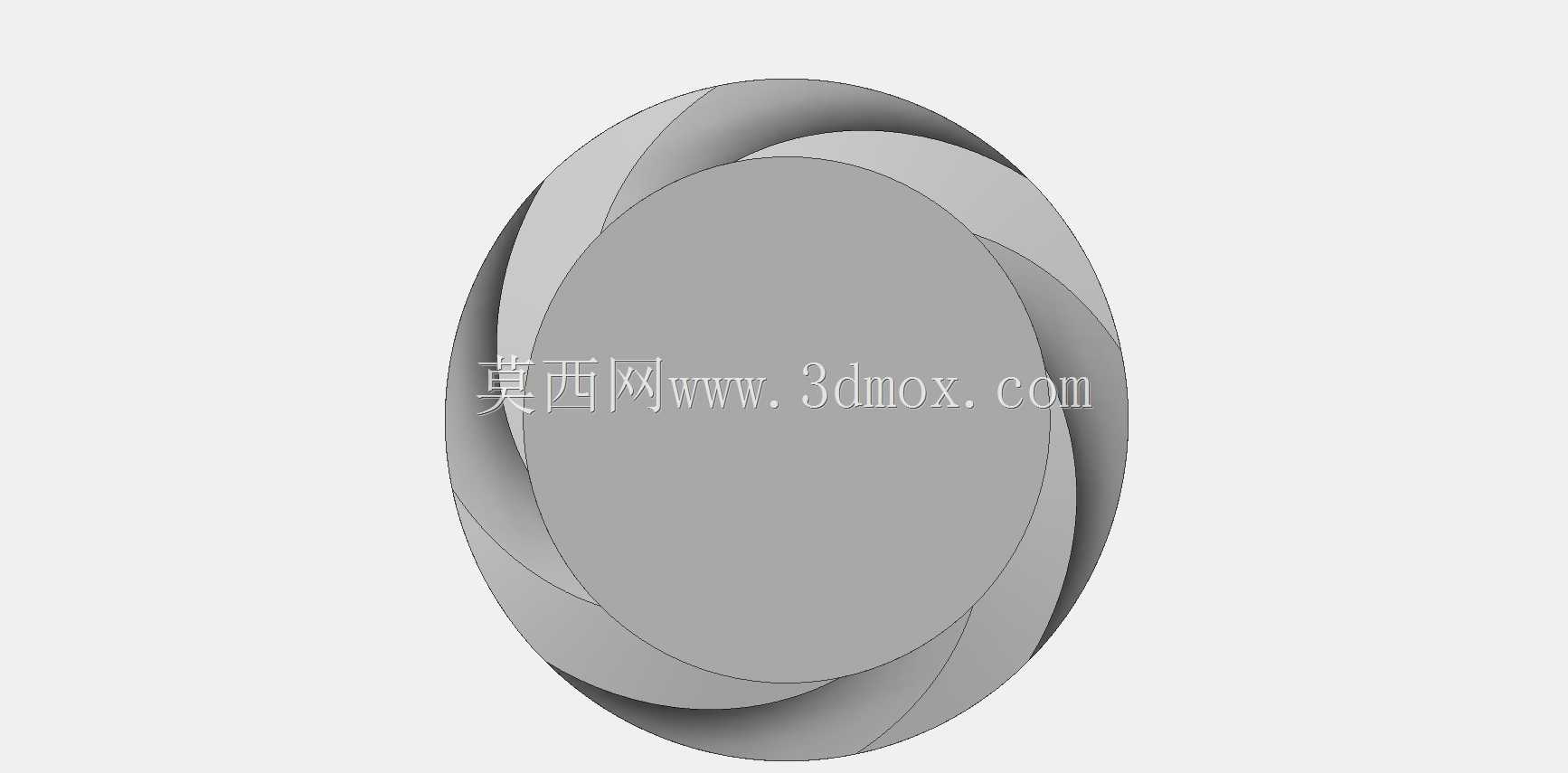

　　通过圆周阵列生成四个均匀分布的螺旋线，再用29度牙型的截面轮廓沿螺旋线扫掠切除，最后处理端部的收尾结构，避免螺纹起始端出现尖锐棱边，防止安装时刮伤操作人员或者损坏配套螺母的螺纹入口。从安装边界来看，当前建模的基准长度段为30mm，实际应用中可以根据设备的行程需求调整丝杠的整体长度，只要保持螺纹参数一致，端部的支撑轴颈可以根据所选的角接触轴承或者深沟球轴承的安装尺寸做适配，轴颈处要预留卡簧槽或者锁紧螺母的安装位，保证丝杠转动时不会出现轴向窜动。在实际设备装配时，这类丝杠的配套螺母通常会采用锡青铜或者耐磨尼龙材质，铜螺母适合承载较大的轴向载荷，尼龙螺母则适合低载荷、需要低噪音运行的场景，比如小型3D打印机的Z轴调节、

　　实验室小型试验台的进给机构，尼龙螺母运行时的震动和噪音会明显低于金属螺母。要注意的是，四头螺纹的安装对中要求比单头螺纹更高，如果丝杠两端支撑座的同轴度偏差超过0.1mm，运行时会出现明显的卡顿，螺纹副的磨损会急剧加快，所以在设计安装座的时候，最好采用一体镗孔的加工工艺，保证两端轴承孔的同轴度符合要求，同时要给螺母预留一定的浮动间隙，补偿加工和装配带来的位置误差。另外ACME螺纹的配合间隙可以通过螺母上的调节结构调整，比如在铜螺母上开轴向收缩缝，用锁紧环调整螺母的径向收缩量，就能消除螺纹副的反向间隙，在需要一定定位精度的工位上，这种结构不需要更换零件就能完成间隙补偿，后期维护的成本很低。不同于滚珠丝杠需要严格的密封防护，这类梯形丝杠哪怕在开放式的结构里使用，只需要定期涂抹润滑脂就能保证长期稳定运行，在木工机械、简易输送线的调节工位、农业小型设备的传动结构里，这种皮实耐用的传动件往往比精密滚珠丝杠的适配性更强，不需要复杂的维护保养，也能适应更恶劣的工作环境。建模时特意还原了螺纹牙型的准确轮廓，没有做简化处理，在做装配干涉检查、运动仿真的时候，可以直接调用模型模拟丝杠转动带动螺母移动的整个过程，验证行程范围内是否会和周边的结构件出现碰撞，也能根据模型的螺纹参数直接导出螺母的加工尺寸，减少设计时的参数核对工作量。
