科尔森款带锁可伸缩脚轮地板锁结构

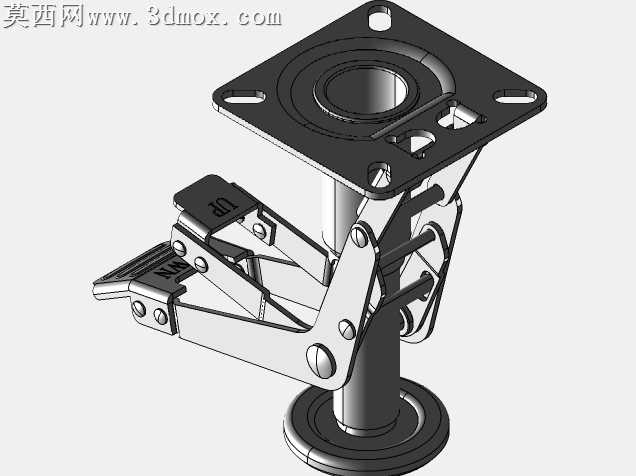

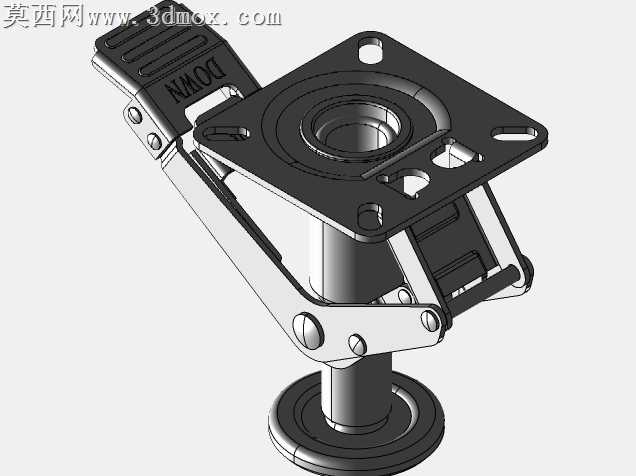

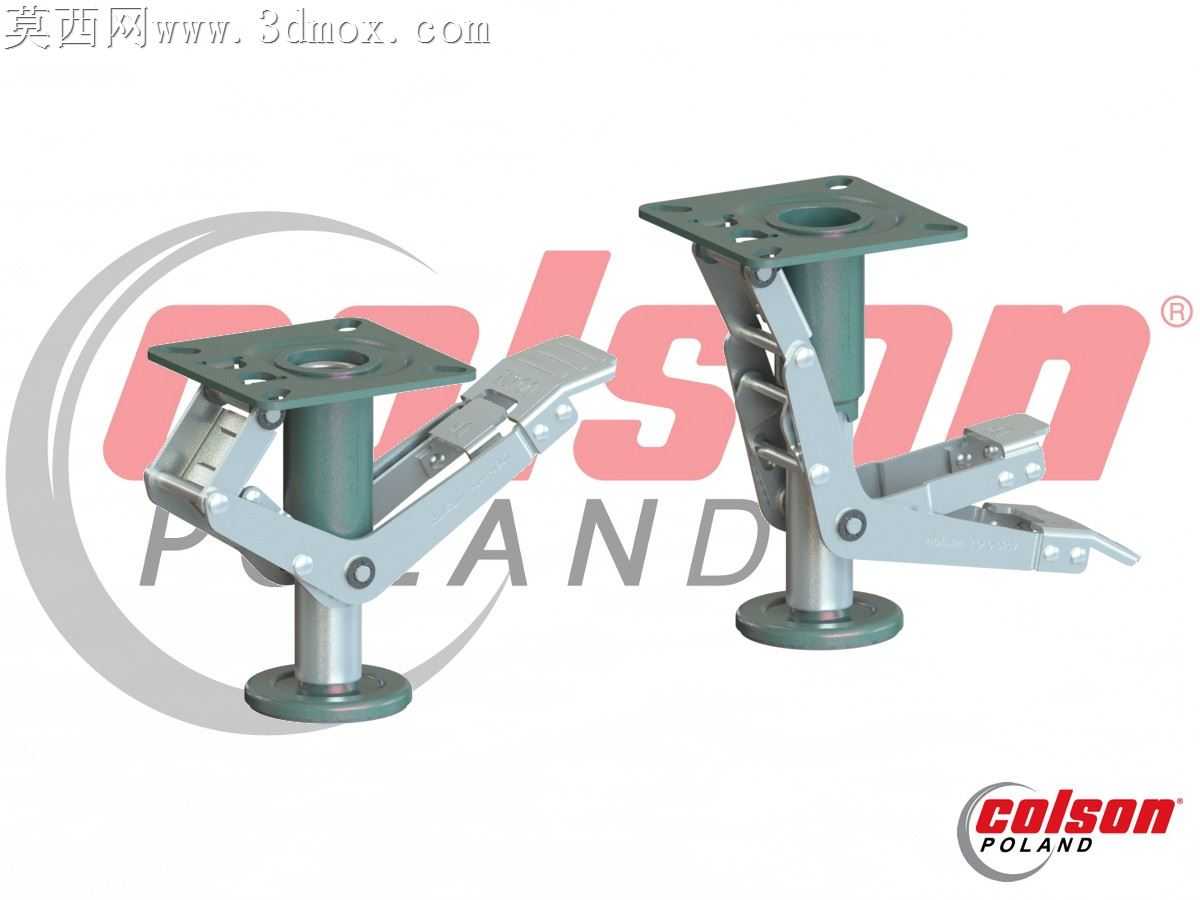

本模型为科尔森COLSON品牌配套的脚轮用地板锁三维建模作品，建模过程严格参照实物测绘尺寸完成，首先通过基准面定位确定顶部安装法兰、中部锁止连杆机构、底部支撑盘的核心装配基准，保证各部件的同轴度与装配公差符合工业脚轮的配套安装要求。模型完整还原了地板锁的双状态结构，分别对应伸出锁止、缩回解锁两种工作形态，伸出状态总高度210mm，缩回状态总高度170mm，可适配对应规格的工业脚轮完成工位固定需求。建模过程中对金属冲压件的折弯圆角、铆接转轴的配合间隙、踏板的防滑冲压纹理都做了精细化还原，顶部方形安装法兰的安装孔位按照标准脚轮安装孔距设计，可直接与常规工业脚轮的安装板适配。材质渲染部分区分了不同部件的材质属性，支撑柱与底部支撑盘采用哑光金属漆材质模拟镀锌钢件的表面质感，锁止连杆与踏板部件采用喷塑灰绿色的工业五金表面效果，转轴铆接位置做了金属高光处理还原装配后的磨损亮面效果，整体渲染效果贴近实物的工业质感。结构设计上采用杠杆式锁止原理，踩下外侧踏板即可带动内部连杆机构驱动支撑柱向下伸出，将底部支撑盘压紧在地面实现设备的位置固定，踩下解锁踏板即可带动支撑柱回缩，让脚轮重新接触地面恢复移动能力，整套连杆机构的转动副都做了合理的间隙预留，模拟真实产品的活动行程，不存在运动干涉问题。模型包含完整的装配层级，各零件可单独拆分编辑，能够直接用于脚轮配套选型展示、设备工位固定方案的模拟演示，也可作为工业五金类产品建模的参考案例，帮助设计者理解杠杆式伸缩锁止机构的传动逻辑与工业脚轮配套锁具的设计规范。
