FRC机器人用非传统差速转向轮组结构

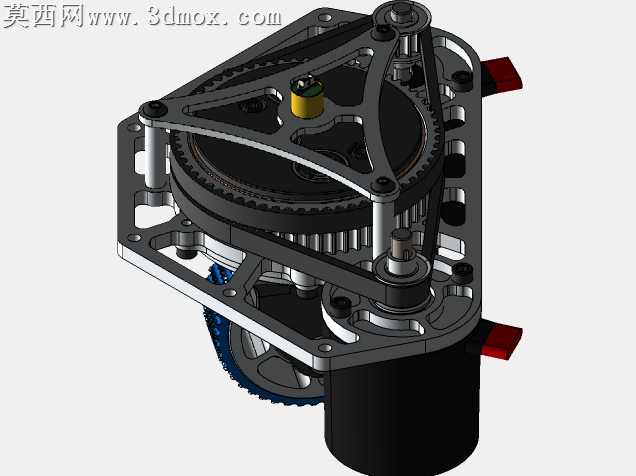

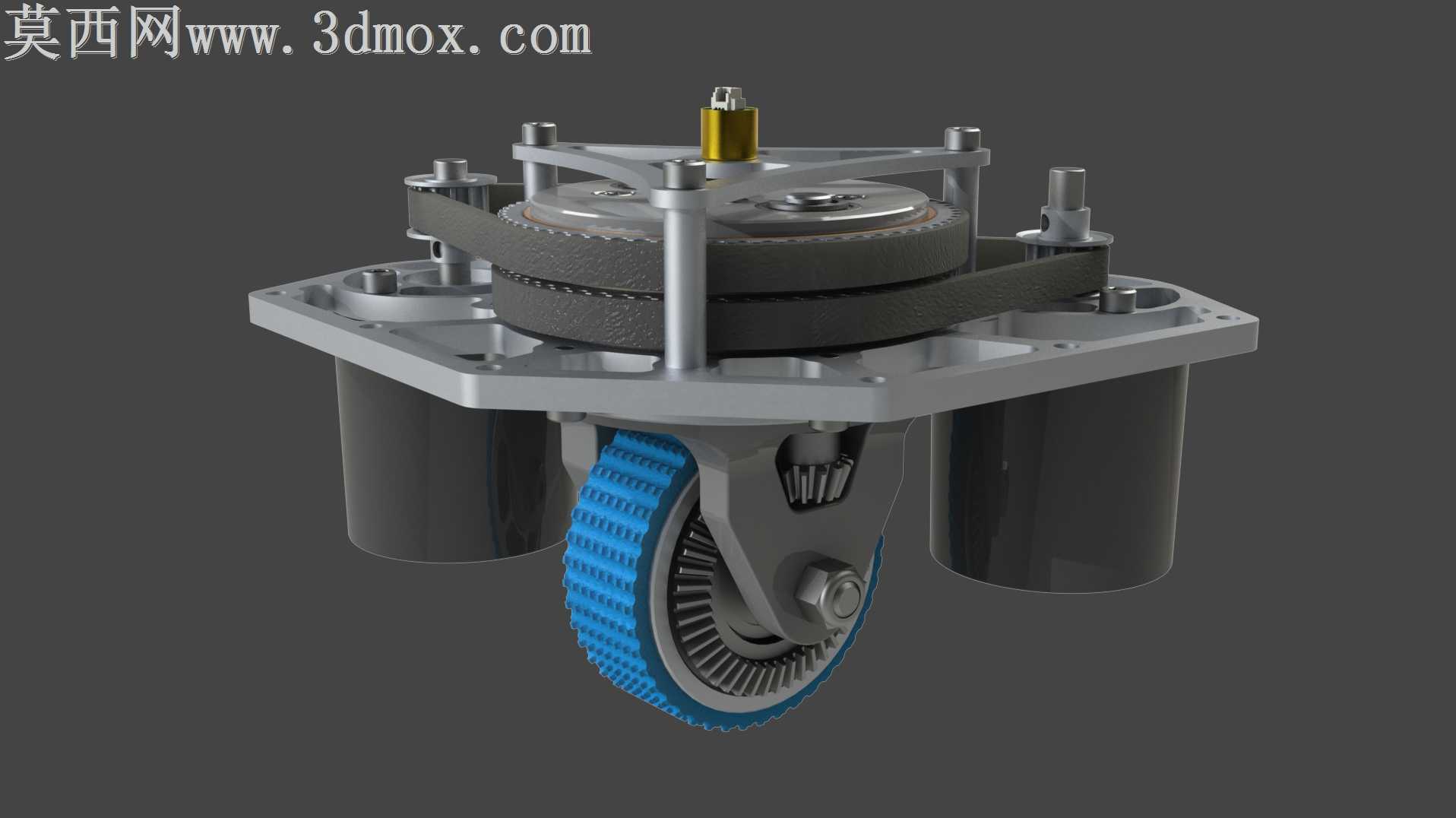

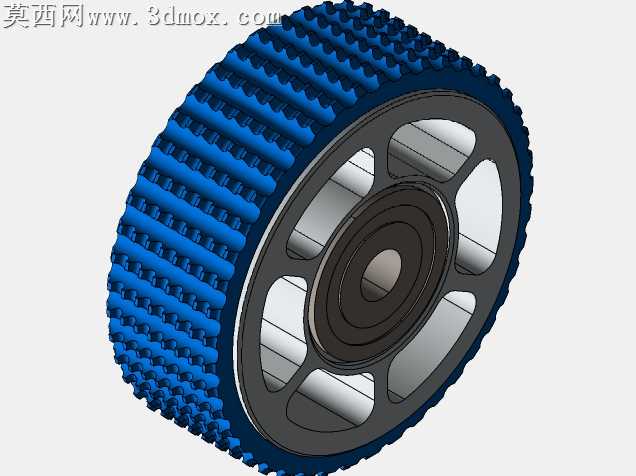

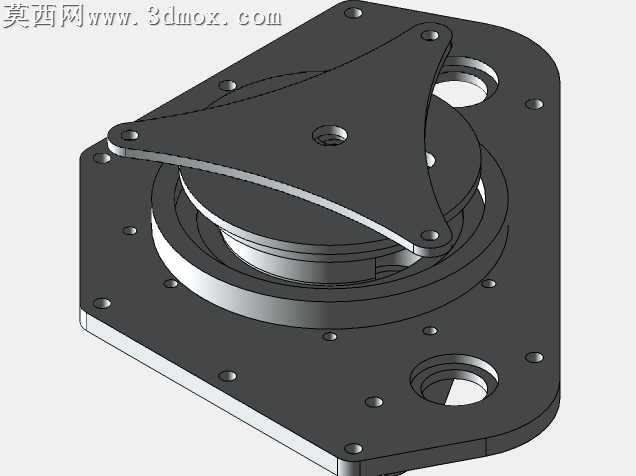

本作品为面向FRC机器人设计的非传统差速转向轮组三维模型，整体采用三维建模软件完成全参数化结构搭建，所有零部件均按照实际加工装配逻辑完成配合约束，可直接用于结构验证与方案迭代。模型主体采用分层式布局设计，上层为差速传动核心单元，通过对称布置的立柱支撑搭建上层安装框架，框架内集成双输入带传动结构，传动带采用仿真橡胶材质，带轮做了滚花防滑纹理处理，金属安装板做了倒角与减重孔设计，在保证结构强度的同时尽可能降低整体重量。中部为差速核心组件，包含差速齿轮组、动力输出轴，顶部动力输入轴做了金属镀金质感的渲染处理，清晰区分动力输入路径。下部为转向行走单元，集成了转向支架、驱动轮结构，驱动轮轮胎采用蓝色防滑橡胶材质，胎面做了细密的横向防滑齿纹理，轮毂采用镂空辐条设计兼顾轻量化与结构强度，转向支架与上部安装板之间通过回转支撑结构连接，可实现灵活转向动作。模型两侧预留了动力安装位，可适配双驱动电机的安装需求，整体结构打破了常规FRC机器人差速转向的布局思路，参考了4143队的设计风格，将差速结构与转向轮组集成在单轮模块上，通过双电机的转速差配合转向支架的回转动作实现转向功能。渲染阶段对不同材质做了精准区分：金属结构件采用哑光铝合金质感，表面做了细微的拉丝纹理处理，传动部件采用亮面金属质感突出传动轮廓，橡胶部件做了哑光磨砂质感还原真实材质触感，黑色电机外壳做了半哑光塑料质感，整体光影采用工作室柔光打光，清晰展现所有结构细节，无过曝或暗部死黑区域，可直观呈现各部件的装配关系与运动逻辑。该结构设计虽然偏向概念验证性质，但完整还原了差速转向的动力传递路径，所有齿轮啮合间隙、带轮张紧行程、转向回转角度均做了参数化预留，可根据实际机器人的载荷需求调整齿轮模数、带轮直径、轮组尺寸等参数，为非传统转向结构的机器人设计提供了完整的三维参考方案。
