英制规格压缩莫拉弹簧结构设计

在液压阀组、气动执行机构、通讯设备快装结构这类对弹性复位、预紧力有明确要求的应用场景里，压缩类弹簧的参数匹配度直接决定整套机构的动作可靠性，这款压缩莫拉弹簧就是针对小空间内的轴向弹性承载需求做的结构设计。从实际使用场景来看，这类弹簧常被用在通讯设备的接口锁紧结构、小型流体阀的阀芯复位组件、手持检测工具的按压回弹机构里，这类场景的共性是安装空间局促，对弹簧的外径、自由长度、压缩行程都有严格边界限制，同时要求弹簧在额定压缩量下能输出稳定的弹力，不会出现力值突变、永久变形的问题。

设计这款弹簧的时候，首先要匹配安装位的边界约束：安装腔的内径限制了弹簧的外径不能超过31.7mm，也就是对应标注里的1.1/2英寸内径安装空间，弹簧端部的外连接尺寸匹配1.3/4英寸-44.45mm的接口规格，端部的固定接口采用1/4英寸-6.35mm的FIO连接形式，这个尺寸设计是为了直接适配现有标准接口的安装槽，不需要额外加工转接件，能直接替换同规格的进口弹簧件，降低设备维护的配件成本。弹簧的材料选用SAE5160弹簧钢，这种材料的淬透性较好，经过淬火加中温回火处理后，能获得较高的屈服强度和疲劳极限，适合在频繁往复压缩的工况下使用，正常工况下的压缩寿命能达到百万次级别，满足工业设备长期使用的可靠性要求。

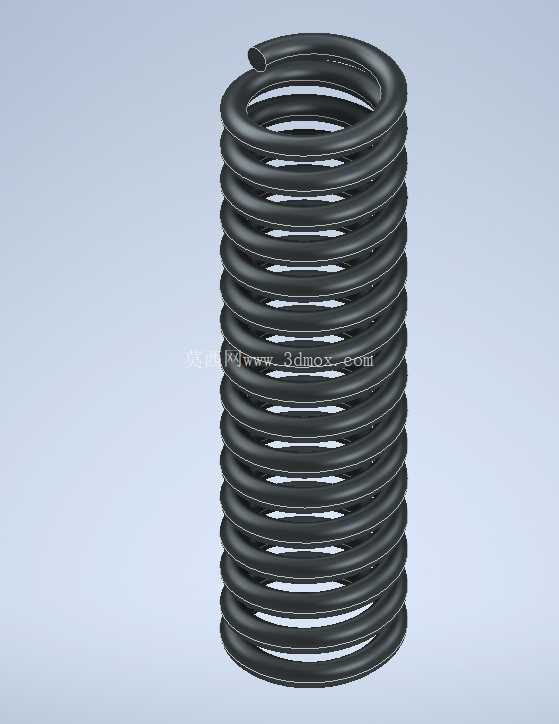

从结构特性来看，这款弹簧采用等节距圆柱螺旋结构，这种结构的优势是弹力和压缩量呈线性关系，在选型计算的时候可以直接通过胡克定律匹配预紧力需求，不需要考虑变节距带来的力值非线性问题，对结构设计人员来说参数计算更简单，调试的时候也更容易匹配机构的动作力要求。弹簧的两端都做了并圈磨平处理，端部的支撑圈贴合度能达到90%以上，安装后不会出现偏载问题，避免因为弹簧倾斜导致的卡滞、弹力不均现象，这一点在小行程按压机构里尤其重要——如果弹簧端部没有磨平，压缩过程中很容易出现侧滑，导致按压手感生涩，甚至出现机构卡锁失效的问题。

在实际选型适配的时候，首先要确认安装位的轴向空间是否匹配弹簧的自由长度，预留的压缩行程不能超过弹簧的极限压缩量，一般建议工作压缩量控制在极限压缩量的70%以内，这样能有效延长弹簧的使用寿命，避免长期过载导致的永久变形。另外要注意使用环境的腐蚀性，如果是在有盐雾、潮湿的户外通讯设备里使用，还可以在弹簧表面做达克锈或者镀锌钝化处理，提升防腐性能，而在普通的室内工业设备场景里，常规的喷丸处理就能满足使用要求，喷丸处理还能在弹簧表面形成残余压应力，进一步提升弹簧的疲劳强度。

很多结构设计人员在选这类小规格压缩弹簧的时候，容易忽略端部连接尺寸的匹配度，要么选的弹簧端部直径和安装槽不匹配，安装后出现旷量，要么是弹簧的线径选的过粗，导致弹力超过机构的承受范围，出现按压不动或者复位冲击力过大的问题。这款弹簧的线径、节距、有效圈数都是经过匹配计算的，在额定压缩行程内的弹力曲线平滑，没有突变，既可以提供足够的复位力，又不会因为弹力过大导致配套的塑料件或者薄壁金属件出现变形。在通讯设备的接口锁紧结构里使用时，弹簧提供的预紧力能保证接口在受到振动的时候不会出现松脱，同时在拆卸接口的时候只需要施加额定的按压力就能克服弹簧力完成解锁，操作力度符合人体工程学要求，不会出现按压费力的问题。

从建模的角度来说，这类圆柱螺旋弹簧的建模重点在于螺旋线的参数匹配，要准确对应有效圈数、支撑圈数、节距、端部磨平的角度，同时要把端部的连接接口尺寸做准确，保证装配的时候能和周边的安装槽、顶杆零件完全贴合，不会出现干涉问题。建模过程中还要注意弹簧在最大压缩量下的并圈间隙检查，避免压缩到极限位置时出现圈与圈之间的硬碰撞，导致弹簧损坏。另外在做装配仿真的时候，可以给弹簧添加柔性体参数，模拟实际压缩过程中的形变，检查整个运动行程里弹簧和周边零件有没有干涉，尤其是在安装空间比较局促的场景里，哪怕是0.1mm的干涉都可能导致机构装配后动作卡滞，这也是很多新手设计人员容易踩的坑——只看自由状态下的装配关系，忽略了弹簧压缩后的外径膨胀量，实际上弹簧在压缩的时候外径会有微小的增大，设计安装腔内径的时候要预留足够的间隙，避免弹簧压缩后和腔体内壁摩擦，产生异响或者磨损。
