3-8NPT外螺纹圆柱堵头结构设计

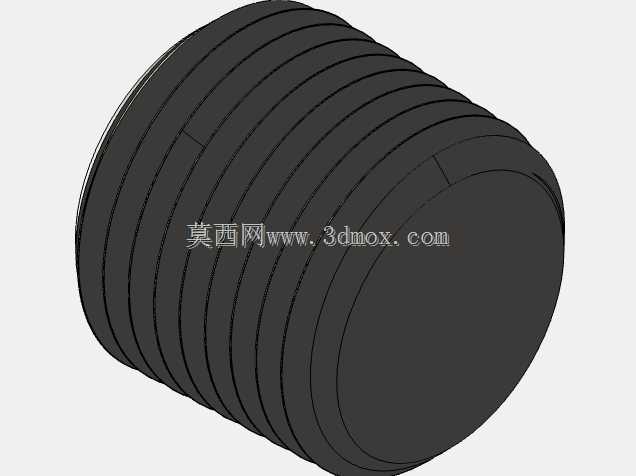

　　在液压站油路布设、气动控制回路搭建、小型工业电源模块腔体密封等场景里，这类外螺纹堵头是管路末端封堵、工艺孔密封的核心基础零件，看似结构简单，却直接决定整套管路系统的耐压密封性与长期运行可靠性，很多现场出现的渗漏故障，追根溯源都是堵头选型或结构设计匹配度不足导致的。这款3-8NPT规格的堵头，采用全外螺纹圆柱主体结构，没有额外的外六角扳拧结构，整个外圆全部加工为标准NPT锥管螺纹，安装时需要通过专用的螺纹套扳工具卡在螺纹段完成拧紧作业，这种设计的优势是可以完全嵌入对应的内螺纹孔内，安装后不会突出安装基面，在安装空间局促、周边有运动部件干涉的场景下，这种无突出结构的堵头优势非常明显，不会因为突出的扳拧结构和周边走线、运动杆件产生刮碰。

　　从设计逻辑上看，NPT锥螺纹本身依靠牙型的过盈挤压实现密封，不需要额外加装密封垫片，因此建模时螺纹段的锥度严格遵循美制管螺纹标准，每英寸18牙的牙型角60度，螺纹大径、中径、小径沿轴向的锥度控制在1:16，建模过程中特意对螺纹首尾的不完整扣进行了收尾处理，避免实际加工时出现首牙崩缺、尾牙乱扣的问题，同时圆柱端面做了极小的倒角处理，既可以在安装时起到导向作用，避免螺纹对中偏差导致的错牙，也能去除端面的机加工毛刺，防止安装过程中毛刺脱落掉入管路内部造成阀件卡滞。从安装边界来看，这款堵头适配的是标准3-8NPT内螺纹孔，安装时螺纹段拧入深度控制在5-6个完整牙距即可达到额定密封压力，不需要完全拧到底，建模时预留的螺纹长度完全覆盖常规安装深度需求，不会出现螺纹长度不足导致的密封失效问题；整个零件为实心圆柱结构，没有内部通孔，端面为平整平面，在需要额外端面密封的特殊场景下，也可以在端面加装紫铜密封垫提升密封等级，适配更高压力的油路系统。

　　在实际工程应用中，这类堵头除了用于常规管路末端封堵，也常用于液压阀块的工艺孔封堵，阀块在加工交叉油道时会留下很多工艺通孔，加工完成后就需要用这类堵头进行封堵，因为阀块内部油道压力普遍在10-25MPa区间，对堵头的螺纹配合精度要求很高，建模时螺纹的公差带按照中径过盈0.02-0.05mm的区间设计，既保证安装时可以顺利拧入，又能保证拧紧后牙型之间充分挤压填充，实现无渗漏密封。

　　很多刚入行的结构设计人员在做这类堵头建模时，容易忽略锥螺纹的锥度参数，把NPT螺纹做成圆柱直螺纹，实际加工出来的零件要么拧不进去，要么拧进去之后存在间隙出现渗漏，还有的设计人员会随意加长螺纹段长度，导致安装时螺纹顶到内螺纹孔的底部，反而让中段的密封牙型无法充分贴合，出现看似拧紧却实际渗漏的问题。这款堵头的建模过程中，特意对螺纹的有效配合长度做了控制，螺纹首尾的退刀结构做了简化处理，适配常规的数控车削加工工艺，不需要额外的定制刀具就能完成加工，零件整体采用棒料一次车削成型即可，加工工序简单，量产成本低，适合批量应用在各类工业设备的管路系统中。另外在电源变压器类产品的腔体密封场景中，这类堵头也常用于变压器壳体上的注油孔封堵，因为NPT螺纹的密封特性可以承受一定的温度变化带来的热胀冷缩，不会因为变压器运行时的温度升高导致密封失效出现绝缘油渗漏，实心结构也可以阻挡外部的水汽、粉尘进入变压器腔体内部，保障内部绝缘结构的性能稳定。
