英制规格杆端连接吊环零件结构

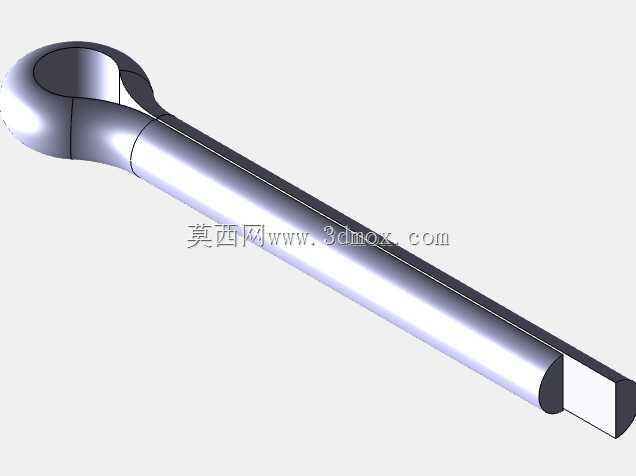

　　这类带环首的长杆连接件，在轻载铰接传动场景里的应用十分普遍，常见于小型操纵机构的拉杆末端、工装夹具的快拆连接部位、低压电气柜的门体联动结构、小型流体设备的手动操作连杆组件中，核心作用是实现两个部件之间的活动铰接，允许连接端在一定角度范围内摆动，抵消装配过程中产生的位置偏差，避免硬连接带来的应力集中问题。从结构细节来看，零件一端为整体成型的封闭环首，环孔内壁做了圆弧过渡处理，没有尖锐的应力集中棱边，环首与杆身的衔接位置采用大圆角平滑过渡，能在承受轴向拉力的时候将载荷均匀分散到杆身整体，不会在衔接位置出现应力突变导致的断裂风险。

　　杆身主体为等直径圆杆结构，表面粗糙度要求不高，只需要满足常规的装配滑动需求即可，不需要做高精度的磨削加工，能有效控制零件的加工成本。零件的另一端为扁方结构，扁方的两个平行面有明确的尺寸公差要求，主要用于装配时的扳手夹持，或者与带槽的连接件配合实现周向止转，避免拉杆在工作过程中出现跟转问题，扁方的末端没有设置外螺纹，说明这个零件是作为预制的连接端头使用，后续可以根据实际装配需求焊接固定到对应长度的拉杆上，或者与其他调节组件配合使用，适配不同的安装中心距要求。

　　在设计这类零件的时候，首先要明确额定工作载荷下的杆身直径校核，环孔的内径尺寸需要匹配对应规格的连接销轴，保证销轴与环孔之间的间隙在合理范围内，间隙过大会导致铰接部位晃动量超标，影响操纵机构的传动精度，间隙过小则会出现铰接卡滞，无法适应安装面的角度偏差。环首的成型工艺如果采用批量生产，一般会选用冷镦工艺直接成型，能保证金属纤维流线的连续性，相比切削加工的零件抗拉强度能提升30%左右，小批量定制生产的时候也可以采用圆钢切削加工，但需要在环首与杆身的过渡位置严格控制圆角半径，不能为了加工方便直接做成直角衔接，否则在交变载荷作用下很容易在过渡位置产生疲劳裂纹。安装边界方面，需要预留足够的摆动空间，环首围绕销轴转动的最大摆角一般可以达到15度左右，在布置周边结构的时候要避免零件摆动过程中与其他部件发生干涉，杆身的长度尺寸可以根据实际的安装距离做调整，这个3/16英寸×2英寸的规格属于英制标准的小型连接件，适配的销轴直径为3/16英寸，杆身总长度为2英寸，扁方段的长度一般控制在杆径的1.5倍左右，既可以满足扳手夹持的力矩需求，也不会因为扁方过长导致杆身末端的强度下降。

　　在实际选型替换的时候，要注意区分英制与公制规格的尺寸差异，不能用公制相近尺寸的零件直接替换，否则会出现环孔与销轴配合间隙不当、扁方尺寸与夹持结构不匹配的问题，另外如果是用于有腐蚀风险的场景，还可以根据需求更换不锈钢材质的同结构零件，不需要修改整体安装尺寸就能直接替换。这类零件虽然结构简单，但是在整个连杆传动系统里属于关键的受力部件，建模的时候需要重点还原环首的过渡圆角、扁方的对称度、杆身与环首的同轴度这些关键形位特征，不能只做简化的外形建模，否则后续做有限元受力分析的时候，会因为模型细节缺失导致应力计算结果出现较大偏差，无法准确评估零件的实际承载能力。
