1/4UNF外螺纹黄油嘴注油接头结构

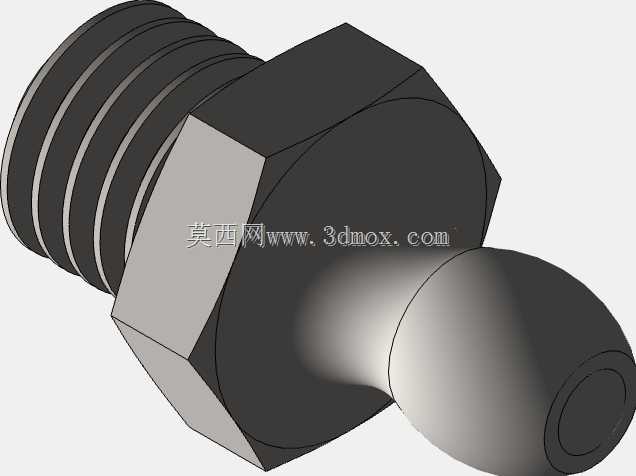

　　在各类工业设备的润滑系统运维与装配环节，这类带1/4-UNF统一细牙外螺纹的注油接头是非常常见的润滑点位连接件，日常也常被从业者称为黄油嘴，主要承担向设备内部摩擦副输送润滑脂的通路作用，广泛应用在工程机械铰接点、机床导轨副、汽车底盘悬挂销轴、通用机械转动轴承位等需要定期补充润滑脂的部位，能避免润滑脂加注时出现外泄、无法精准到达摩擦面的问题。从结构设计来看，这款接头采用了三段式的功能分区设计，靠近安装端的是标准1/4-UNF外螺纹段，螺纹牙型严格遵循美制统一细牙螺纹标准，牙距精度适配常见的内螺纹安装孔，安装时可以通过螺纹配合实现可靠的密封与紧固，不需要额外加装过多密封件就能满足常规润滑脂压力下的密封要求，避免注脂时润滑脂从螺纹缝隙溢出。

　　螺纹段后侧设计了外六角拧动结构，六角对边尺寸适配常规标准开口扳手、套筒工具，现场安装或后期维护更换时，不需要特制工装，用日常机修常备的扳手就能完成拧紧或拆卸操作，六角的厚度经过合理设计，既保证拧动时不会因为受力过大出现棱角崩损，也不会过度占用安装空间，即使在周边空间局促的设备点位上，也能顺利完成拧动操作。六角结构往外侧延伸的是球面密封对接端，这个球面结构是和注油枪枪头配合的核心部位，球面的弧度经过匹配设计，能和标准黄油枪的枪头凹面形成可靠的线密封，注脂时在高压润滑脂的冲击下也不会出现枪头滑脱、漏脂的问题，球面顶端的注油孔孔径经过流量校核，既能保证润滑脂顺利通过，也能在非注脂状态下依靠内部的单向阀结构阻挡外界粉尘、水汽进入设备内部润滑腔，避免杂质进入摩擦副造成部件异常磨损。在安装边界方面，这款接头的整体轴向长度控制得较为紧凑，螺纹段的有效旋合长度满足不同壁厚的安装座需求，安装时只需要在设备的润滑点位预先加工出对应规格的1/4-UNF内螺纹孔，清理干净螺纹孔内的铁屑、杂物后，在螺纹段缠绕适量密封生料带或者涂抹少量螺纹密封胶，用扳手将接头拧入安装孔至六角端面贴合安装座平面即可，不需要额外的定位、固定结构，安装完成后接头突出安装面的长度较短，不会和周边运动部件发生干涉，适配绝大多数开式润滑点位的安装空间要求。

　　从实际使用场景来看，这类注油接头的设计充分考虑了现场运维的便利性，没有多余的复杂结构，整体采用金属材质加工，具备足够的结构强度，能承受注脂时的瞬时高压，也能适应设备运行时的振动、温度变化，不会轻易出现断裂、密封失效的问题。在三维建模过程中，这类零件的建模重点在于螺纹段的牙型精度、六角结构的对边尺寸公差、球面端的弧度匹配，建模时需要严格对应螺纹标准参数，避免出现螺纹配合过松或过紧的问题，六角的棱角处做了微小的倒角处理，既去除加工毛刺，也能避免安装时划伤操作人员，球面与六角段的过渡位置采用了平滑的圆弧过渡，减少应力集中，提升接头整体的抗疲劳强度，即使在长期受振动的设备上使用，也不会在过渡位置出现断裂故障。

　　在设备选型时，选用这类规格的注油接头需要确认安装点位的螺纹规格是否匹配，同时要核对安装位置的周边空间是否满足扳手拧动的操作空间，以及注油枪对接时的操作空间，避免出现安装后无法顺利对接注油枪的问题，这类接头因为结构简单、可靠性高、互换性强，是设备润滑系统中应用量非常大的基础配件，建模时还原各部位的尺寸公差与结构细节，能为后续的设备装配仿真、运维手册编制、备件采购清单整理提供准确的三维数据支撑，避免因为模型尺寸偏差导致实际装配时出现干涉、无法安装的问题。
