SVV06型12V直流顺序阀结构设计

　　在液压系统的回路搭建过程中，多执行元件的动作顺序管控一直是影响设备运行可靠性的核心环节，这款SVV06规格的直流驱动顺序阀，正是针对低压直流供电场景下的液压回路顺序动作需求开发的控制元件，常见于移动式液压设备、小型工程机械副油路、车载液压工装这类需要12V直流供电的液压系统中，用来规避多油缸动作时序混乱导致的机构干涉、负载冲击问题。从实际使用场景来看，这类阀件常被布置在夹紧回路与进给回路的衔接节点，先通过低压油液驱动夹紧机构完成工件固定，待回路压力攀升至阀件设定阈值后，顺序阀阀芯开启，压力油进入进给回路驱动加工进给动作，整套动作无需额外电气信号触发，完全依托油路自身压力变化完成时序切换，在野外作业无复杂电控系统的小型液压设备上适配性极强。

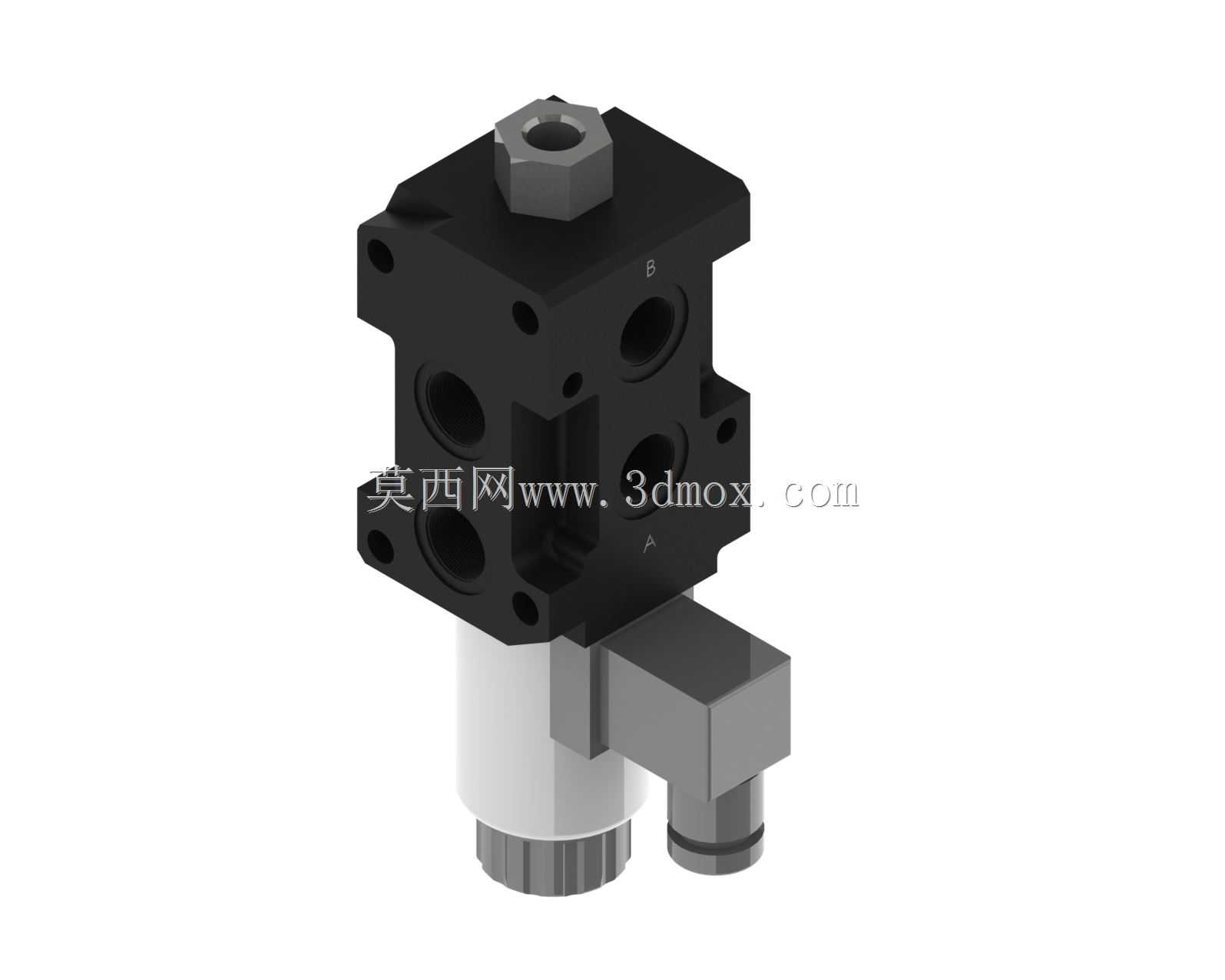

　　从结构设计思路来看，这款阀采用板式安装的集成化布局，主体阀块为方正的多通径结构，四个安装端面预留了标准油口，可直接叠加在同规格的液压换向阀、溢流阀阀组上，无需额外设计过渡安装板，能有效缩减液压站的整体排布空间。顶部的六角调节机构采用细牙螺纹配合锁紧螺母结构，可通过旋转调整弹簧预紧力来改变阀的开启压力阈值，调节完成后锁紧螺母可避免设备运行过程中的振动导致压力设定值漂移，调节精度可控制在0.2MPa以内，能满足大多数中低压液压回路的时序控制精度要求。下部的直流驱动单元采用插装式结构，电磁线圈与阀芯推杆做了同轴度公差管控，配合间隙控制在0.02mm以内，既能避免卡滞问题，也能减少内泄漏量，12V直流供电的设计可直接对接车载电瓶、小型移动设备的直流供电模块，无需额外配置电压转换模块。

　　从安装边界与尺寸管控来看，阀块主体的安装孔位采用行业通用的6通径阀安装标准，孔位间距、油口通径、密封槽尺寸均符合常规液压阀的安装规范，设计人员在做阀组集成时可直接调用标准安装孔位库，无需重新测绘适配。侧向伸出的接线接头采用直角布局，接线方向与阀块安装面平行，可避免安装空间内的管路与接线干涉，接头处做了密封防护结构，可适应多粉尘、轻度溅油的车间作业环境。下部的电磁线圈外径、伸出长度均做了尺寸优化，在保证电磁推力满足阀芯开启需求的前提下，尽可能缩减了轴向安装尺寸，即便是在紧凑的阀组堆叠场景下，也不会和相邻阀件、管路产生空间干涉。

　　在功能特性层面，这款顺序阀采用内控内泄的控制方式，无需单独引入控制油源与泄油管路，简化了回路的管路排布，阀芯采用硬质阳极氧化处理，配合阀孔的珩磨加工，表面粗糙度控制在Ra0.8以内，长期往复动作的磨损量极低，可保证上万次动作循环后内泄漏量仍处于标准允许范围内。油口内部的流道做了圆弧过渡处理，可减少压力油通过时的局部压力损失，相比直角流道设计，压损可降低15%左右，能有效减少系统的无用功率损耗。在实际选型适配时，需要注意该阀的额定流量适配范围，避免在大流量回路中使用导致阀口节流过热、压力损失过大的问题，同时要根据回路的最高工作压力匹配对应刚度的复位弹簧，保证系统压力卸除后阀芯能可靠复位，避免下一动作循环出现时序错乱。
